4.2 Voraussetzungen PV-Generator
Der Sunny Boy 4200TL Multi-String ist für den Anschluss von bis zu zwei - auch von-
einander unterschiedlichen - sogenannten Strings (Reihenschaltungen von PV-Modu-
len) vorgesehen.
Hinweise zur Auslegung finden Sie im Auslegungstool „GenAu", welches im Internet
auf www.SMA.de zum Download zur Verfügung steht.
Für den Anschluss der PV-Generatoren besitzt das Gerät vier DC-Steckverbinder
(zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben-
falls mit solchen Steckverbindern ausgestattet sein. Die SMA-Bestellbezeichnungen
für die unterschiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm: „SWR-MC"
• Multi-Contact 4 mm: „MC-SET"
• Tyco:

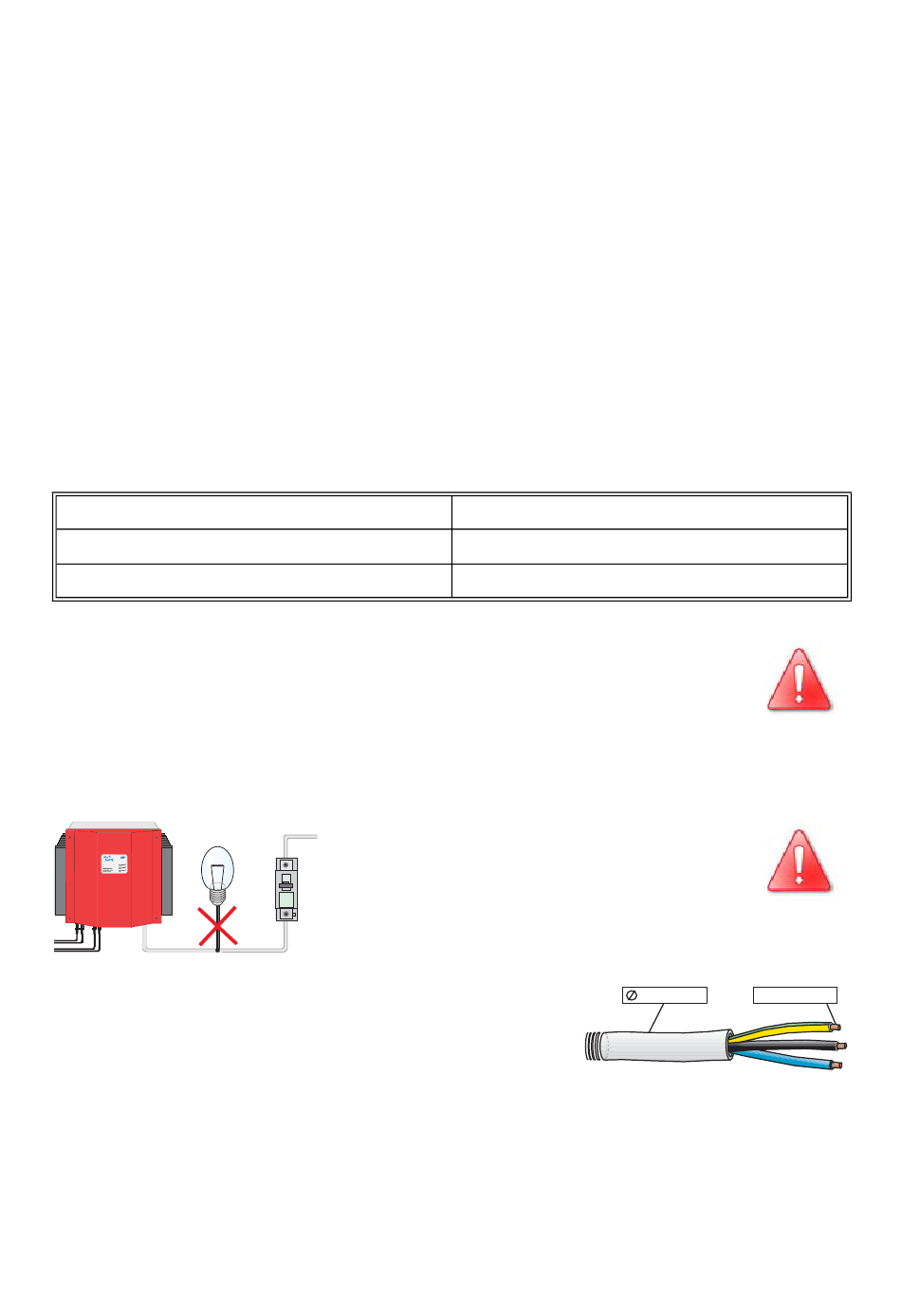

Grenzwerte für DC-Eingang
max. Spannung pro String
max. Kurzschlussstrom pro String
Achtung: Eine Parallelschaltung von Eingängen ist nicht zuläs-
sig!
4.3 Niederspannungsnetz 230 V (AC)
Die einschlägigen technischen Vorschriften und die be-
sonderen Vorschriften des lokalen Netzbetreibers sind
zu beachten.
Die Anschlussklemmen des Sunny Boy 4200TL Multi-String sind für die Aufnahme von
Leiterquerschnitten bis 10 mm² geeignet. Der Außendurchmesser des Kabels sollte
zwischen 9 mm und 17 mm liegen. Der Anschluss erfolgt dreiadrig (L, N, PE).
Installationsanleitung
„TYCO-SET"
Die Einspeiseleitung wird mit einem
Sicherungsautomaten
Typ B abgesichert. An der so abgesi-
25A
cherten Leitung dürfen keine weite-
B
ren Geräte angeschlossen werden.
Voraussetzungen für die Installation
750 V (DC)
7,5 A (DC)
25 A vom
9 ... 17 mm
SB4200-13:SD1905
max. 10 mm²
