Auf dem Dach installierte
Installationen
Installations- und Bedienungsanleitung SPBI / SPBO / SPFR
Mehrfache Rücklaufmodule
Falls mehrfache Rücklaufmodule angebracht werden müssen, verbinden Sie
diese wie vorhergehend beschrieben.
Alle Module müssen mit den gelieferten Druckverbindungselementen
angeschlossen werden.
Passen Sie auf, dass ein natürlicher Fluss der Solar üssigkeit garantiert
ist, indem Sie die Module in Richtung abwärts montieren, wie es auf Bild 7
ersichtlich ist.
Rücklaufmodule werden direkt unter den Solarkollektoren montiert.
Rücklaufmodule müssen immer mindestens 50 cm oberhalb der Umwälzpumpe
und Sonnenergiewärmetauschers montiert werden.
Rücklaufmodule müssen immer mindestens 50 cm oberhalb der Umwälzpumpe
und Sonnenergiewärmetauschers montiert werden.
Anordnung der Rücklaufmodule

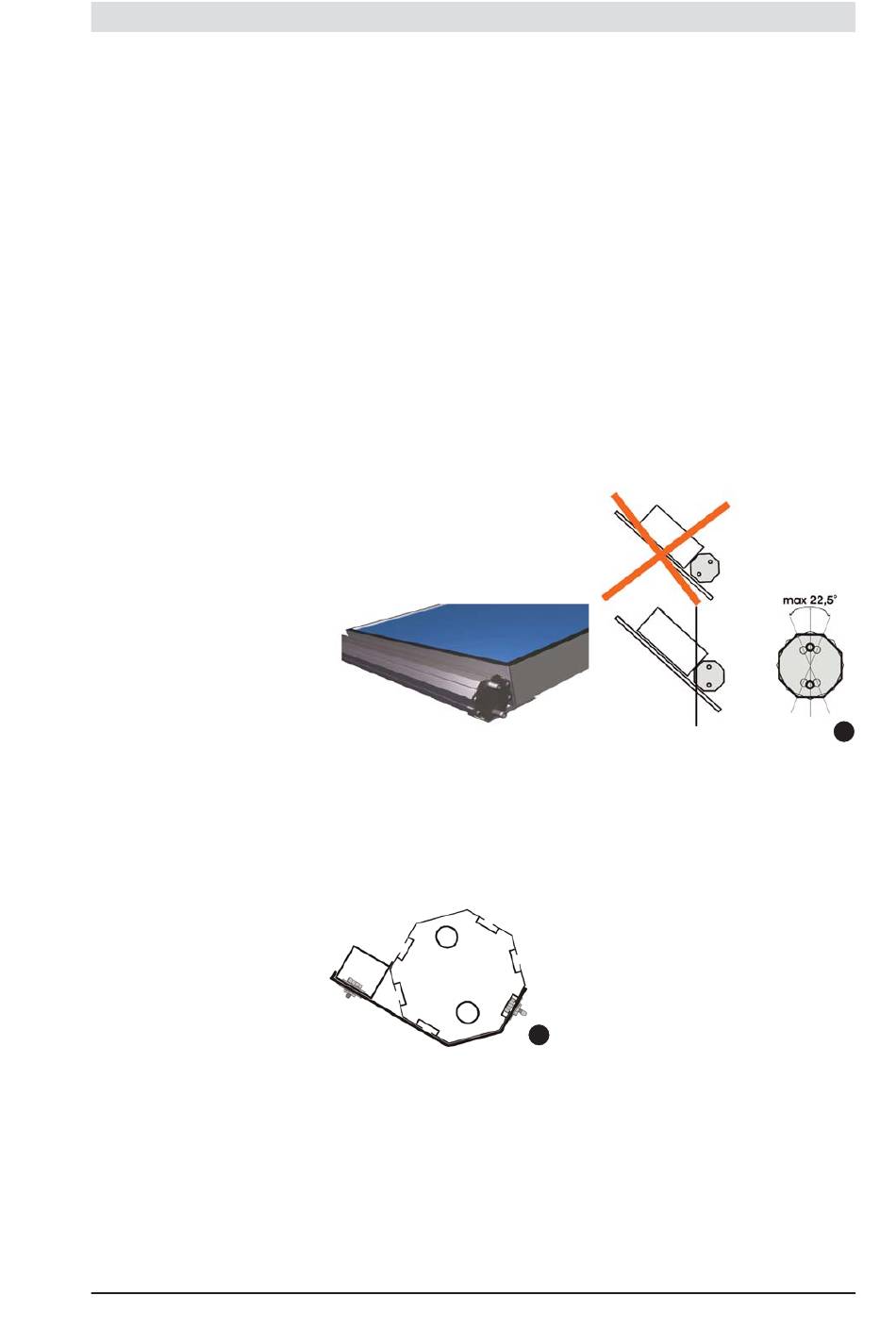

Das Rücklaufmodul muss so montiert werden, wie es auf Bild 8 gezeigt wird.
Der rot markierte Anschluss des Rücklaufmoduls wird als Einlassverbindung
gebraucht.
Verbindungsleitung – Durchmesser in mm
Die Verbindungsleitungen müssen entsprechend der in Bild 7 angegebenen
Dimensionen ausgeführt werden.
Sichern Sie ab, dass alle Verbindungen so montiert sind, dass ein natürlicher
Fluss zu den Rücklaufmodulen erfolgt.
9
8
57
