9.3
unteres mittleres Blech
9.4
Vertikales linkes Blech –
vertikales rechtes Blech
Installations- und Bedienungsanleitung SPBI / SPBO / SPFR
Falls mehr als 2 Kollektoren gewünscht werden, folgen Sie der
nachfolgenden Anleitung.

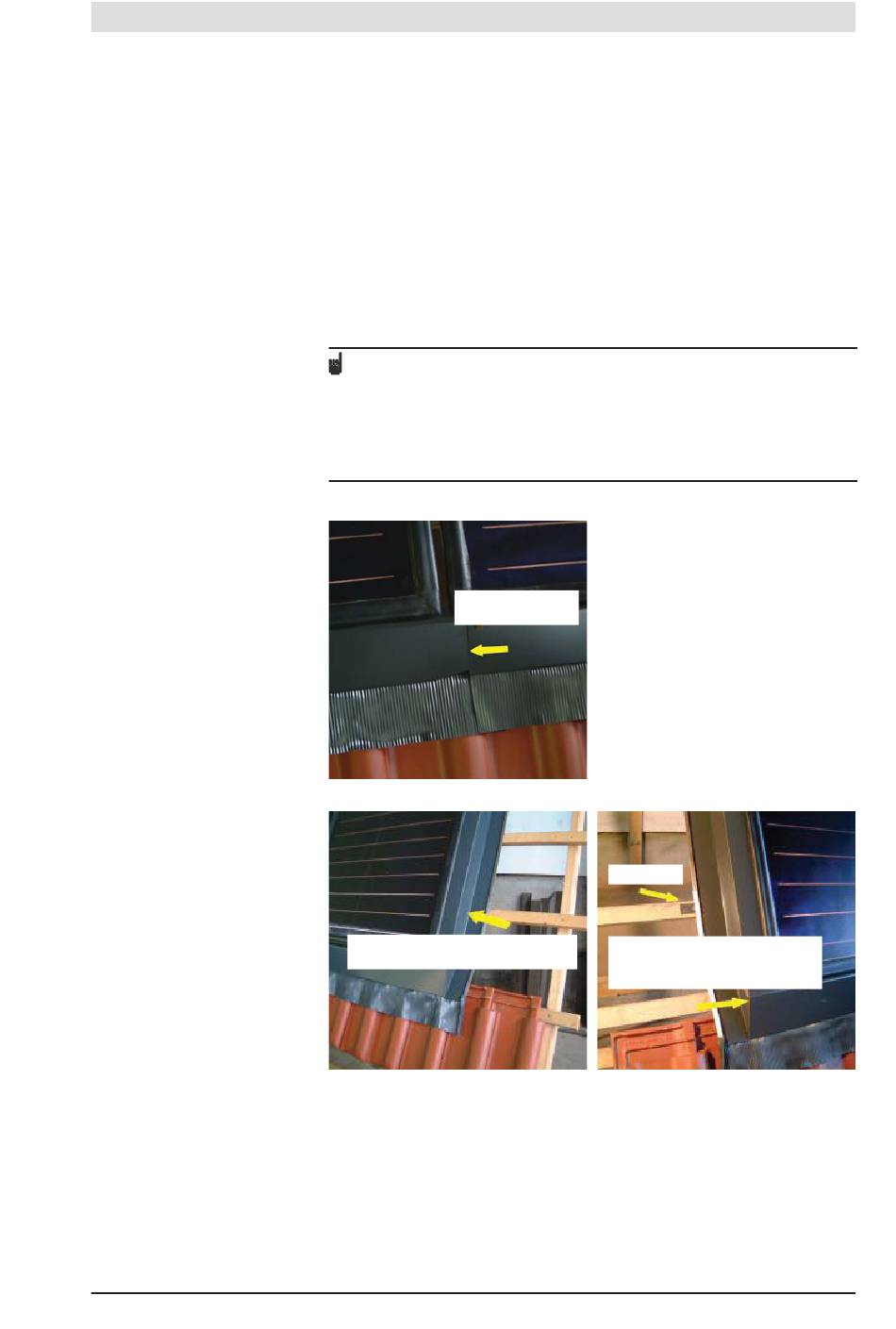

Beim Montieren des unteren Bleches, schieben Sie es aufwärts unter die
Silikonabdeckung der Paneele.
Sobald es in die richtige Lage gebracht ist, wird das Blech in das Kollektorpro l
gleiten.
Nachdem es in die richtige Lage gebracht worden ist, sichern Sie das Blech mit
den drei mitgelieferten Schrauben.
Bemerkung
•
Wenn mehr als 2 Kollektoren angebracht werden, dann muss mehr als
ein unteres mittleres Blech als Erweiterung angebracht werden, je nach
Anzahl der Kollektoren.
•
Die Montage aller dieser Bleche erfolgt in gleicher Weise wie
vorhergehend beschrieben.
Verbindung des
unteren Bleches
Montieren Sie zuerst den unteren
Teil der vertikalen Bleche.
Die vertikalen linken und rechten Bleche sind von konischer Form und bestehen
aus 2 Teilen. Beide Teile sind gleich; oberer und unterer Teil sind genau gleich.
Beginnen Sie mit der Montage des unteren Teils des Bleches, indem Sie dieses
unter den Silikonschutz des Paneels schieben und drücken Sie es fest in die
Ecke des unteren Bleches.
Nach der Montage der unteren Hälfte des Bleches bringen Sie die obere Hälfte
in gleicher Weise an.
Versichern Sie sich, dass die obere Hälfte des Bleches die untere überlappt.
Klebband
Versichern Sie sich, dass das
vertikale Blech sauber auf dem
unteren montiert ist.
37
