Installations- und Bedienungsanleitung SPBI / SPBO / SPFR

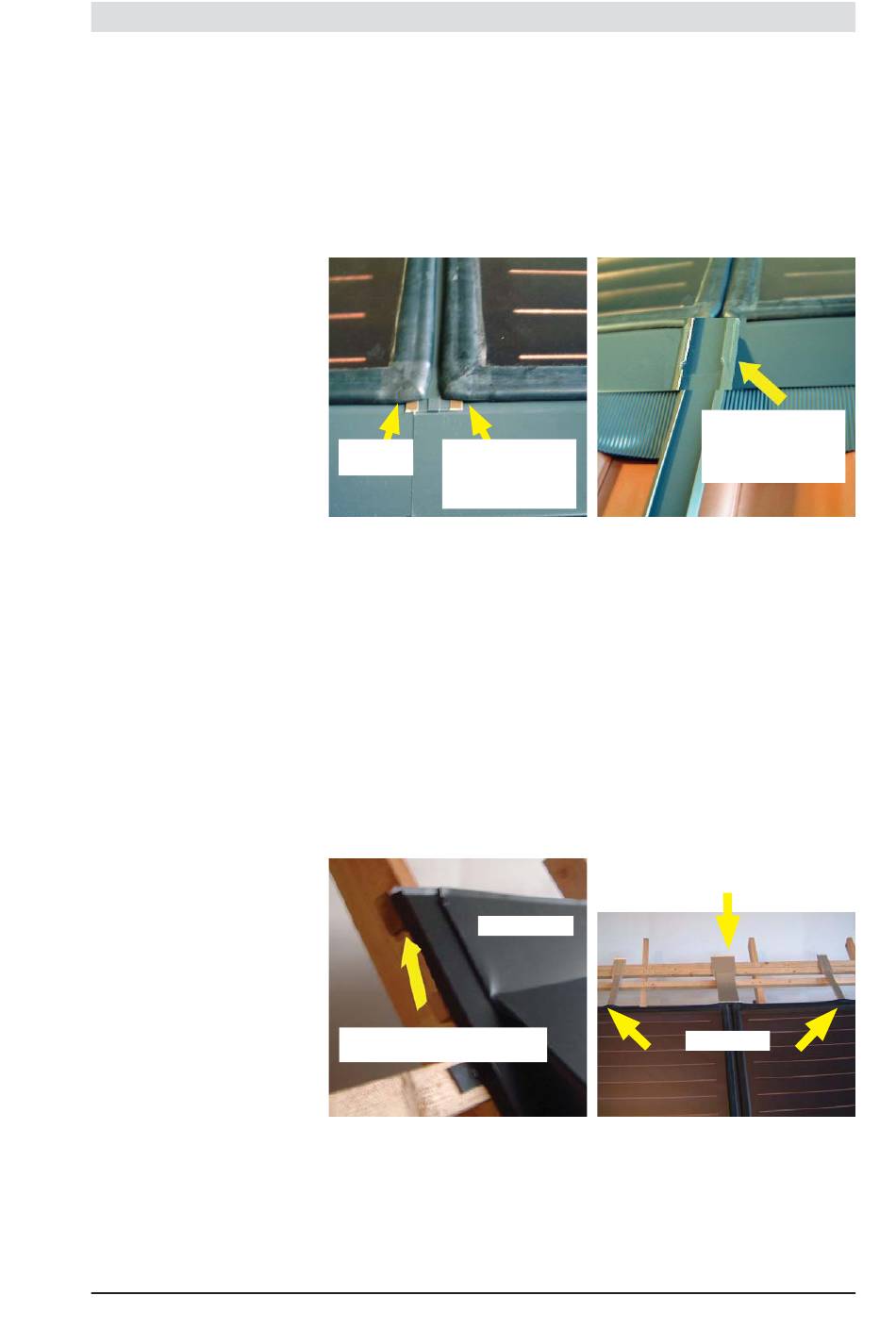

Befestigen der Kollektorbleche und Sichern gegen Fallen.
Aussen muss das untere Metall der Verbindungsbleche aufwärts gebogen
werden.
Der Teil des Bleches, der oben aus der Silikonabdeckung herausragt, wird
später im Montagevorgehen zum oberen Blechverbinder gebogen.
Biegen
Biegen der Mitte
der Seite
nach oben um die
Verbindungsbleche
zu sichern.
Um die richtige Befestigung und Unterstützung der oberen Bleche des
Kollektors zu gewährleisten, müssen zusätzliche Stützlatten angebracht
werden.
Bevor Sie die oberen Bleche montieren, müssen die Unterstützungsbleche
(12) und der Verbinder (8) für das obere Blech, beide aus Aluminium, montiert
werden, indem sie in das Kollektorpro l eingerastet werden.
Die Verbinder der oberen Bleche (8) stützen sowohl die oberen Bleche (9, 10,
11), als auch die Stützbleche (12).
Die Unterstützungsbleche (12) müssen immer in der Mitte des Kollektors
angebracht werden.
Die Verbinder der oberen Bleche müssen immer dort montiert werden, wo sich
zwei Kollektoren treffen. (In diesem Fall unter den Silikonabdeckungen).
Oberes Blech
Unterstützung mit zusätzlichen
Holzlatten, falls erforderlich.
Verbindung der
oberen und
unteren Teile des
Verbindungsbleches.
Verbindung des oberen Bleches
Stützbleche
