3.2
Basiskonsole
14
Montiert auf Dachkonsolen – Anordnung der Kollektoren

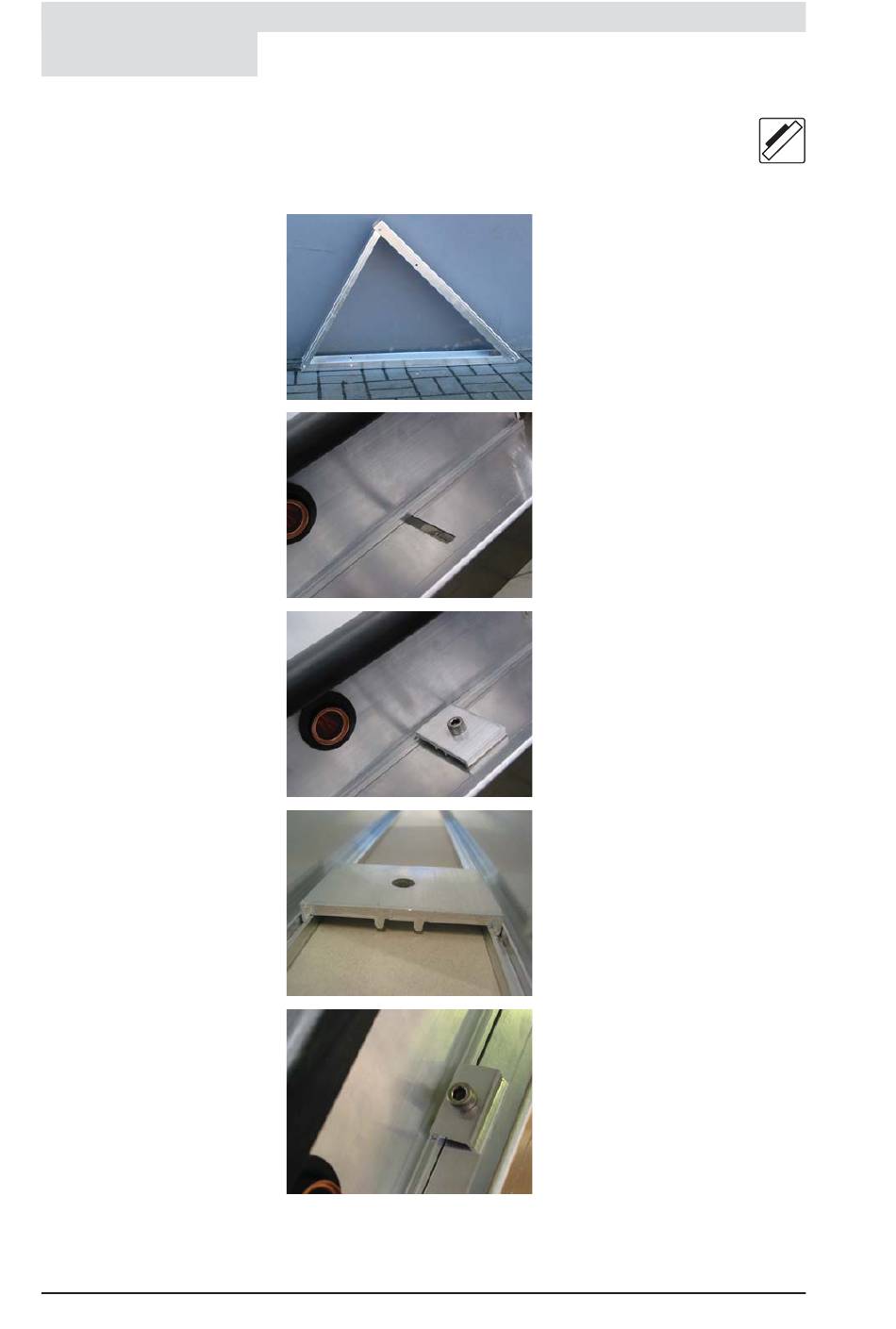

Installations- und Bedienungsanleitung SPBI / SPBO / SPFR
Basiskonsole für die Konstruktion der
Kollektoranlage auf verschiedenen
Fundamenten, beispielsweise
Konsole mit Zusatzgewichten,
Konstruktionen des
Gebäudezulieferanten und so weiter.
Wenn Sie die Konsole aufstellen,
stellen Sie den Winkel entsprechend
der Tabelle auf Seite 12 ein.
Montageöffnung in der Basiskonsole
für die Montage der Kollektoren.
Montage der Kollektoren mit
doppelter Montageplatte und Bolzen
der Dimension M 8 x 25 mit Mutter.
Befestigungsplatten zwischen
zwei Kollektorelementen, klemmen
Sie diese auf je einer Seite in der
gewünschten Distanz an.
Beachten Sie die Notiz zur
Kollektorverbindung auf
Seite 43, bevor Sie das zweite
Kollektorelement installieren.
Montage der Kollektorelemente mit
einer einzigen Befestigungsplatte,
die jeweils auf der rechten und
linken Seite eines Kollektorfeldes
angebracht wird.
