13
Kollektorausgang warm, hin zum Verbraucher
Kollektoreingang kalt, her vom Verbraucher.
Flex- Verbindung = Art .Nr.
= Element zur Entlüftung.

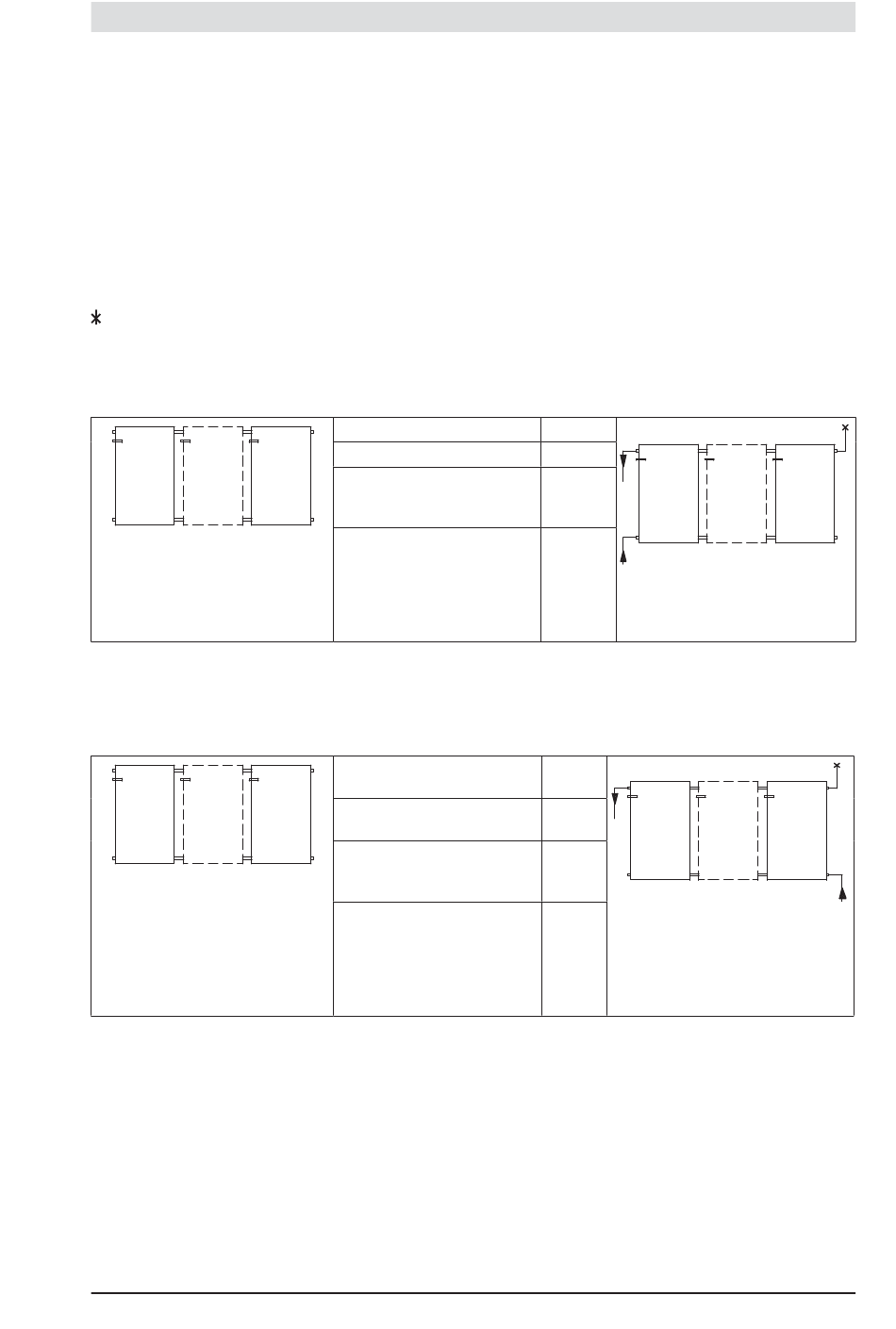

Einreineninstallationen mit 1 bis 6 Kollektoren
A
F F F F
C
Einreineninstallationen mit 1 bis 6 Kollektoren
A
F F F F
C
Bemerkung :
Da die Temperatur der Leitungen von und zu den Solarkollektoren hoch werden kann, müssen Viton-Dichtringe
eingesetzt werden, wenn Presskupplungen verwendet werden. Viton-Dichtringe haben eine Temperaturbeständigkeit
bis 180 °C. Normale Pressbarverbindungen für Leitungswasser sind nicht hinreichend temperaturbeständig und
daher nicht langlebig genug.
Installations- und Bedienungsanleitung SPBI / SPBO / SPFR

Hydraulische Verbindungen

Verbindung warm oben.
B
Verbindung kalt unten.
Verschliessen Sie nicht
gebrauchte Anschlüsse mit
Verschlusskappen.
D
F = Temperaturfühlerkapsel.
Der Temperaturfühler kann
in jeden Kollektor eingebaut
werden. Sichern Sie den
Temperaturfühler gegen
herausgleiten.
Verbindung unten, oben,
B
links, rechts.
Verbindung unten, oben,
links, rechts.
Verschliessen Sie nicht
D
benützte Verbindungen mit
Schutzkappen.
F = Temperaturfühlerkapsel.
Der Temperaturfühler kann
in jeden Kollektor eingebaut
werden. Sichern Sie den
Temperaturfühler gegen
herausgleiten.
A oder B
C oder D
F F F
kalt C /
warm B
F F F
kalt D /
warm A
F
F
