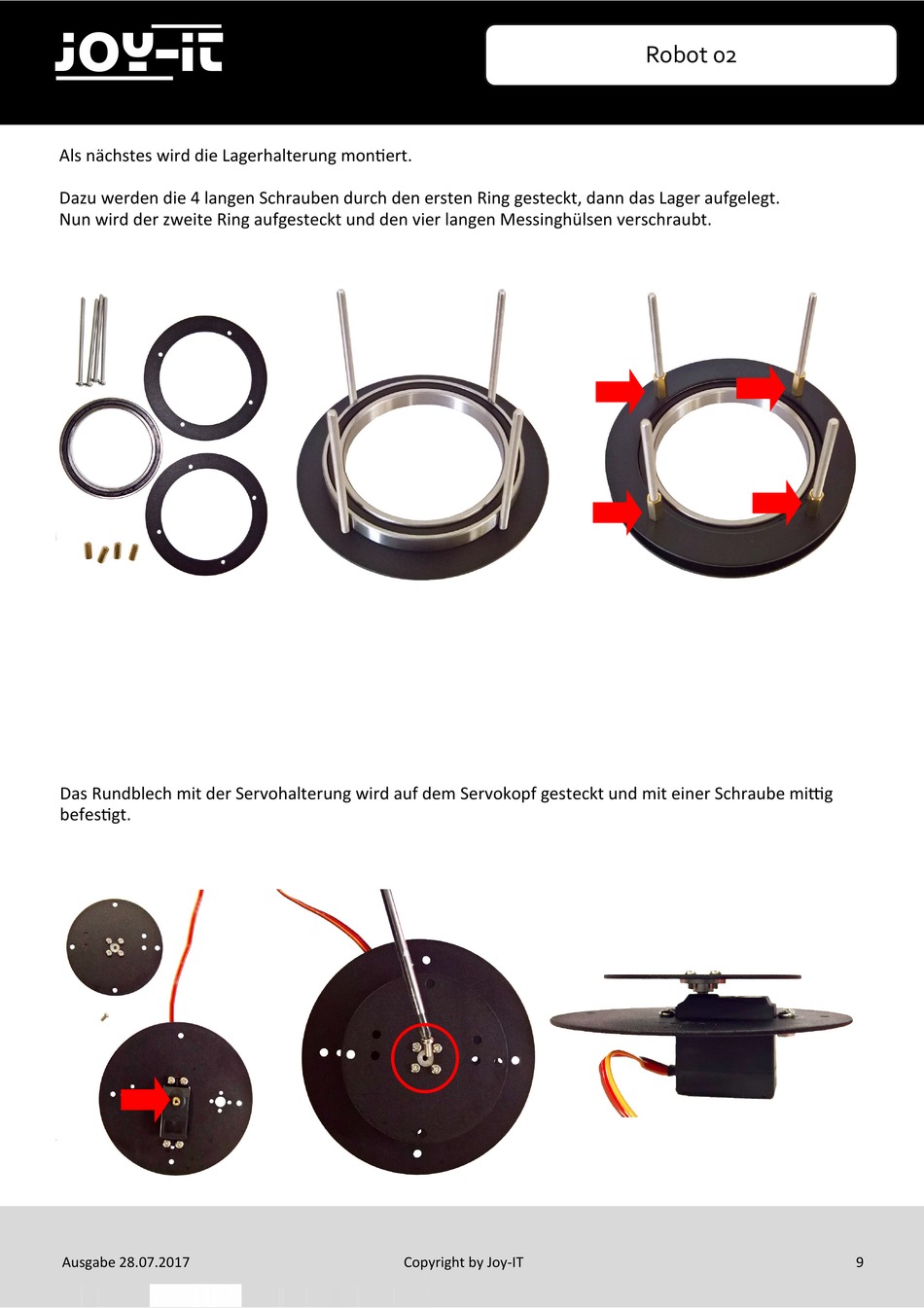

Als nächstes wird die Lagerhalterung montiert.
Dazu werden die 4 langen Schrauben durch den ersten Ring gesteckt, dann das Lager aufgelegt.
Nun wird der zweite Ring aufgesteckt und den vier langen Messinghülsen verschraubt.
Das Rundblech mit der Servohalterung wird auf dem Servokopf gesteckt und mit einer Schraube mittig
befestigt.
Ausgabe 28.07.2017
Copyright by Joy-IT
Robot 02
9
