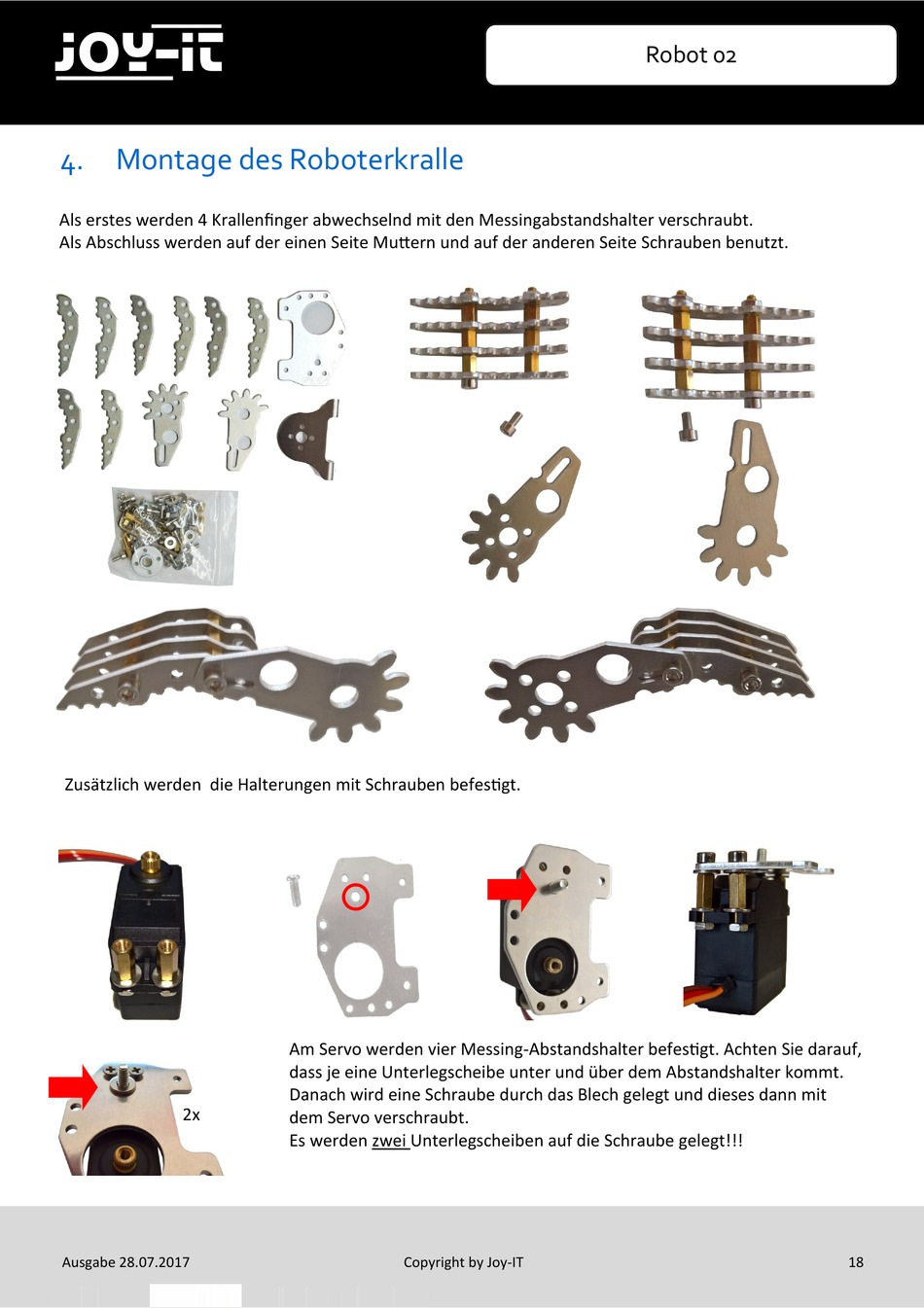

4. Montage des Roboterkralle
Als erstes werden 4 Krallenfinger abwechselnd mit den Messingabstandshalter verschraubt.
Als Abschluss werden auf der einen Seite Muttern und auf der anderen Seite Schrauben benutzt.
Zusätzlich werden die Halterungen mit Schrauben befestigt.
2x
Ausgabe 28.07.2017
Am Servo werden vier Messing-Abstandshalter befestigt. Achten Sie darauf,
dass je eine Unterlegscheibe unter und über dem Abstandshalter kommt.
Danach wird eine Schraube durch das Blech gelegt und dieses dann mit
dem Servo verschraubt.
Es werden zwei Unterlegscheiben auf die Schraube gelegt!!!
Copyright by Joy-IT
Robot 02
18
