Position der Anschlüsse und Steckbrücken
In Abbildung 2 sind die Positionen der wichtigsten Komponenten des Mainboards dargestellt.
LL
KK
JJ
II
HH
GG
FF
EE
DD
CC

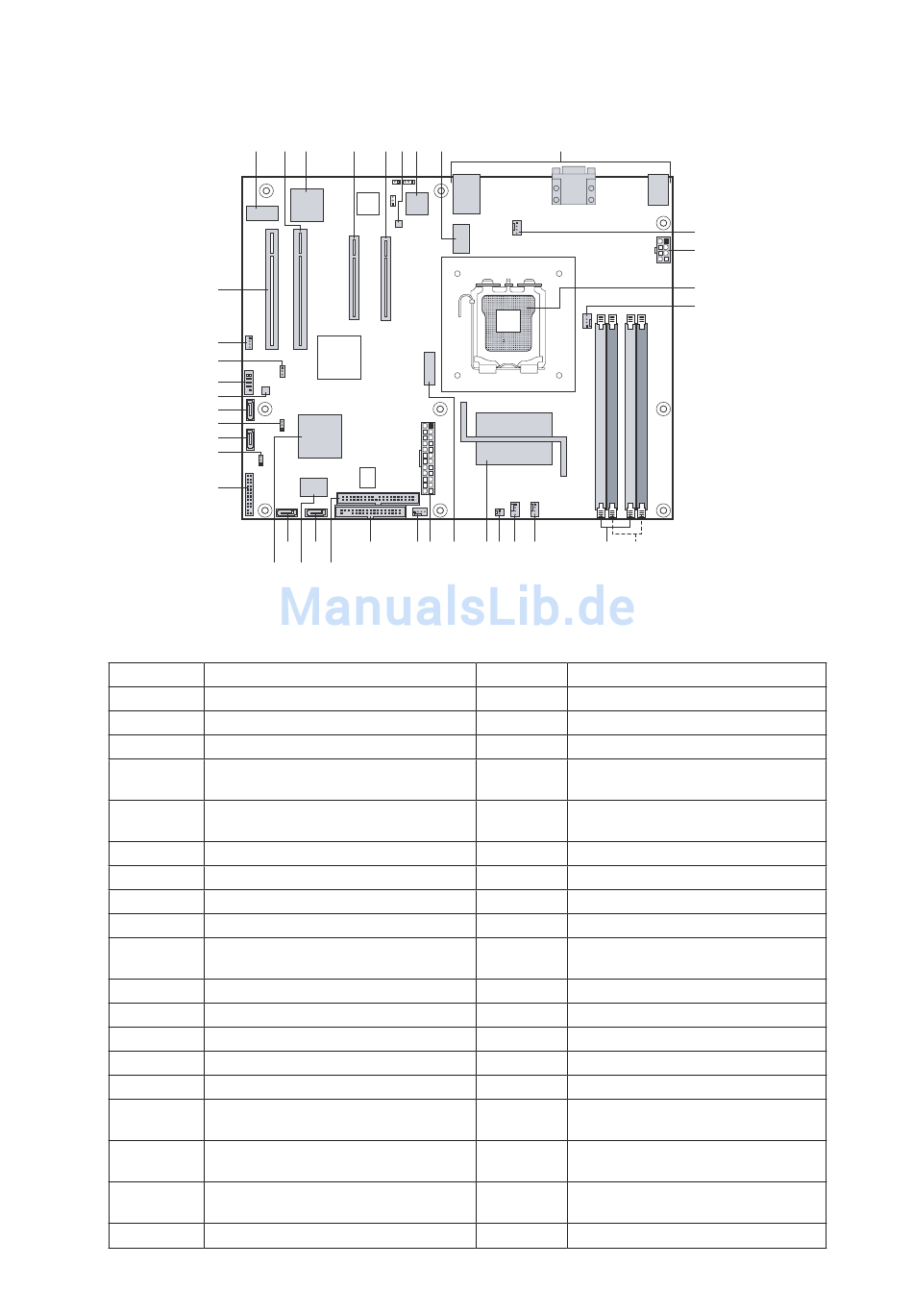

Abbildung 2. Position der Anschlüsse und Komponenten auf dem Mainboard
Tabelle 2. Anschlüsse und Komponenten des Mainboards
Bezeichung Beschreibung
A. Grafikspeicher
B. PCI-Steckplatz 2 (32/33)
C. Grafikchip ATI
D. PCI-Express-Steckplatz (x8-Anschluss
mit x4-Geschwindigkeit)
E. PCI-Express-Steckplatz 6 (x8-
Anschluss mit x8-Geschwindigkeit)
F. LAN SPI Flash
G. Intel
H. Taktgenerator
Anschlüsse auf der Rückseite
I.
Systemlüfter an der Rückseite
J.
Stromanschluss (2 × 4)
K.
Prozessorsockel
L.
M. Prozessorlüfter
N. DIMM-Anschlüsse (2B und 2A)
O. DIMM-Steckplätze (1B und 1A)
P . Anschluss für zusätzlichen Lüfter für
DIMMs
Q. Anschluss für zusätzlichen Prozessor-
lüfter
R. Steckverbinder für Gehäuseschutz-
schalter
S. Intel
10 10
A B C D E F G
AA Y W V
BB Z X
ES1000
®
82573E LAN-Controller
®
S3000 MCH
®
H I
U T S R Q P
Bezeichung Beschreibung
T. Batterie
U. Hauptstromanschluss (2 × 12)
V. Systemlüfter an der Vorderseite
W. Anschluss für Diskettenlaufwerk
X. PATA-IDE-Anschluss
Y. SATA-Anschluss 3
Z. SMSC SCH5027 Super I/O
AA. SATA-Anschluss 2
Intel
BB.
Anschluss für Bedienfeld auf der
CC.
Vorderseite
LED-Anschluss für SCSI-Festplatten
DD.
SATA-Anschluss 1
EE.
FF. Jumper zum Löschen des CMOS
GG. SATA-Anschluss 0
HH. BIOS SPI Flash
II. Externer USB-Anschluss
JJ. Auswahl SPI/FWH
KK. SMBus-Anschluss
LL. PCI-Steckplatz 1 (32/33)
J
K
L
M
O N
82801 ICH7R
®
