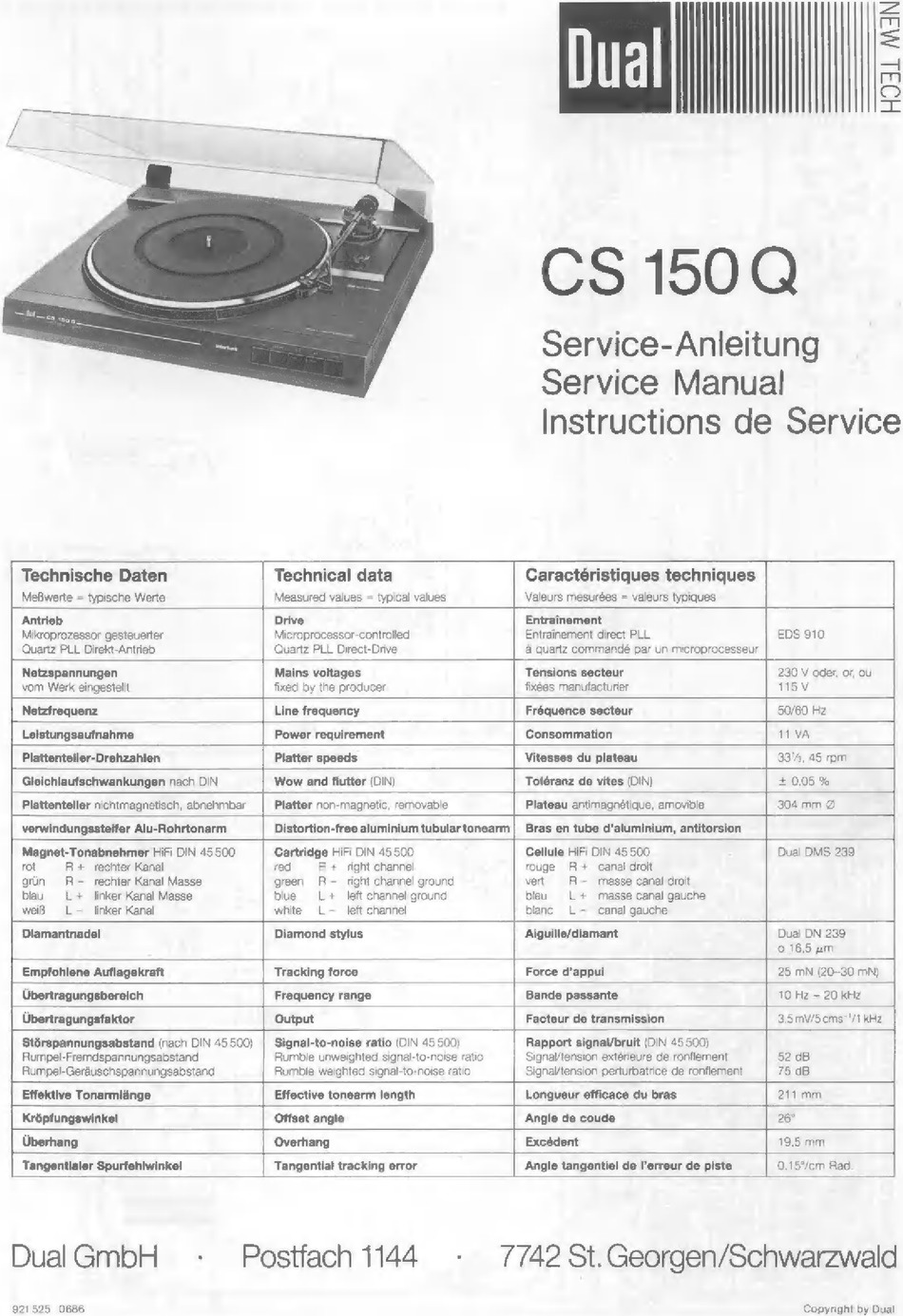

Dual CS 150 Q Serviceanleitung

тее
Шш
CS 150Q
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
MeBwerte = typische Werte.
Technical data
Measured values = typical values
Caractéristiques techniques
Valeurs mesurées = valeurs typiques
Antrieb
Mikroprozessor gesteuerter
Quartz PLL Direkt-Antrieb.
Drive
Microprocessor-controlled
Quartz PLL Direct-Drive
Entrainement
Entrainement direct PLL
à quartz commandé par un microprocesseur
EDS 910
Netzspannungen Mains voltages Tensions secteur 230 V oder, or, ou
vom Werk eingestellt fixed by the producer fixées manufacturier 15V
Netzfrequenz Line frequency Fréquence secteur 50/60 Hz
Leistungsaufnahme Power requirement Consommation 11 VA
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 33/4, 45 rpm
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toléranz de vites (DIN) + 0.05 %
Plattenteller nichtmagnetisch, abnehmbar | Platter non-magnetic, removable Plateau antimagnétique, amovible 304 mm 2
verwindungssteifer Alu-Rohrtonarm Distortion-free aluminium tubular tonearm | Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45500 Cartridge HiFi DIN 45500 Cellule HiFi DIN 45500. Dual DMS 239
rot В + rechter Kanal red R + right channel rouge А + сала! droit
grün R- rechter Kanal Masse green R- right channel ground vet R- masse canal droit
blau L+ linker Kanal Masse blue L+ left channel ground bleu. L+ masse canal gauche
we L- linker Kanal white L- left channel blanc L- canal gauche
Diamantnadel Diamond stylus Aiguille/diamant Dual DN 239
о 165 um
Empfohlene Auflagekraft Tracking force Force d'appui 25 mN (20-30 mN)
Übertragungsbereich Frequency range Bande passante 10 Hz - 20 kHz
Übertragungsfaktor Output Facteur de transmission 3,5mV/5cms-'/1 kHz
Stórspannungsabstand (nach DIN 45500) | Signal-to-noise ratio (DIN 45 500) Rapport signal/bruit (DIN 45 500)
Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signaltension extérieure de ronflement 52 dB
Rumpel-Geráuschspannungsabstand Rumble weighted signal-to-noise ratio Signal/tension perturbatrice de ronfement | 75 dB
Effektive Топагтіёпде Effective tonearm length Longueur efficace du bras 211mm
Krüpfungswinkel Offset angle Angle de coude 26°
Überhang Overhang Excédent 19,5 mm
Tangentialer Spurfehlwinkel Tangential tracking error Angle tangentiel de l'erreur de piste 0.15%cm В:
Dual GmbH
921525 0686
Postfach 1144
7742 St. Georgen/Schwarzwald
Copyright by Dual
