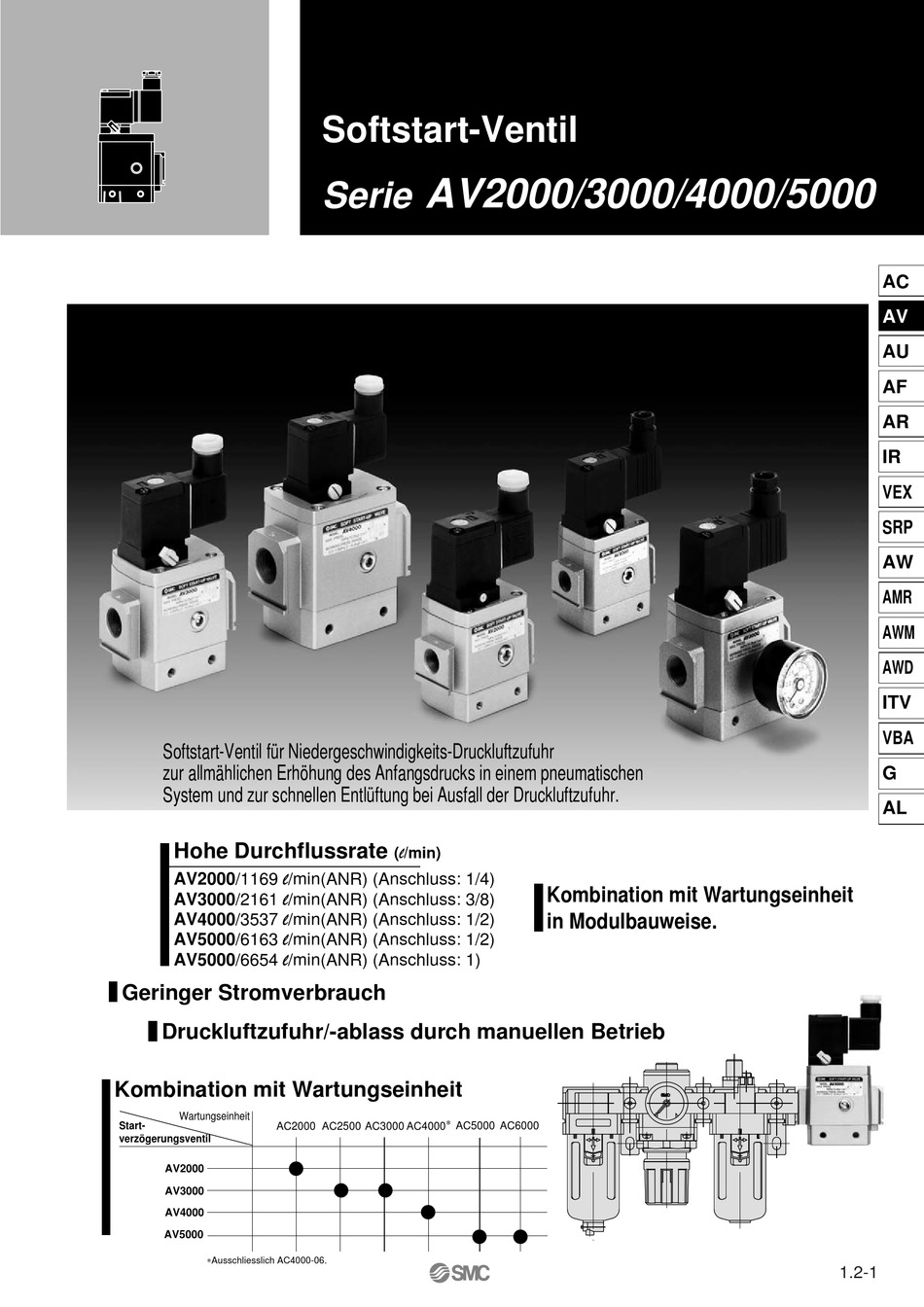

Softstart-Ventil für Niedergeschwindigkeits-Druckluftzufuhr
zur allmählichen Erhöhung des Anfangsdrucks in einem pneumatischen
System und zur schnellen Entlüftung bei Ausfall der Druckluftzufuhr.
Hohe Durchflussrate
AV2000/1169 l/min(ANR) (Anschluss: 1/4)
AV3000/2161 l/min(ANR) (Anschluss: 3/8)
AV4000/3537 l/min(ANR) (Anschluss: 1/2)
AV5000/6163 l/min(ANR) (Anschluss: 1/2)
AV5000/6654 l/min(ANR) (Anschluss: 1)
Geringer Stromverbrauch
Druckluftzufuhr/-ablass durch manuellen Betrieb
Kombination mit Wartungseinheit
Wartungseinheit
AC2000 AC2500 AC3000 AC4000 ∗
Start-
verzögerungsventil
AV2000
AV3000
AV4000
AV5000
∗Ausschliesslich AC4000-06.
Softstart-Ventil
AV2000/3000/4000/5000
Serie
(l/min)
AC5000 AC6000
Kombination mit Wartungseinheit
in Modulbauweise.
SMC
AC
AV
AU
AF
AR
IR
VEX
SRP
AW
AMR
AWM
AWD
ITV
VBA
G
AL
1.2-1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SMC AV2000
Inhaltszusammenfassung für SMC AV2000
- Seite 1 Softstart-Ventil für Niedergeschwindigkeits-Druckluftzufuhr zur allmählichen Erhöhung des Anfangsdrucks in einem pneumatischen System und zur schnellen Entlüftung bei Ausfall der Druckluftzufuhr. Hohe Durchflussrate (l/min) AV2000/1169 l/min(ANR) (Anschluss: 1/4) Kombination mit Wartungseinheit AV3000/2161 l/min(ANR) (Anschluss: 3/8) AV4000/3537 l/min(ANR) (Anschluss: 1/2) in Modulbauweise.
- Seite 2 C: Verriegelungs- hebel Baugrösse Gewindeart 3/4,1 Rc(PT) – Ländercode G(PF) Japan Europa Gewindeanschluss 1/4(nur AV2000) 3/8(nur AV3000) 1/2(nur AV4000) Elektrischer Eingang 3/4 (nur AV5000) 1 (nur AV5000) YO: ohne DIN-Stecker Betriebsspannung Option Y: mit Stecker 100V AC (50/60Hz) – Ohne Manometer...
-
Seite 3: Technische Daten
AV2000/3000/4000/5000 Soft Start-up Ventil Technische Daten AV2000 AV3000 AV4000 AV5000 Modell Anschlussgrösse 1.5MPa Prüfdruck Betriebsdruckbereich 0.2 bis 1MPa Manometer-Anschluss Anm. 1) Umgebungs-/Medientemperatur 0 bis 60°C 1(P)→2(A) effekt. Querschnitt 2(A)→3(R) Gewicht [kg] 0.27 0.48 0.74 1.60 1.54 Betriebsspannung 100, 200, 110 bis 120, 220VAC (50/60Hz), 12, 24VDC zul. - Seite 4 AV2000/3000/4000/5000 Funktionsprinzip betätigt unbetätigt 1 ( P ) 2 ( A ) 3 ( R ) Arbeitsbe- Druck- Pilotventil Funktionsbeschreibung Druck-Zeitdiagramm (mit Abluftdrossel) Beispiel Anschlussbeispiel (mit Abluftdrossel) dingungen verhältnisse Wird das Pilotventil betätigt (elektrisch oder durch Handhilfsbetätigung) drückt die Vorsteu-...
- Seite 5 AV2000/3000/4000/5000 Soft Start-up Ventil Konstruktion 1 ( P ) 2 ( A ) 3 ( R ) Stückliste Pos. Bezeichnung Material Ventilkörper Unterteil Oberteil Ersatzteile Pos. Bezeichnung Material Pilotventil Kolben A POM, NBR Kolben B Messing, NBR (HNBR) Hauptventil Messing, NBR (HNBR) Rückschlagventil...
-
Seite 6: Abmessungen
AV2000/3000/4000/5000 Abmessungen DIN-Stecker: AV„00-„-„Y„ Verwendbares Kabel: ø6, ø8 Mit Betriebsanzeige und Funkenlöschung Handhilfsbetätigung (Verriegelungshebel) Betriebsanzeige 36.8 Manometer Gewindeanschluss 1/8 Anschluss- Modell grösse AV2000-„02-„Y„ 67.5 125.5 – 10.5 – 23.5 – Tiefe 4.5 AV3000-„03-„Y„ 132.5 70.5 – – 27.5 – Tiefe 5 AV4000-„04-„Y„... -
Seite 7: Zwischenstücke Für Modulbauweise Mit Wartungseinheit
AV2000/3000/4000/5000 Soft Start-up Ventil Zwischenstücke für Modulbauweise mit Wartungseinheit Wählen Sie zum Anschluss an eine Wartungseinheit (AC2000 bis AC6000) eines der nachstehenden Zwischenstücke. (Zwischenstücke müssen separat bestellt werden.) Zwischenstück Zwischenstück mit Zwischenstück mit L-Befestigungswinkel T-Befestigungswinkel Zwischenstück mit L-Befestigungswinkel Zwischenstück mit... -
Seite 8: Sicherheitshinweise
Druckluftleckage zunimmt oder die Anlage nicht wLangfristige, kontinuierliche Stromzufuhr richtig funktioniert, schalten Sie das Ventil ab und suchen Sie Wenden Sie sich an SMC, wenn Strom kontinuierlich über einen die Ursache. längeren Zeitraum zugeführt wird. Überprüfen Sie die Montagebedingungen nachdem die Druckluft- eVerwendung eines Elektromagnetventil mit geschlossener und die Stromversorgung ausgeschaltet sind. -
Seite 9: Anschluss
Querschnitt der Leitungen und der Ausrüstungen auf der Primärseite (Anschluss P) muss grösser als die unten angegebenen Werte sein. Modell Efffektiver Querschnitt (mm ) AV2000 ) AV3000 ) AV4000 Wenn Leitungen sich verengen oder der Zufuhrdruck unzureichend ist, könnte das Hauptventil nicht in der Lage sein, umzuschalten, wodurch Druckluft vom Anschluss R abgegeben wird. -
