Vor der Inbetriebnahme durchlesen.
Siehe S. 0-26 und 0-27 für Sicherheitshinweise und allgemeine Vorsichtsmassnahmen zu den in diesem Katalog erwähnten Produkten.

Anschluss

Achtung
qBetrieb des Antriebs
Stellen Sie sicher, dass Splitter, Schneidöl, Staub, usw. aus
den Leitungen entfernt worden sind oder dass die Leitungen
vor dem Anschluss durchgeblasen worden sind.
wDichtungsband
Stellen
Sie
beim
Anschliessen
Schraubverbindungen an den Anschluss sicher, dass kein
Dichtungsmaterial in das Innere des Anschluss gerät. Lassen
Sie
bei
Verwendung
Gewindedrehungen
am
Schraubverbindung frei.
eAnzugsmoment
Achten Sie beim Einschrauben der Verbindungen in das Ventil
auf die unten angegebenen korrekten Anzugsmomente.
Anzugsmoment für den Leitungsanschluss
Anschlussgewinde
1/4
3/8
1/2
rLeitungsanschluss an das Produkt
Zum Anschliessen von Leitungen an das Produkt beachten Sie
die Gebrauchsanweisung, um inkorrektes Anschliessen am
Zufuhranschluss zu vermeiden.
tAnschluss an eine Wartungseinheit
Für den Anschluss an eine Wartungseinheit (AC2000, 3000,
4000) verwenden Sie eins der mitgelieferten Zwischenstücke.
Das Startverzögerungsventil muss auf der Sekundärseite der
Wartungseinheit angeschlossen werden.
yBedingungen für einen Leitungsanschluss an der
Primärseite dieser Einheit.
Der Durchmesser der anzuschliessenden Leitungen und
Ausrüstungen muss grösser sein als der Durchmesser der
Rohrverbindungen des Startverzögerungsventils; der effektive
Querschnitt der Leitungen und der Ausrüstungen auf der
Primärseite (Anschluss P) muss grösser als die unten
angegebenen Werte sein.
Modell
E
(
) AV2000
N
E
(
) AV3000
N
E
(
) AV4000
N
Wenn Leitungen sich verengen oder der Zufuhrdruck
unzureichend ist, könnte das Hauptventil nicht in der Lage sein,
umzuschalten, wodurch Druckluft vom Anschluss R abgegeben
wird.

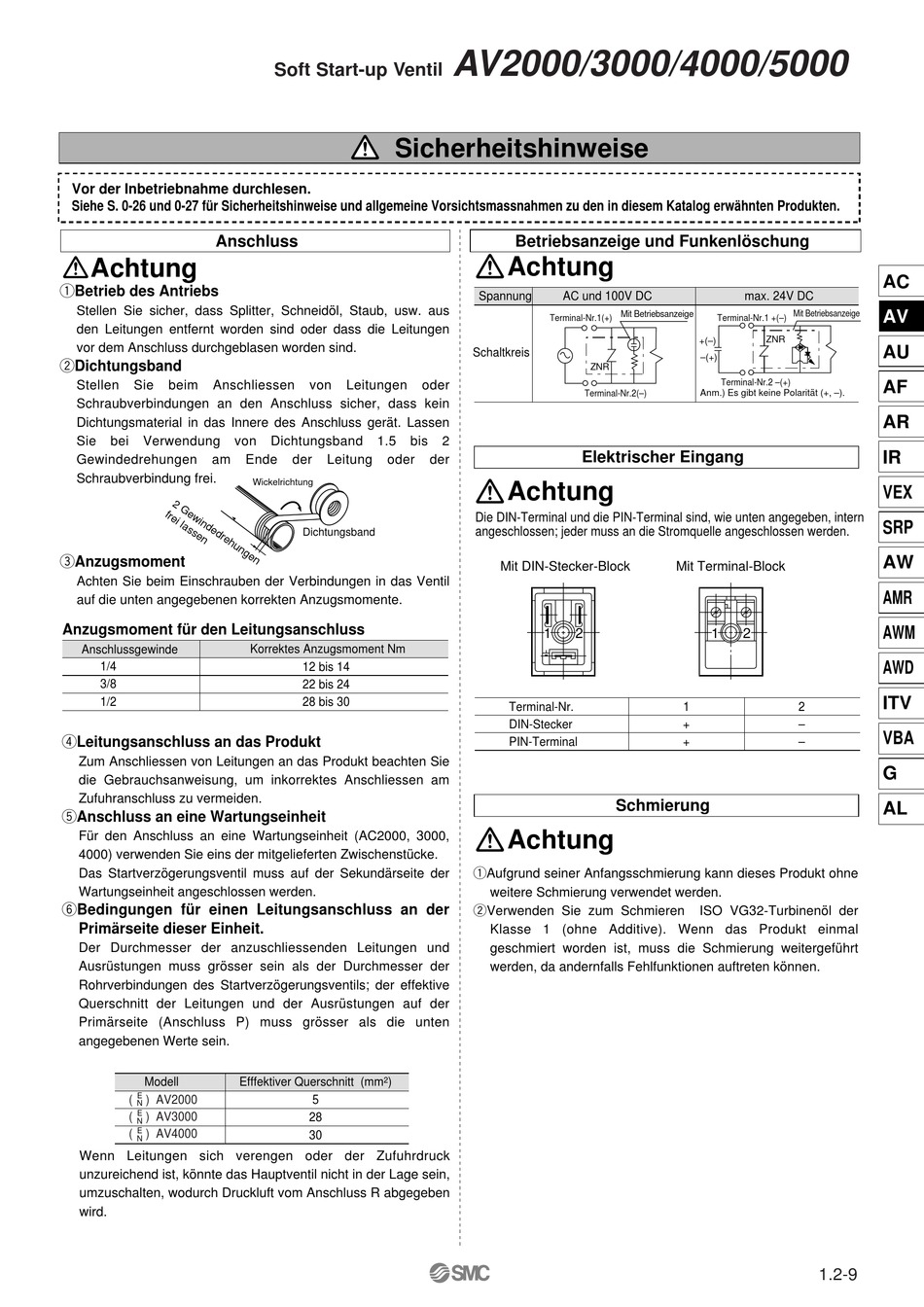

Soft Start-up Ventil
Sicherheitshinweise
von
Leitungen
von
Dichtungsband
1.5
Ende
der
Leitung
oder
Wickelrichtung
Dichtungsband
Korrektes Anzugsmoment Nm
12 bis 14
22 bis 24
28 bis 30
Efffektiver Querschnitt (mm
2
)
5
28
30
AV2000/3000/4000/5000
Betriebsanzeige und Funkenlöschung
Achtung
Spannung
AC und 100V DC
Terminal-Nr.1(+)
Schaltkreis
oder
Terminal-Nr.2(–)
bis
2
Elektrischer Eingang
der
Achtung
Die DIN-Terminal und die PIN-Terminal sind, wie unten angegeben, intern
angeschlossen; jeder muss an die Stromquelle angeschlossen werden.
Mit DIN-Stecker-Block
1
2
Terminal-Nr.
DIN-Stecker
PIN-Terminal
Achtung
qAufgrund seiner Anfangsschmierung kann dieses Produkt ohne
weitere Schmierung verwendet werden.
wVerwenden Sie zum Schmieren
Klasse 1 (ohne Additive). Wenn das Produkt einmal
geschmiert worden ist, muss die Schmierung weitergeführt
werden, da andernfalls Fehlfunktionen auftreten können.
max. 24V DC
Terminal-Nr.1 +(–) Mit Betriebsanzeige
Mit Betriebsanzeige
+(–)
–(+)
ZNR
Terminal-Nr.2 –(+)
Anm.) Es gibt keine Polarität (+, –).
Mit Terminal-Block
1
2
1
+
+
Schmierung
ISO VG32-Turbinenöl der
AC
AV
ZNR
AU
AF
AR
IR
VEX
SRP
AW
AMR
AWM
AWD
ITV
2
VBA
G
AL
1.2-9
