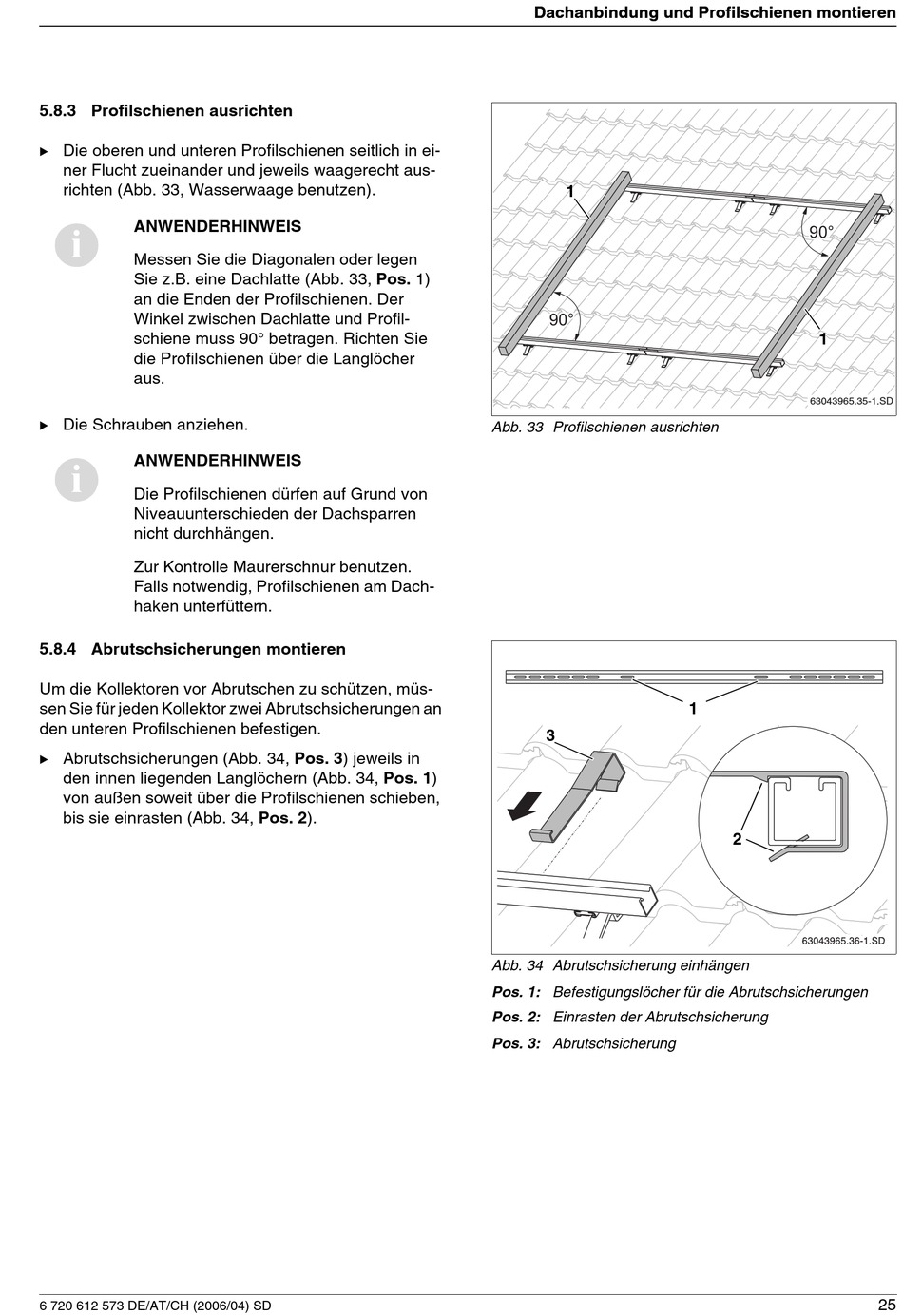

5.8.3 Profilschienen ausrichten
B Die oberen und unteren Profilschienen seitlich in ei-
ner Flucht zueinander und jeweils waagerecht aus-
richten (Abb. 33, Wasserwaage benutzen).
ANWENDERHINWEIS
i
Messen Sie die Diagonalen oder legen
Sie z.B. eine Dachlatte (Abb. 33, Pos. 1)
an die Enden der Profilschienen. Der
Winkel zwischen Dachlatte und Profil-
schiene muss 90° betragen. Richten Sie
die Profilschienen über die Langlöcher
aus.
B Die Schrauben anziehen.
ANWENDERHINWEIS
i
Die Profilschienen dürfen auf Grund von
Niveauunterschieden der Dachsparren
nicht durchhängen.
Zur Kontrolle Maurerschnur benutzen.
Falls notwendig, Profilschienen am Dach-
haken unterfüttern.
5.8.4 Abrutschsicherungen montieren
Um die Kollektoren vor Abrutschen zu schützen, müs-
sen Sie für jeden Kollektor zwei Abrutschsicherungen an
den unteren Profilschienen befestigen.
B Abrutschsicherungen (Abb. 34, Pos. 3) jeweils in
den innen liegenden Langlöchern (Abb. 34, Pos. 1)
von außen soweit über die Profilschienen schieben,
bis sie einrasten (Abb. 34, Pos. 2).
6 720 612 573 DE/AT/CH (2006/04) SD
Dachanbindung und Profilschienen montieren
Dachanbindung und Profilschienen montieren
1
90°
90°
Abb. 33 Profilschienen ausrichten
3
Abb. 34 Abrutschsicherung einhängen
Pos. 1: Befestigungslöcher für die Abrutschsicherungen
Pos. 2: Einrasten der Abrutschsicherung
Pos. 3: Abrutschsicherung
90°
90°
1
63043965.35-1.SD
63043965.35-1.SD
1
2
25
