Bau- und Bedienungsanleitung
Audio-Dummy-Load

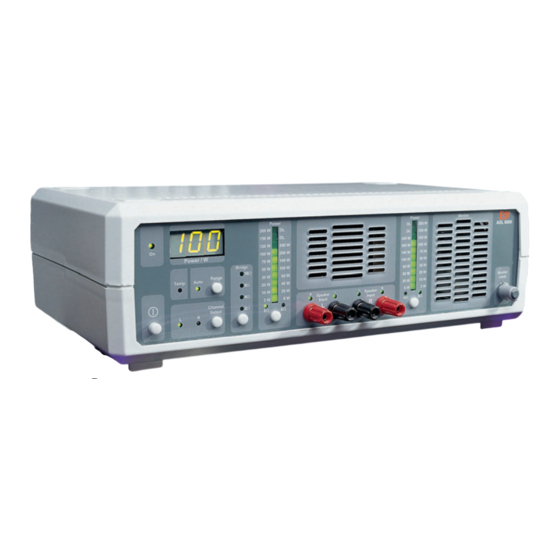

Beim ADL 9000 ist neben einer Stereo-Lautsprechernachbildung, die je Kanal eine 4-Ohm-
oder 8-Ohm-Impedanz mit 100 W Belastbarkeit zur Verfügung stellt, auch ein präziser
Leistungsmesser integriert. Ein regelbarer Mithörlautsprecher und die Möglichkeit im Brücken-
betrieb (Mono) auch 200 W Belastbarkeit bereitzustellen, runden die Features ab.
Allgemeines
Für den Test, die Inbetriebnahme oder die
Reparatur von Audio-Endstufen kommt eine
ohmsche Lautsprechernachbildung (Dum-
my Load) zum Einsatz, die es erlaubt, den
Verstärker unabhängig von angeschlossenen
Lautsprechern zu betreiben. So lässt sich
verhindern, dass der Lautsprecher auf den
Verstärker zurückwirkt und sich beide Kom-
ponenten gegenseitig beeinflussen. Dabei
verhält sich die „künstliche" Last ADL 9000
mit seiner Belastbarkeit von 100 W pro Ka-
nal und den einstellbaren üblichen Nennim-
pedanzen von 4 Ω und 8 Ω wie ein entspre-
chend idealisiertes Lautsprecherpaar. Im Ste-
reobetrieb sind beide Kanäle galvanisch von-
einander getrennt, während beim Monobe-
trieb durch Zusammenschalten der beiden
internen Leistungsteile eine mit 200 W be-
lastbare Nennimpedanz von 2 Ω, 4 Ω , 8 Ω
oder 16 Ω zur Verfügung steht.
mit Leistungsanzeige
Die Bestimmung von Verstärkernenn-
daten, wie Ausgangsleistung, Frequenz-
gang, Klirrfaktor, Dämpfungsverhalten
usw., kann nur mit Hilfe einer nahezu ohm-
schen Lautsprechernachbildung geschehen,
da sich ansonsten keine vergleichbaren
Daten ergeben. Jeder Lautsprecher hat sei-
nen ganz eigenen Frequenzgang, eine zu-
gehörige Belastbarkeit, einen speziellen
Impedanzverlauf über der Frequenz etc.
All diese Eigenschaften machen eine Ver-
Bild 1: Impedanzverlauf eines 3-Wege-Lautsprechers
Best.-Nr.: 47211
Stand: Juli 2003
stärker – Lautsprecher Zusammenschal-
tung zu einer individuellen Kombination,
die sich mit keiner in irgendeiner Form
abweichenden Kombination direkt verglei-
chen lässt. Um vergleichbare Ergebnisse
bei der Bewertung von Verstärkern zu er-
halten, ist eine reproduzierbare Last mit
konstantem, idealerweise ohmschem Im-
pedanzverlauf unerlässlich. Dieser Impe-
danzverlauf ist die am Lautsprecheran-
schluss gemessene Impedanz (Wechsel-
Version 2.0,
1
Verwandte Anleitungen für elv 47211
Inhaltszusammenfassung für elv 47211
- Seite 1 Bau- und Bedienungsanleitung Best.-Nr.: 47211 Version 2.0, Stand: Juli 2003 Audio-Dummy-Load mit Leistungsanzeige Beim ADL 9000 ist neben einer Stereo-Lautsprechernachbildung, die je Kanal eine 4-Ohm- oder 8-Ohm-Impedanz mit 100 W Belastbarkeit zur Verfügung stellt, auch ein präziser Leistungsmesser integriert. Ein regelbarer Mithörlautsprecher und die Möglichkeit im Brücken- betrieb (Mono) auch 200 W Belastbarkeit bereitzustellen, runden die Features ab.
- Seite 2 Bereich kein Impedanzanstieg cher und Verstärker bewertet werden. 40 Hz. Diese große Spanne in der Lastimpe- entsteht. Die von Bastlern oft verwendete Ein weiteres Einsatzfeld der neuen ELV- danz lässt keine definierten Aussagen bei Zusammenschaltung verschiedener Hoch- Audio-Lautsprechernachbildung beim Test der Bewertung eines HiFi-Verstärkers zu.
- Seite 3 ZNHS f ( ) Bei allen Tests ist es weiterhin wichtig, das an der Last anliegende Signal auch hören zu können. Dazu verfügt die ELV- Lautsprechernachbildung über einen ein- gebauten Monitorlautsprecher. Dieser lässt sich wahlweise auf das Signal des linken oder rechten Kanales schalten.
- Seite 4 Bau- und Bedienungsanleitung Mess- Bargraph- EEPROM gleichrichter anzeige Temperatur- A/D- µC Tastatur Lautsprecher erfassung Wandler Eingang links Schalt- Hochlast- feld widerstände Lüfter- Lüfter LEDs Lautsprecher regelung Eingang rechts Mess- Bargraph Mess- Präzisions- A/D- 7-Segment gleichrichter anzeige verstärker gleichrichter Wandler Anzeige Monitor- Hochpass NF-Verstärker...
- Seite 5 eine weitere, genauere Ermittlung über den Im Autorange-Mode, der durch die LED Mikrocontroller, die aber jeweils nur für „Auto.” gekennzeichnet ist, wird der Mess- Monitorlautsprecher einen Kanal möglich ist. Der so bestimmte bereich automatisch so gewählt, dass sich Der Monitorlautsprecher dient als Mit- Leistungswert erscheint auf der 3-stelligen die größtmögliche Auflösung ergibt.
- Seite 6 Bau- und Bedienungsanleitung Mikrocontroller, der die Bedienereingriffe Tabelle 1: Relaiszustände im Überblick entsprechend umsetzt. Da die Portausgän- Betriebsart Impedanz REL 1 REL 2 REL 3 REL 4 REL 5 REL 6 REL 7 ge des Mikrocontrollers nicht die benötigte 4 Ω Stereo Ansteuerleistung aufbringen können, ist 8 Ω...
- Seite 7 +UB1 +UB2 Messgleichrichter - linker Kanal Messgleichrichter - rechter Kanal BAT43 BAT43 560R 560R LS-IN-L+ NF-DC-L LS-IN-R+ NF-DC-R 1N4004 1N4004 1N4004 1N4004 1N4004 1N4004 1N4004 1N4004 LS-IN-L- LS-IN-R- GND-L GND-L GND-L GND-L GND-R GND-R GND-R GND-R Messkanal-Umschaltung +5VD Hochpass 2. Ordnung mit NF-Endstufe REL8 ST18 BC548C...
- Seite 8 Bau- und Bedienungsanleitung Bild 7: Bargraphanzeigen Bargraph-Anzeige, linker Kanal +UB1 IC103 +UB1 R122 REFOUT aus. Neben der zur eingespeisten NF-Leis- REFADJ tung proportionalen Gleichspannung „NF- C108 C109 IC103 DC” ist dies noch die Messspannung aus MODE LM3914 +UB1 der Temperaturüberwachung „Temp”. Die 100n 100n hier weiterhin noch anliegende Referenz-...
- Seite 9 Bild 8: Schaltungsteile: Analog-/Digitalwandler und Temperatur- Analog-/Digitalwandler 330n 100V management IC10 IC10 180K 150K X I/O BC548C Temp 180K TLC272 Y I/O TLC272 ADR0 ADS1 ADS2 100n ADR1 100K CD4052 100K Temp.Ref TLC274 Temperaturgeführte Lüftersteuerung Temperatur-Notabschaltung +5VD Temp.Ref 400V IC12 IC11 100K 100K...
- Seite 10 Bau- und Bedienungsanleitung Leistungsanzeige +5VD T104 BC327-40 BC327-40 BC327-40 T100 T101 T102 T103 D100 BC327-40 BC327-40 DI100 DI101 DI102 Ω Ω Ω Ω Ω Ω Ω Ω R4 R8 Auto Temp. R- B2 B4 B8 B16 Display +5VD +5VD Mikrocontroller C112 IC105 Anzeigetreiber...
- Seite 11 Bild 10: Netzteil Temperatur-Notabschaltung BC327-40 Spannungsstabilisierung - Digitalteil +5VD 7805 4700u 100n SK13 100n 1N4001 1N4001 100 mAT Spannungsstabilisierung - Messzweig 230V~ Netz- eingang 7806 100n SK13 100n 100n 2x9V/18VA Schadow SK13 4700u 1N4001 1N4001 100n 100n 7906 Spannungsstabilisierung - linker Kanal +UB1 7812 1N4001...
- Seite 12 Bau- und Bedienungsanleitung Spannung („+UB”) für den Messzweig, Bei den Elektrolyt-Kondensatoren ist da- die Monitorlautsprecheransteuerung usw. bei unbedingt die richtige Polung (Minus- Achtung! Die für einige Schaltungsteile benötigte Pol ist am Bauteil gekennzeichnet) zu be- negative Spannung („-UB”) erzeugt der achten.
- Seite 13 Ansicht der fertig bestückten Frontplatine mit zugehörigem Bestückungsplan von der Bestückungsseite (Original- größe: 337 x 81 mm)
- Seite 14 Bau- und Bedienungsanleitung Stückliste: ADL 9000 Frontplatine Widerstände: 82 Ω .. R107, R109-R111, R114-R117 560 Ω .......... R100 1 kΩ ... R102, R104, R106, R119, R121 2,2 kΩ .. R101, R103, R105, R118, R120 4,7 kΩ ......R122, R124 10 kΩ .......... R127 27 kΩ...
- Seite 15 tels Fächerscheibe und Mutter montiert werden. Erst nach dieser mechanischen Sensorschelle Befestigung dürfen die elektrischen Ver- Temperatur- Sensor bindungen durch das Anlöten der An- Axial- Lüfter schlussbeine hergestellt werden. Die Einbaulage der ICs wird, wie bei der Bestückung der Frontplatte, durch die Ge- Kühlkörper häuseeinkerbung festgelegt.
- Seite 16 Ansicht der fertig bestückten Basisplatine (Originalgröße: 337 x 188 mm)
- Seite 17 Bestückungsplan der Basisplatine (Originalgröße: 337 x 188 mm)
- Seite 18 Bau- und Bedienungsanleitung erfolgt mit je einer M3-Schraube, die von Stückliste: ADL 9000 Basisplatine der Lötseite durchzustecken ist, und zuge- höriger Mutter mit Fächerscheibe. Widerstände: LM393 ........IC12 Damit konnten auch die Bestückungsar- 2 Ω/50 W ... R61, R62, R64, R65 BC327-40 ........
- Seite 19 werden die Gehäuseschrauben nacheinan- Tabelle 2: Fehlercodes der ausgerichtet und von unten angezogen. Fehlercode Fehler In die unteren Montagesockel ist je ein Abgleichfehler, Offset für unteren Messbereich Fußmodul mit zuvor eingestecktem Gum- Abgleichfehler, Offset für oberen Messbereich mifuß zu drücken, während die oberen Abgleichfehler, Skalenfaktor für unteren Messbereich Montageöffnungen mit den 4 Abdeckmo- Abgleichfehler, Skalenfaktor für oberen Messbereich...
-
