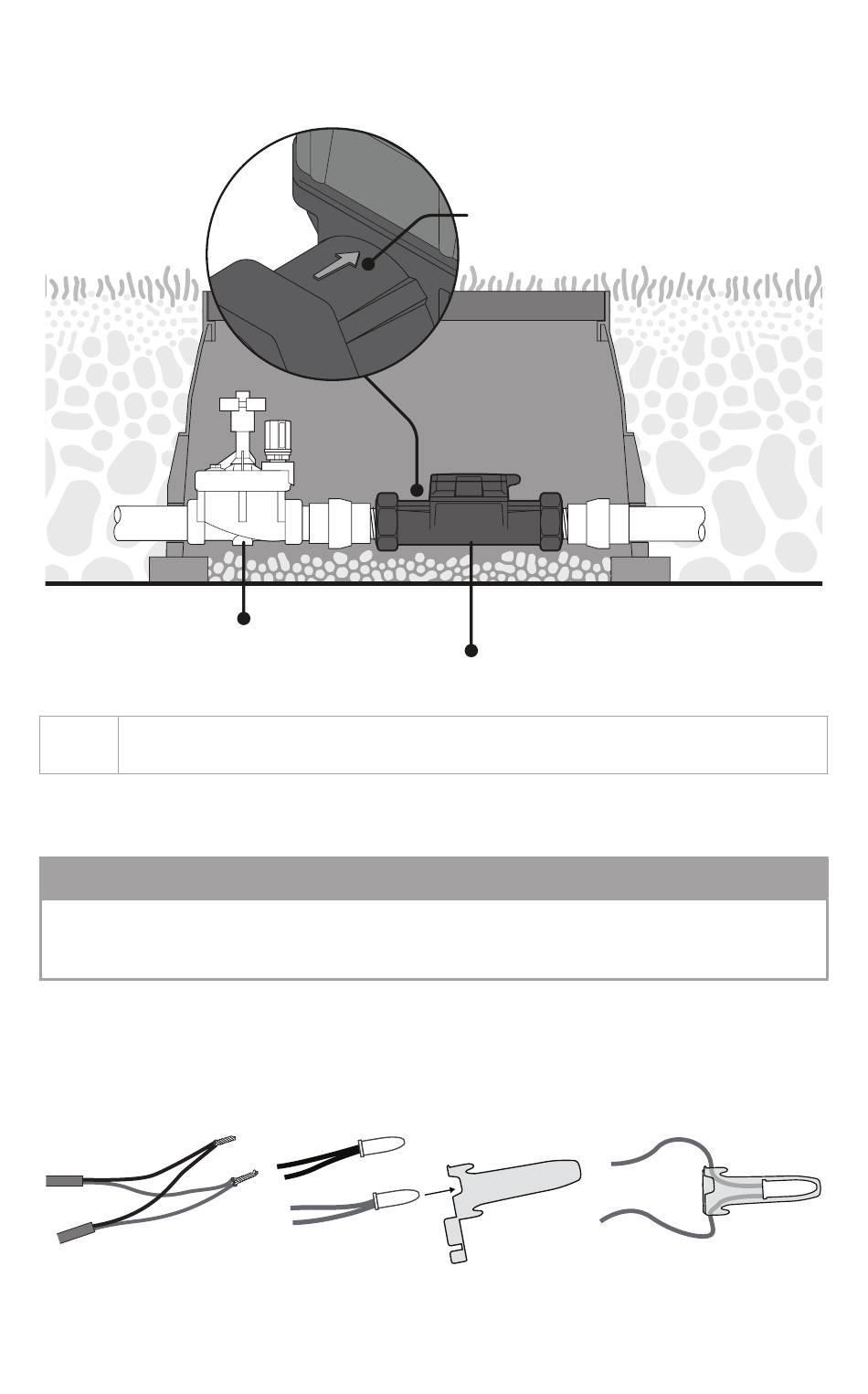

3.1.1 Typische waagerechte Installation (empfohlen)
Hauptventil
Die Produkte der UFS-Serie können in einer senkrecht verlaufenden Leitung installiert
Hinweis
werden, der Pfeil für die Durchflussrichtung muss dann nach oben zeigen.
3.2 Elektrische Installation
Vor dem Beginn der Installations- und vor allen Wartungsarbeiten die Stromzufuhr der Quelle
und oder des Empfängers des Durchflusssensors unterbrechen. Ein direkte Anschluss des
Durchflusssensors an die Stromversorgung (24 V AC, 110 V AC etc.) beschädigt den Sensor.
1. Die Anschlussdrähte des Produktes der UFS-Serie von Rain Bird mit WC-20 Kabelverbindern
mit einem 2-adrigen abgeschirmten 20 AWG Durchflusssensor-Kabel (oder größer)
(abgeschirmtes Kabel von Paige Electric P7162D oder P7315D oder ähnlich) verbinden.
Durchflussrichtung
Durchflusssensor der UFS-Serie
ACHTUNG
7
