(E.) Schließer, extern versorgt, DC
(F.) Öffner, extern versorgt, DC
(G.) Schließer, extern versorgt, AC
(H.) Öffner, extern versorgt, AC
Bei DC-Betrieb: Die Polung der Eingangsspannung beachten.
o
Das Gerät gemäß Anschlussbeispiel anschließen.
i Der Ausgang DC 24 V dient ausschließlich zur Abfrage von potentialfreien
Schaltkontakten. Nicht zur Speisung anderer Komponenten (Zähler oder andere)
verwenden.
i Vom Ausgang DC 24 V gespeiste Eingänge nur für SELV/PELV-Stromkreise verwenden.
i Für den Anschluss mehrerer Zähler mit S0- oder Impulsschnittstelle externe
Spannungsversorgung verwenden.
i Wenn der Ausgang DC 24 V verwendet wird, sollten nicht mehr als 4 Schaltereignisse an
den versorgten Eingängen gleichzeitig erfolgen.
Art.-Nr. 2128REG
Montage, elektrischer Anschluss und Bedienung

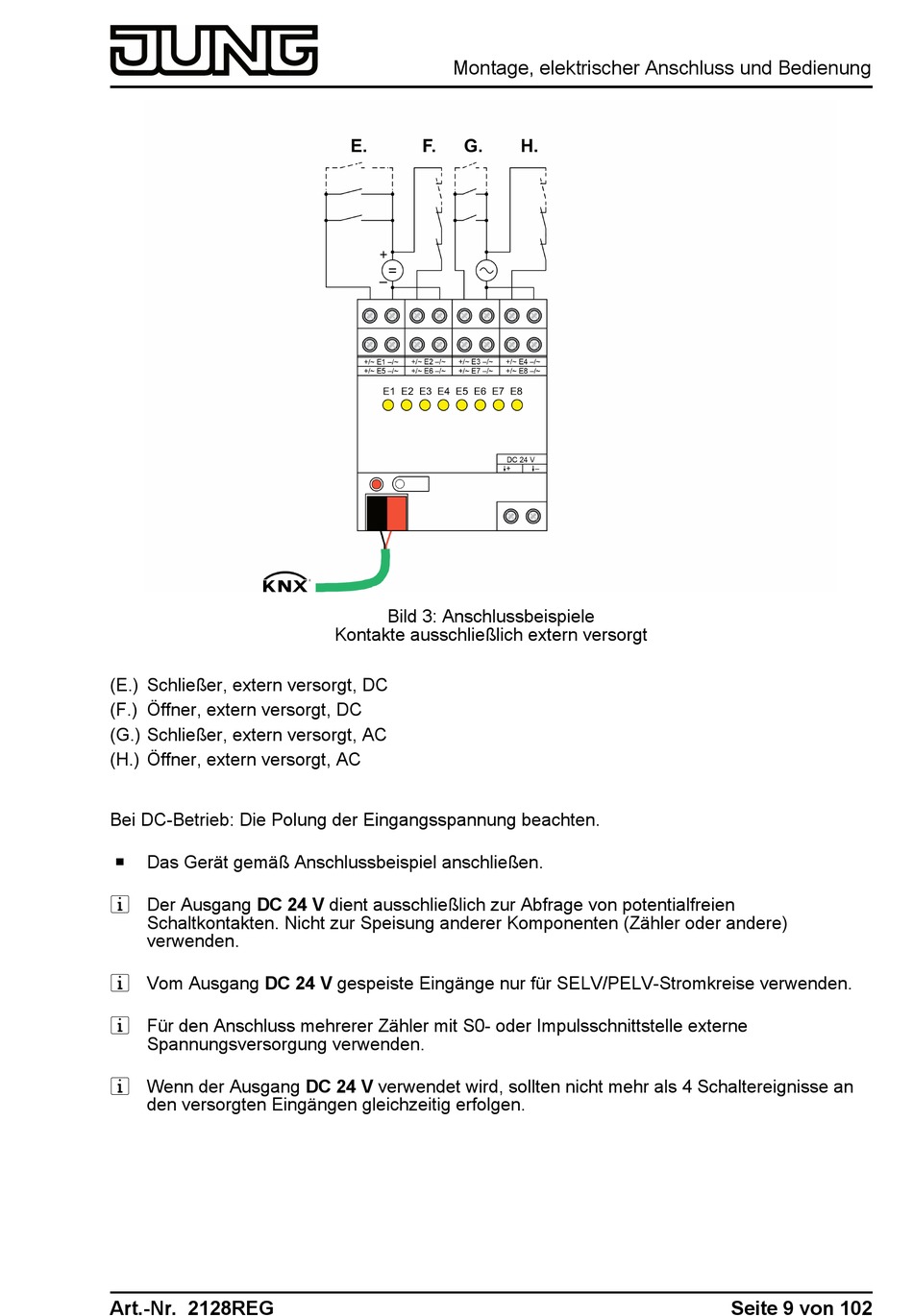

Bild 3: Anschlussbeispiele
Kontakte ausschließlich extern versorgt
Seite 9 von 102
