Gerät anschließen
(A.) 1 Schließer, intern versorgt, DC, SELV
(B.) 1 Öffner, intern versorgt, DC, SELV
(C.) Schließer, intern versorgt, DC, SELV
(D.) Öffner, intern versorgt, DC, SELV
Bei DC-Betrieb: Die Polung der Eingangsspannung beachten.
o
Das Gerät gemäß Anschlussbeispiel anschließen.
i Der Ausgang DC 24 V dient ausschließlich zur Abfrage von potentialfreien
Schaltkontakten. Nicht zur Speisung anderer Komponenten (Zähler oder andere)
verwenden.
i Vom Ausgang DC 24 V gespeiste Eingänge nur für SELV/PELV-Stromkreise verwenden.
i Für den Anschluss mehrerer Zähler mit S0- oder Impulsschnittstelle externe
Spannungsversorgung verwenden.
i Wenn der Ausgang DC 24 V verwendet wird, sollten nicht mehr als 4 Schaltereignisse an
den versorgten Eingängen gleichzeitig erfolgen.
Art.-Nr. 2128REG
Montage, elektrischer Anschluss und Bedienung

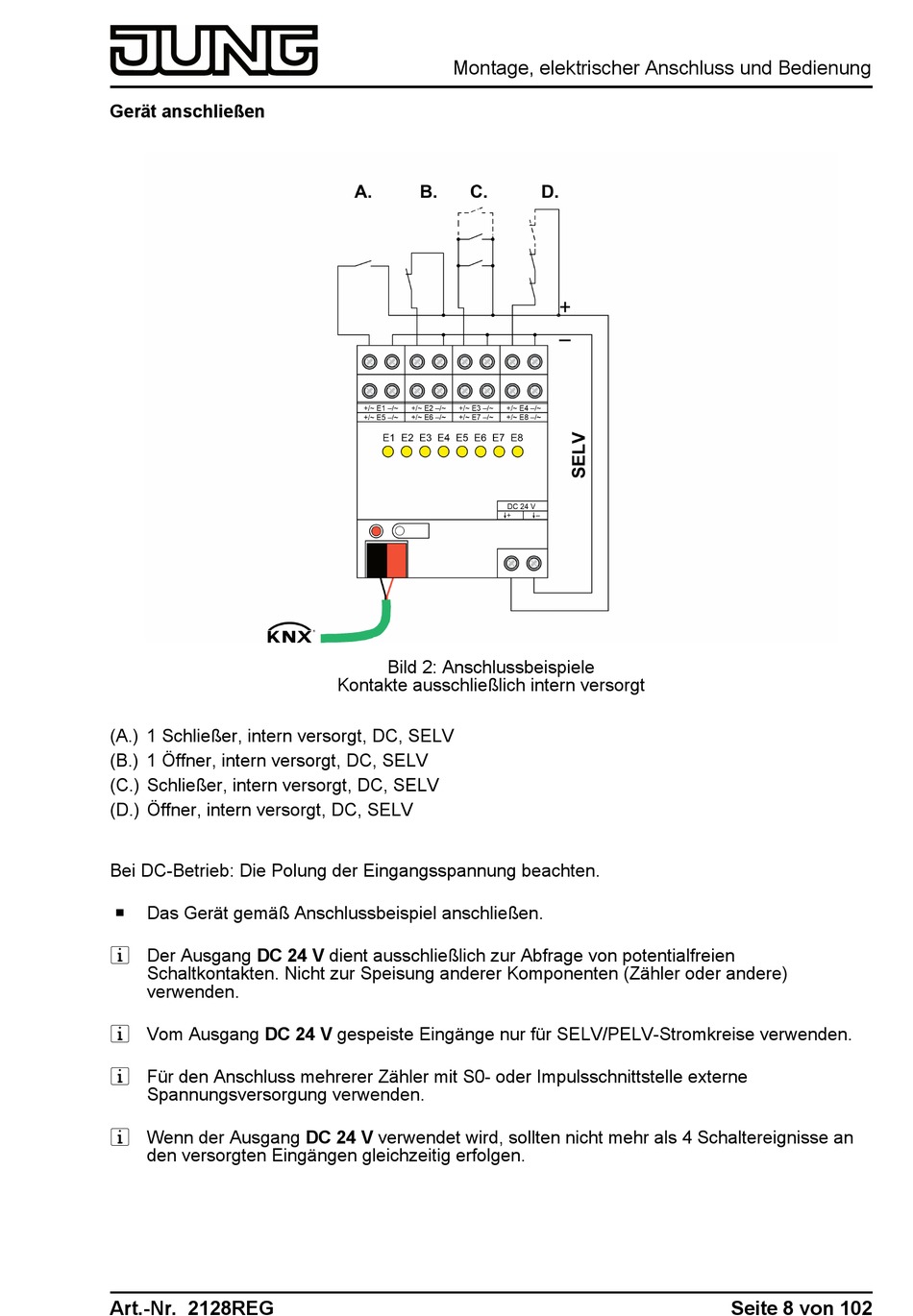

Bild 2: Anschlussbeispiele
Kontakte ausschließlich intern versorgt
Seite 8 von 102
