2.2 Geräteaufbau
Der Binäreingang 8fach ist ein Reiheneinbaugerät. Das Gerät ist für den Einbau in einen
Kleinverteiler geeignet. Für den Einbau werden 4 freie Teilungseinheiten benötigt.
(1) Anschluss Eingänge
(2) Status-LED Eingänge, gelb
Ein: Spannung für Signalpegel "1" liegt an.
Aus: Spannung für Signalpegel "0" liegt an.
(3) Release-Kennzeichnung
(4) Programmier-LED, rot
(5) Programmier-Taste
(6) Anschluss KNX
(7) Spannungsausgang für potentialfreie Kontakte
Art.-Nr. 2128REG
Montage, elektrischer Anschluss und Bedienung

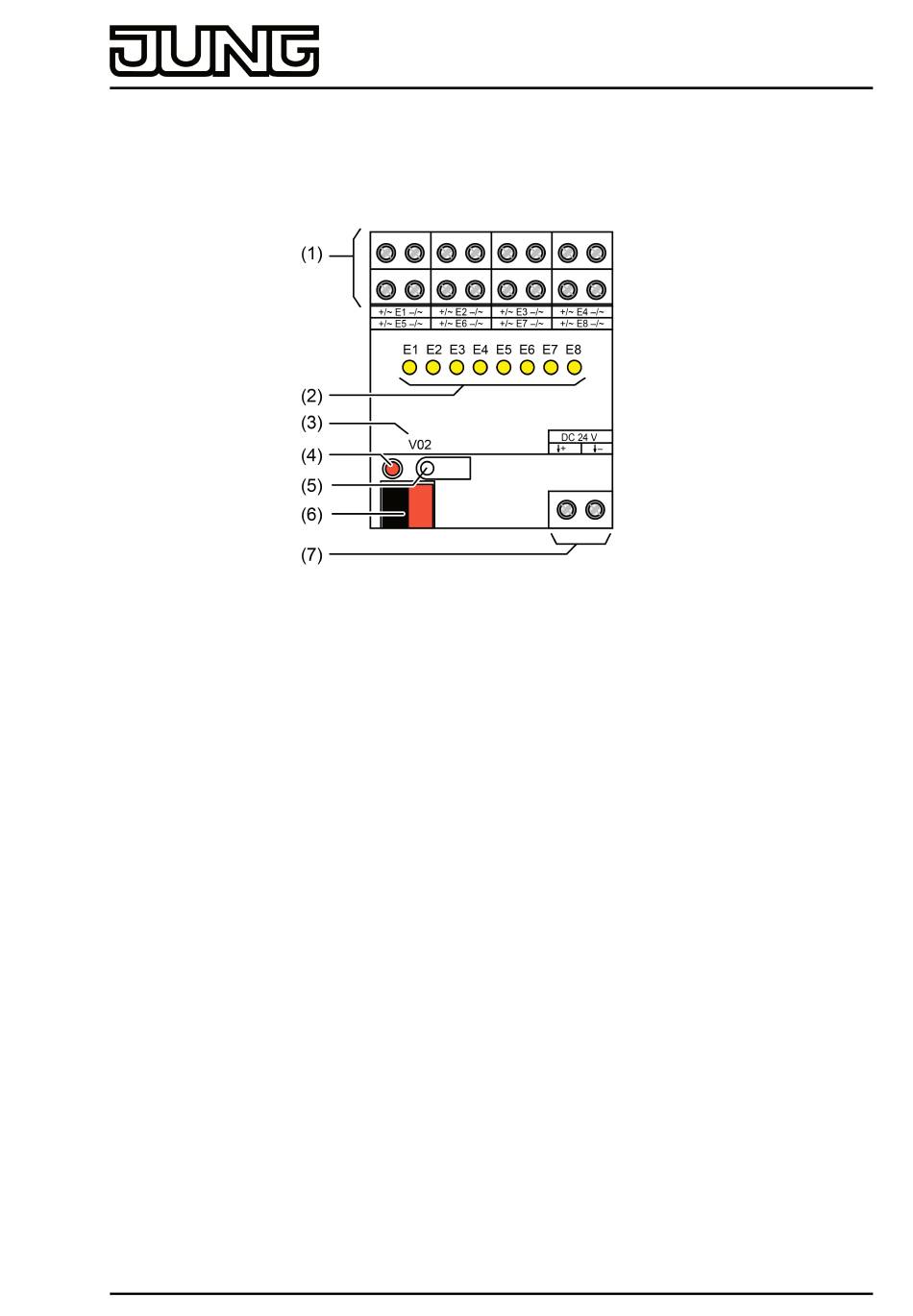

Bild 1: Geräteaufbau Binäreingang 8fach 12...48 V
Seite 6 von 102
