S0- oder Impulsschnittstelle anschließen
i Die Impulszähler-Funktionalität ist nur mit dem Applikationsprogramm 706811 und nur in
Kombination mit Geräten ab Release-Kennzeichnung "V02" gegeben.
(J.) Elektrizitätszähler mit S0-Schnittstelle
(K.) Wasserzähler mit S0-Schnittstelle
(L.) Wasserzähler mit potentialfreier Impuls-Schnittstelle
Bei DC-Betrieb: Die Polung der Eingangsspannung beachten.
o
Das Gerät gemäß Anschlussbeispiel anschließen.
i Der Ausgang DC 24 V dient ausschließlich zur Abfrage von potentialfreien
Schaltkontakten. Nicht zur Speisung anderer Komponenten (Zähler oder andere)
verwenden.
i Vom Ausgang DC 24 V gespeiste Eingänge nur für SELV/PELV-Stromkreise verwenden.
i Für den Anschluss mehrerer Zähler mit S0- oder Impulsschnittstelle externe
Spannungsversorgung verwenden.
i Wenn der Ausgang DC 24 V verwendet wird, sollten nicht mehr als 4 Schaltereignisse an
den versorgten Eingängen gleichzeitig erfolgen.
Art.-Nr. 2128REG
Montage, elektrischer Anschluss und Bedienung

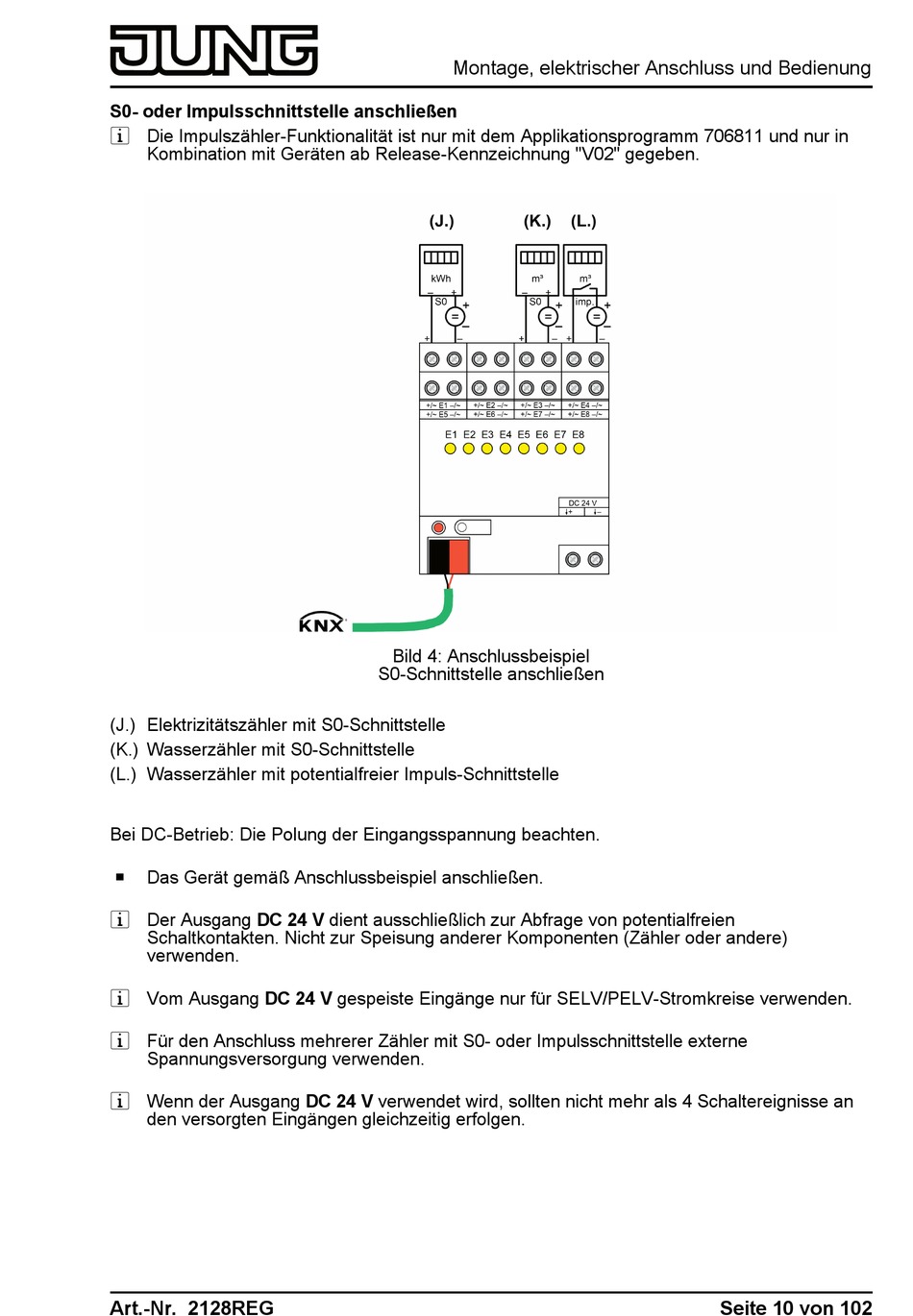

Bild 4: Anschlussbeispiel
S0-Schnittstelle anschließen
Seite 10 von 102
