IC-KP2-1HB6-V15B
Produktbeschreibung

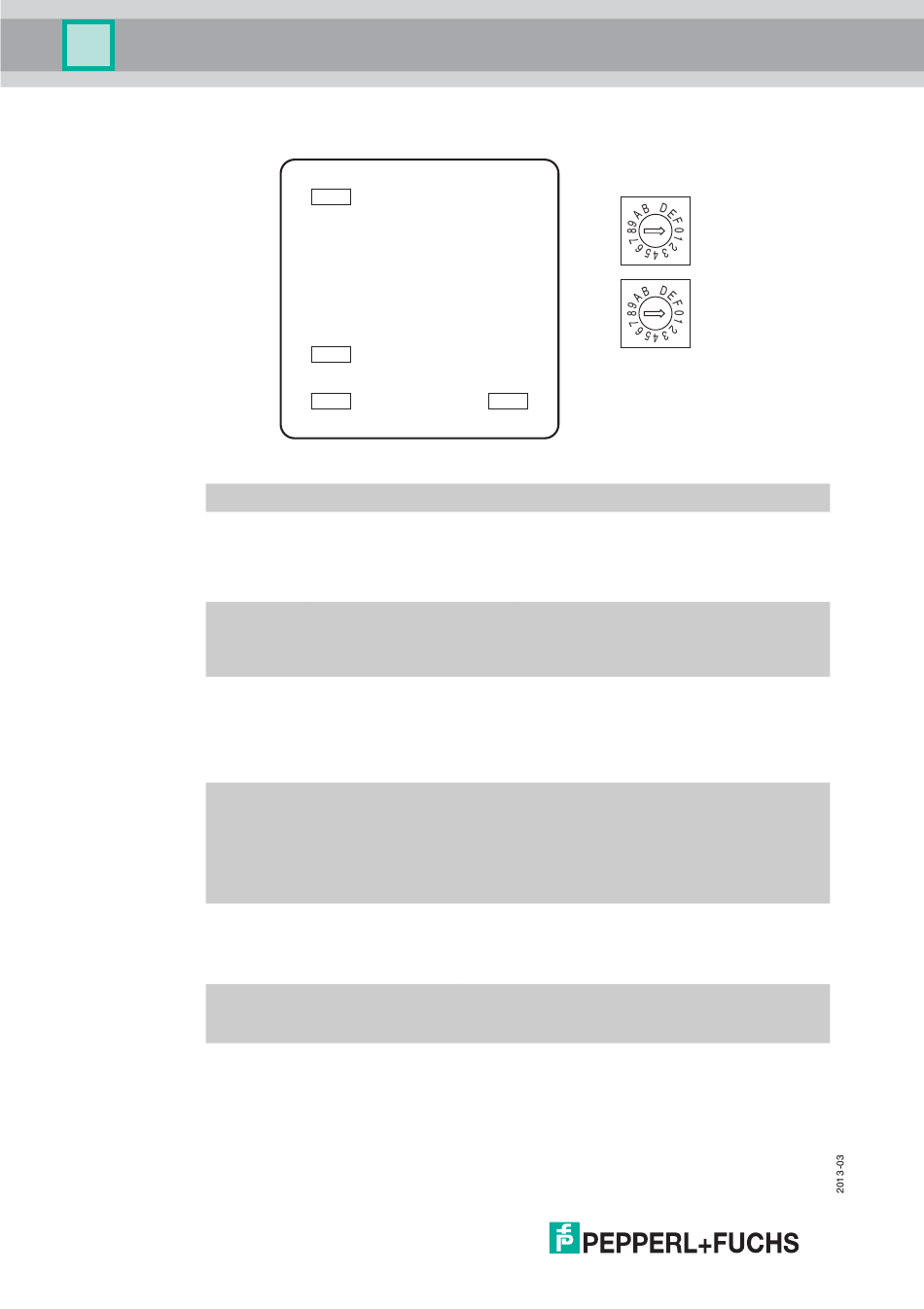

4.7 Anzeigen und Bedienelemente
LEDs
Benennung
1
CH1
PWR/ERR
BUS
Diag
Bedienelemente
Drehschalter
14
1
CH1 CH1
PWR/ERR
Diag
BUS
Funktion
Zustandsanzeige des
Schreib-/Lesekopfs
Anzeige des
angeschlossenen Lesekopfs
Zustandsanzeige der
IDENTControl Compact
Zustandsanzeige des Bus
keine Funktion
Adresseinstellung 00 ... 7E, FF (hexadezimal)
BUS Address (High Nibble): 0 ... 7, F
BUS Address (Low Nibble): 0 ... F
C
BUS Address
(High Nibble)
C
BUS Address
(Low Nibble)
Zustandsbeschreibung
LED leuchtet grün , wenn ein Befehl am
Schreib-/Lesekopf aktiv ist.
LED leuchtet ca. 1 Sekunde lang gelb,
wenn ein Befehl erfolgreich ausgeführt
wurde.
LED leuchtet grün , wenn ein Schreib-
/Lesekopf angeschlossen ist.
LED leuchtet rot bei einem
Konfigurationsfehler.
LED leuchtet grün, wenn die IDENTControl
Compact an eine Energieversorgung
angeschlossen ist und das Interface
betriebsbereit ist.
LED leuchtet rot, wenn ein Hardware-
Fehler vorliegt.
LED ist aus bis zur ersten Kommunikation
über den PROFIBUS.
LED leuchtet grün, wenn sich der Slave im
Data Exchange-Zustand befindet.
LED leuchtet rot, wenn ein Bus-Fehler
vorliegt und kein Data Exchange möglich
ist.
-
