Rot: MODEM-CN
Grün: AUX-IN
Schwarz: CD-IN
Frontplatten-Audioanschluss
AC97 CODEC-Chipsatz
Anschluss für COM2-Schnittstelle
CNR-Erweiterungssteckplatz
AUX-Lüfteranschluss
(ohne Hardwareüberwachung)
WOL-Anschluss
(Wake On LAN)
Sechs 32-Bit PCI-Erweiterungs-
steckplatz (Die PCI-Karten 5 & 6
unterstützen nur den Slave-Modus
WOM-Anschluss
(Wake On Modem)
Zusätzlicher USB-Port
JP35, Jumper zum Aktivieren/
Deaktivieren des IDE RAID-
Controllers (nur bei AX3S Max)
3. und 4. USB-Port
JP34, Jumper zum
Aktivieren/Deaktivieren
des 3. und 4. USB-Ports
GPO-Anschluss
IrDA-Anschluss
Dr. LED-Anschluss
JP30, Die Hard BIOS -
Auswahljumper (optional)
Frontplattenanschlüsse
Anschluss für Systemlüfter
(mit Hardwareüberwachung)
Die Hard BIOS mit 100%
Virusschutz (optional)
x
/
A
X
3
S
P
l
u
s
I
I
-
U
x
/
A
X
3
S
P
l
u
s
I
I
-
U

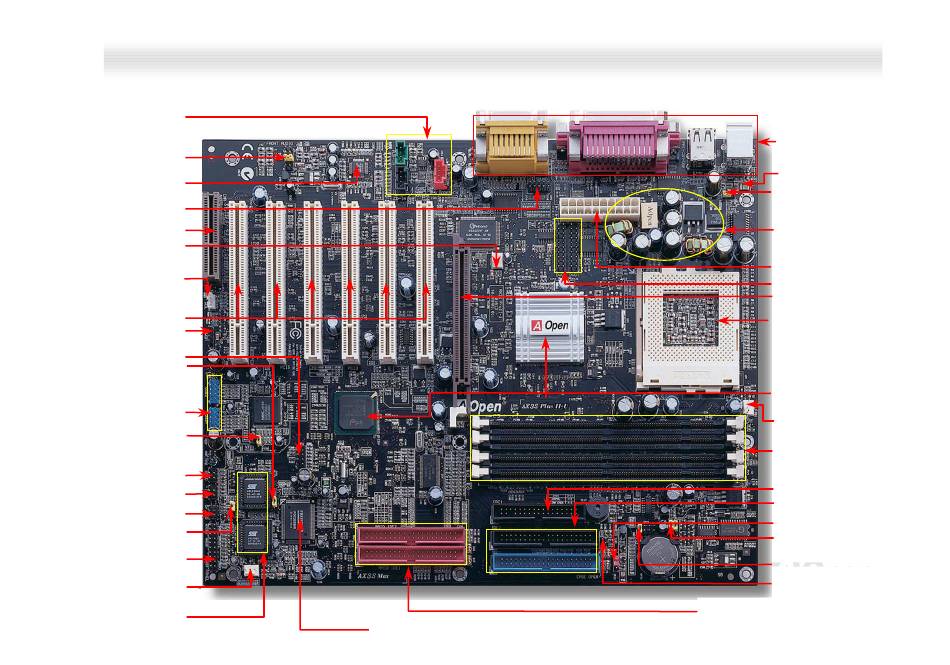

Layout des Motherboards
Promise
(nur bei AX3S Max)
18
®
FastTrak 100™ Lite IDE RAID-Controller
O
n
l
i
n
e
-
H
a
n
d
b
u
c
h
O
n
l
i
n
e
-
H
a
n
d
b
u
c
h
PC99, farbkodiertes Feld auf
der Rückseite Panel
Rücksetzbare Sicherung
Auswahljumper für
Tastatur-Weckfunktion
2200μf Low ESR-
Kondensatoren
ATX-Netzanschluss
DVO-Anschlüsse
AGP 4X-Erweiterungssteckplatz
370-Pin CPU-Sockel mit autom.
Frequenz-/Spannungserkennung f
®
Intel
Pentium III
(Tualatin & Coppermine
werden unterstützt) & Celeron
533MHz~1.2GHz+ CPUs
®
Intel
815E B-Step-Chipsatz
mit Aluminum-Kühlblech
CPU-Lüfteranschluss mit
Hardwareüberwachung
Vier PC-100/133 DIMM-
Steckplätze für max.
512MB
FDD-Anschluss
Zwei ATA 33/66/100
IDE-Anschlüsse
JP14, Jumper zum Löschen des CMOS
Auswahljumper für Dr.
Voice-Sprachversion
JP23 FSB-Auswahljumper
Chassis
Intrusion-Anschluss
Zwei ATA/100 IDE
RAID-Anschlüsse
(nur bei AX3S Max)
