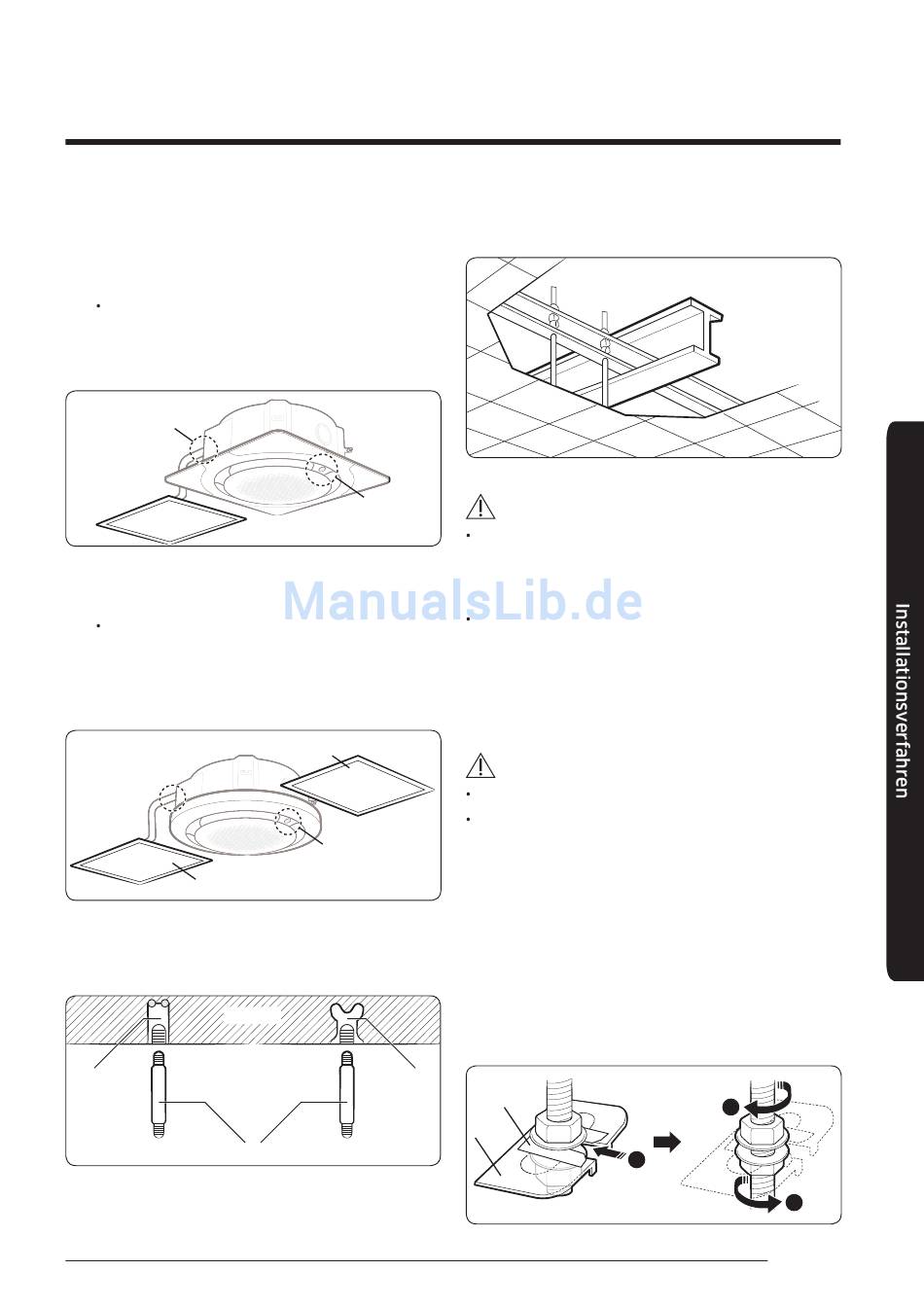

Samsung AC100MXADNH/EU Installationshandbuch Seite 9

2 Führen Sie die folgenden Schritte aus, um die
Inspektionsöffnungen entsprechend dem Blendentyp
anzubringen.
a Bei versenktem Einbau der quadratischen Blende.
Bringen Sie eine Inspektionsöffnung an, die an
den Verbindungsstellen der Kältemittelleitung
und des Ablaufschlauchs ausgerichtet ist. (an
1 Stelle)
Kältemittelleitung
Inspektionsöffnung
b Bei versenktem Einbau der kreisförmigen
Frontblende
Bringen Sie in beiden Richtungen der
Verbindungsstelle der Kältemittelleitung und
des Ablaufschlauchs sowie des Displays des
Innengeräts Inspektionsöffnungen an.
(an 2 Stellen)
Kältemittelleitung
Inspektionsöffnung
3 Bringen Sie Bolzenanker an, verwenden Sie
vorhandene Deckenträger oder konstruieren Sie eine
geeignete Halterung (siehe Abbildung).
Beton
Loch in
Verankerung
Loch im Dübel
Aufhängebolzen(M10) – Vorrat
4 Montieren Sie die Aufhängungsbolzen je nach
Display des
Innengeräts
5 Befestigen Sie die Aufhängungsbolzen mit acht
Inspektionsöffnung
Display des Innengeräts
6 Hängen Sie das Innengerät an den
Dübel
Deckentyp.
ACHTUNG
Stellen Sie sicher, dass die Decke stabil genug ist,
um das Gewicht des Innengeräts zu tragen. Prüfen
Sie vor dem Aufhängen des Geräts die Tragfähigkeit
aller Aufhängungsbolzen.
Wenn die Länge der Aufhängungsbolzen mehr als
1,5 m beträgt, müssen Sie etwas gegen Vibrationen
unternehmen.
Kombinationen aus Muttern und Unterlegscheiben
so, dass Platz zum Aufhängen des Innengeräts bleibt.
ACHTUNG
Sie müssen alle Aufhängungsbolzen montieren.
In der Zwischendecke muss genügend Platz
freigelassen werden, damit bei Wartung und
Reparatur der Zugang zum Anschluss des
Ablaufrohrs und der Kühlmittelleitung möglich ist
bzw. das Gerät bei Bedarf demontiert werden kann.
Aufhängungsbolzen zwischen zwei Muttern
auf. Schneiden Sie einen Stopper aus und legen
Sie ihn auf die Aufhängungsbolzen, um die
Unterlegscheiben zu halten. Entfernen Sie den
Stopper und schrauben Sie die Muttern fest, um das
Gerät zu befestigen.
1
Deckenstütze
2
2
9
Deutsch
