Pixsys ATR243 Handbuch Seite 10

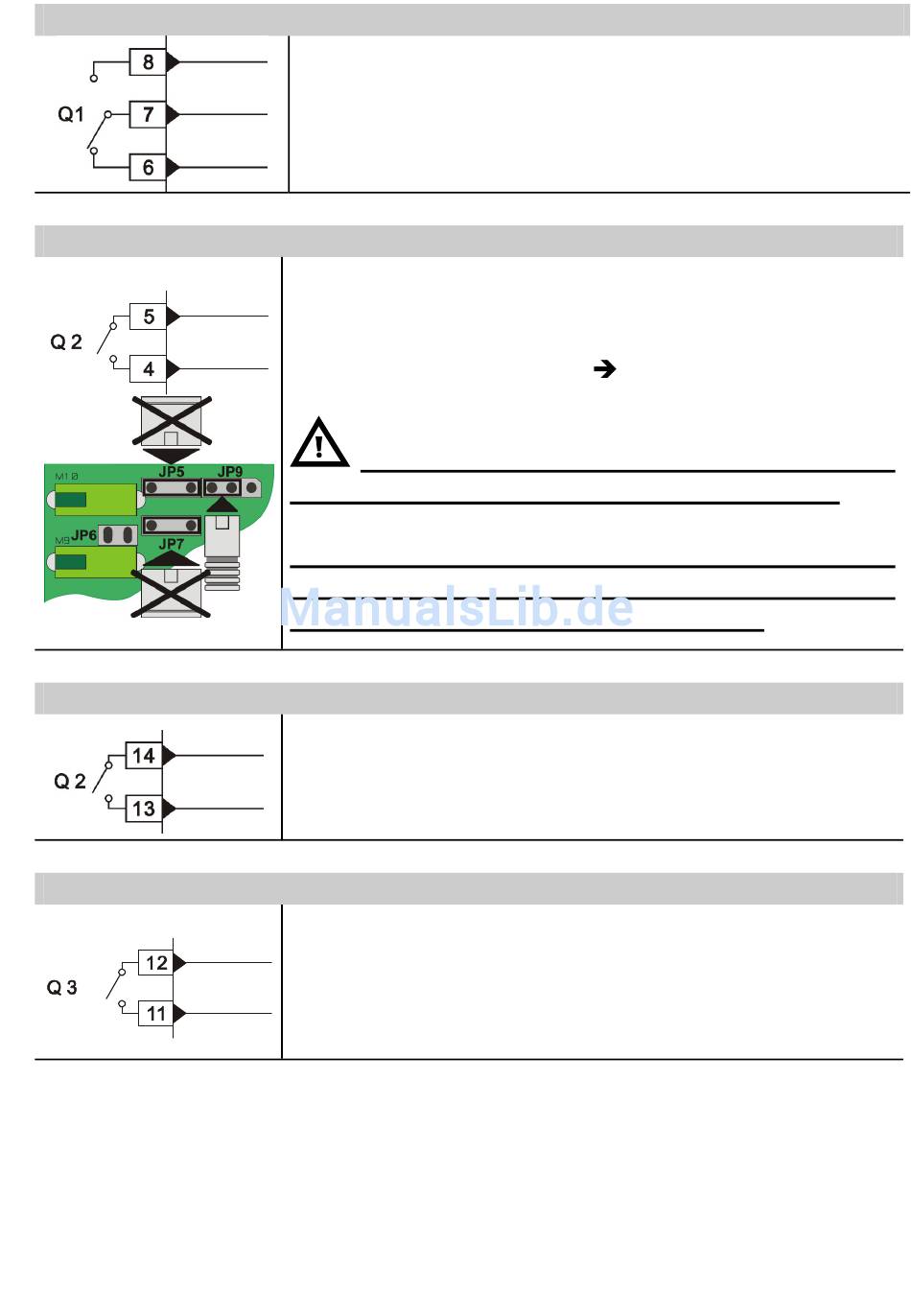

Relais Q1 Ausgang
Relais Q2 Ausgang für ATR243-20ABC
Relais Q2 Ausgang for ATR243-21ABC-T and ATR243-31ABC
Q3 Relay Ausgang für ATR243-31ABC
10
Schaltleistung 5A/250V~ (ohmsch)
Schaltleistung 5A/250V~ (ohmsch)
Bei Q2 als Relais Ausgang, muß die Brücke JP5
und JP7 entfernt werden
Anschluß/Betrieb mit den eingesteckten
Brücken führt zur Zerstörung des Reglers
Für die Modelle
ATR243-31ABC wird der Ausgang Q2 an den
Klemmen 14 and 13 angeschlossen.
Schaltleistung 5A/250V~ (ohmsch)
Schaltleistung 5A/250V~ (ohmsch)
siehe Anschlußbild
ATR243-21ABC-T und
