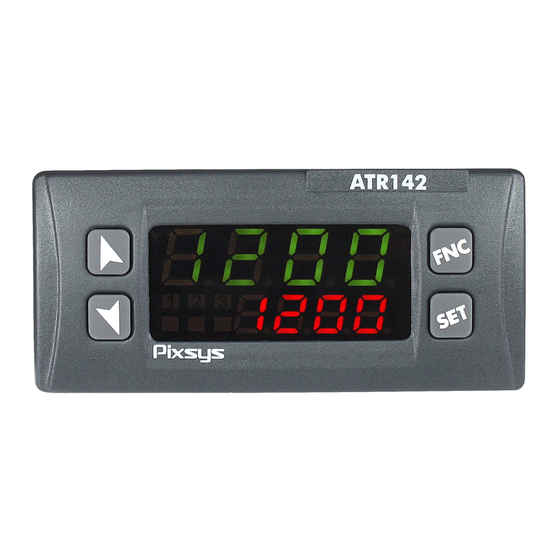

- Seite 1 - REG O LATO RE - CO N TRO LLER ATR1 4 2 M a nua le I nsta lla tore Use r M a nua l...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerinformation ..... Fehler! Textmarke nicht definiert.4 Bestell-/Reglerbezeichnung.... Fehler! Textmarke nicht definiert. Technische Daten.................4 3.1 Allgemeine Daten/Funktion……..……………………………………….4 3.2 Hardware Daten ………………………………………………………….5 3.3 Software Daten …………………………………………………………...5 Abmasse und Einbauhinweise…….……………………………………..…6 Elektrischer Anschluß…………………………………………………..……6 Anschlußschaltbilder……………….………………………….………..7 Anzeige und Tastenfunktionen……………………………….……………10 6.1. Anzeige (Display)…………………….…………………………..…….11 Reglerfunktion……………………………………………………………….12 Modifizierung vom Sollwert und Alarmwert ..………………………12 Auto-Tune ..............………….13 Manuelles Tuning.................13 Automatik Tuning .................13... - Seite 3 Sommario 16 Introduzione........Fehler! Textmarke nicht definiert. 17 Identificazione del modello ..... Fehler! Textmarke nicht definiert. 18 Dati tecnici........Fehler! Textmarke nicht definiert. 19 Dimensioni e installazione ....Fehler! Textmarke nicht definiert. 20 Collegamenti elettrici ...... Fehler! Textmarke nicht definiert. 20.1 Schema di collegamento ..
-
Seite 4: Benutzerinformation
Benutzerinformation Vielen Dank für die Auswahl des Pixsys-Regler ATR142. Mit dem Regler ATR142 können mit einem einzigen Gerät unterschiedliche Anwendungen realisiert werden, unterschiedlichste Sensoren angeschlossen und verschiedene Arten der Ausgänge gewählt werden können. Der (Weit)Spannungsbereich von 24...230 Vac/Vdc ermöglicht den Anschluß... -
Seite 5: Hardware Daten
Eingswiderstand Analog: 0-10V, 0-20 0-10V: Ri>110K or 4-20mA, 0-40mV 0-20mA: Ri<5 Potentiometer: 4-20mA: Ri<5 6K , 150K , 0-40mV: Ri>1M Belastung: 2 Relais (ATR142-ABC) Q1: 8A-250V~ 1 Relais (ATR142-ABC-T) Relais ohmsch Ausgang Konfigurierbar als Schalt- Q2: 5A-250V~ und/oder Alarmausgang ohmsch... -
Seite 6: Abmasse Und Einbauhinweise
Differenzzeit 0,0...999,9 sec (0 eingeschlossen) Hand oder Automatik Tuning, einstellbare Alarme, Schutz von Sollwert und Alarm Reglerfunktion Einstellungen, Aktivierung von Funktionen per digitalen Eingang, Start/Stop vorgeben. Abmasse und Einbauhinweise Dima di foratura 28.5 x 70.5 mm Frontal panel cut-out Spessore suggerito ÷8 Suggested thickness Guarnizione per 32x74... -
Seite 7: Anschlußschaltbilder
Vermeiden vom Einbau in der Nähe von Leistungsschalter, Schützen • und Hochspannungsmotoren und sichern Sie eine ausreichende Entfernung von Filtern, Drosseln, Magneten oder anderen starken induktiv/kapazitiven Verbrauchern. Halten Sie den Reglern von Geräten mit Hochspannung sowie • Frequenzumrichter fern. 5.1 Anschlußschaltbilder Es werden die Anschlußbilder der 2 unterschiedlichen Reglervarianten dargestellt. - Seite 8 Schaltnetzteil weitem Spannungsbereich 24…230 Vac/dc ±15% 50/60Hz – 5,5VA. AN1 Analogeingang Für Thermocoupler K, S, R, J. • Polarität beachten Shield/Schermo • Zur Verlängerung geeingnetes Kabel und Anschlussklemmen verwenden (Kompensation) • Geschirmtes Kabel einseitig erden. Für Temperaturfühler PT100, NI100 • Für 3-Leiter-Anschluss gleiches Shield/Schermo...
- Seite 9 Für Signale 0/4….20mA mit 3-Leiter-Sensor 0/4...20mA Polarität beachten C=Sensor Ausgang B=Sensor Erde/0V A=Sensor Spannungsversorgung PRESSURE TRANSMITTER Für Signale 0/4..20mA Mit externer Spannungsversorgung 0/4...20mA Polarität beachten E xternal supply C=Sensor Ausgang B=Sensor Erde/0V PRESSURE TRANSMITTER Für Signale 0/4...20mA mit 2-Leiter-Anschluss 4...20mA Polarität beachten C=Sensor Ausgang A=Sensor Spannungsversorgung...
-
Seite 10: Anzeige Und Tastenfunktionen
Belastung: Q1: 8A, 250Vac,ohmsch,10 Schaltspiele. 30/3A, 250Vac, cosφ=0.3, 10 operations. Q2: 5A, 250Vac, ohmsch 20/2A, 250Vac, cosφ=0.3, 10 operations. SSR Ausgang SSR Schaltausgang 12V/30mA Digitaler Eingang Einstellung über Parameter Wenn der digitale Eingang in dieser Regler- Version benutzt wird, können keine TC oder Sensoren 0…10V, 0/4…20mA und 0…40mV Signale verwendet werden. -
Seite 11: Anzeige (Display)
6.1 Anzeige (Display) (Voreingestellt) Anzeige vom Istwert grüne Ziffern. Während der Parametrierung wird der jeweilige Parameter angezeigt. (Voreingestellt) Anzeige vom Sollwert rote Ziffern. Während der Parametrierung wird der jeweilige Wert/Funktionsparameter angezeigt. 6.2 Statusanzeigen (LED) EIN, wenn Schaltausgang aktiv. Für motorische Ventile/Klappen leuchtet die LED beim Öffnen und blinkt beim Schließen der Klappe. -
Seite 12: Reglerfunktion
• Einstellung (Erhöhung) des Sollwertes. • Während der Parametrierung wird durch Drücken der Tasten nächste Parameter aufgerufen. gleichzeitigem Drücken der Taste werden die Parameter modifiziert bzw. Werte eingestellt Nach erneutem Drücken der Taste kann der Alarm • Sollwert verändert werden. •... -
Seite 13: Auto-Tune
Wert von der Anzeige Erhöhen oder 2 verändern verkleinern des oder Alarmwertes 7.2 Auto-Tune Das Automatikprogramm errechnet die optimalen Regelparameter und diese werden manuell oder automatisch entsprechend des ausgewählten Parameters 46 gestellt. 7.3 Manuelles Tuning Mit der manuellen Tuning Funktion kann der Benutzer mit einer großen Flexibilität die PID Parameter einstellen. -
Seite 14: Soft Start
Um ein Überschwingen zu vermeiden, werden die Grenzen für die PID Parameter neu kalkuliert und wie folgt festgelegt: Sollwert minus Abweichung (siehe Parameter 47 Zum beenden des Tunings und nicht verändern der PID Werte. Drücken der Taste bis im Display 1 der Parameter und im Display 2 wird angezeigt, drücken der Taste... -
Seite 15: Vor-Einstellung Von Programmzyklen/Einstellungen
Um in den Automatikprozess zu kommen wird die gleiche Tastenfolge benutzt, selektiere im Display 2: LED geht aus und die Funktion schaltet in den Automatikbetrieb. ermöglicht die gleiche Funktion, aber mit 2 • wesentlichen Varianten: • Bei kurzzeitigem Spannungsausfall oder nach Ausschalten wird die manuelle Funktion den letzten... -
Seite 16: Memorykarte (Optional)
Dieser Zyklus startet nach jeder Aktivierung vom Regler oder über den digitalen Eingang, falls dieser unter dem Parameter 50 freigeschaltet wurde. 7.8 Memorykarte (optional) Parameter und Schaltpunkte können mit Hilfe der Memorykarte ausgelesen und in weiteren Regler überspielt werden. Zwei unterschiedliche Möglichkeiten stehen zur Auswahl: •... -
Seite 17: Einstellung Der Default-Werte (Werkseinstellung)
7.9 Einstellung der Default-Werte (Werkseinstellung) Diese Funktion ermöglicht es, die Defaultwerte im Regler wieder herzustellen, d.h. Rücksetzten aller Parameter Wekrseinstellung (Auslieferungszustand). Tasten Effect Funktion Display 1 erscheint wobei die erste Ziffer blinkt, für 3 im Display 2 zeigt Sekunden. Einstellen der blinkenden Eingabe Ziffer und wechseln zur Passwort... - Seite 18 Um die Latch On Funkton zu nutzen, muß der Parameter eingestellt werden Für diese Funktion/Kalibration benutzen Sie bitte folgende Tabelle: Press Effect Operation Ende der Position vom Sensor auf Parameterkonfiguration. den minimalen Wert Display 2 zeigt (entspricht Position vom Sensor auf Einstellen vom Minimalwert den maximalen Wert Anzeige im Display...
-
Seite 19: Digitaler Eingang (Funktionen)
7.11 Digitaler Eingang (Funktionen) Der digitale Eingang ist einstellbar für verschiedene Funktionen, welche die Bedienung am Regler erleichtern. Auswahl der Einstellung durch den Parameter 50 Halt/Werte einfrieren (einstellbar mit oder • Wenn der Eingang aktiv ist, wird der letzte Messwert •... -
Seite 20: Funktion Heizen/Kühlen (Neutrale Zone)
7.12 Funktion Heizen/Kühlen (neutrale Zone) ATR142 kann ebenfalls als 3-Punkt-Regler Kühlen-Heizen mit einstellbarer neutralen Zone eingesetzt werden. Der Schaltausgang muß mit dem Parameter Heizen und der Parameter größer als 0 eingestellt werden, sowie einer der Alarme ( oder ) muß mit dem Parameter parametriet werden. - Seite 21 Funktionen mit überschneidendem Kühlen/Heizen ( > 0) eingestellt werden. In den nachfolgenden Beispielen werden die einzelnen Einstellungen für die Heizen-/Kühlen-Funktion dargestellt: Beispiel mit = 0 und = 0. (COOL) < 0 (HEAT) ACTIVE COMMAND OUTPUT (HEAT) ACTIVE ALARM OUTPUT (COOL) (COOL) (HEAT) ACTIVE...
-
Seite 22: Die Parameter
Der Parameter hat die gleiche Funktion wie der Zyklus im Heizen Der Parameter (Kühlmedium) ermöglicht die Auswahl für den multiplizierenden Wert für das Proportionalband und für Kühlen (PID) Zykluszeit , Basis ist das zu messende Kühlmedium: Kühlmedium Luft 1.00 1.25 Wasser 2.50 Einmal ausgewählt, der Parameter... -
Seite 23: Einzel-Timer
8.1 Einzel-Timer (Single Timer) Beim Einzel-Timer kann die Zeitwert vom Anwender ausgewählt warden. Zum Ausführen diese Operation muß der Parameter 63 wie folgt eingestellt warden: (Einzel-Timer Sekunden) • Zeitwert in Sekunden (mm.ss) (Einzel-Timer Minuten) • Zeitwert ist Minuten (hh.mm) Zum start/stop vom Timer, Drücken der Taste für 1 “. -
Seite 24: Dualer Sequentialer Timer (2 Timer Hintereinander)
Zurück zum Punkt 1, nach Start vom Timer. Display 2 Auswahl vom laufendem zeigt den aktuellen Zeitwert an und LED leuchtet Timer Drücken (nicht blinkend für Timer 1, Beenden vom Counting. blinkend for Timer 2) erlischt. Nach Ablauf vom Timer die LED erlischt und Display 2 blinkt, Anzeige des programmierten Wertes nach Drücken einer der Tasten. -
Seite 25: Dualer-Timer Regelung /Dual Timer Loop
8.4 Dualer-Timer Regelung / Dual Timer Loop Es ist möglich, zwei unterschiedliche Timer zu starten und durch den Anwender den Zeitwert vorzugeben. Nach Ablauf von einem Timer, der andere Timer startet automatisch. Diese Ablauf wiederholt sich standing als Regel- Zyklus. Zum Einstellen von der Dualen-Timer Regelung im Parameter wie folgt vorgehen: (Zweifach-Timer Loop Sekunden) -
Seite 26: Serial Communication
Timer 1-2 Warning Timers 1 und 2 laufen. expiring Serial Communication 9.1 Slave ATR142-ABC-T mit RS485 kann Daten über die serielle Schnittstelle senden und empfangen, Basis ist das MODBUS RTU Protokoll. Diese Funktion ermöglicht es den Reglern die Verbindung einem... - Seite 27 Kommunikation allen verbundenenReglern/einheiten genutzt (broadcast mode), mit der 0 werden alle Regler angesprochen, aber es wird keine Antwort benötigt. Antwort ATR142 kann zeitverzögert sein(in Millisekunden). Diese Verzögerung kann im Parameter 58 eingestellt werden. Nach jeder Änderung von Parameter speichert der Regler den neuen Wert im EEPROM memory (100000 writing cycles), die Sollwerte warden mit einer Zeitverzögerung von 10 Sekunden...
- Seite 28 Reset Modbus Read Description address Write value Device type EEPROM Software version EEPROM Slave Address EEPROM Boot version EEPROM Automatic addressing System code comparison Loading default values: 9999 restore all values 9998 restore all values except for baud-rate and slave address 9997 restore all values except for slave address 9996 restore all values except for...
- Seite 29 Manual reset: write 0 to reset all the alarms. In reading 1012 (0=not resettable, 1=resettable): Bit0 = Alarm 1 Bit1 = Alarm 2 Error flags Bit0 = Eeprom writing error Bit1 = Eeprom reading error Bit2 = Cold junction error 1013 Bit3 = Process error (sensor) Bit4 = Generic error...
- Seite 30 1101 Setpoint1 visualized (decimal as display) EEPROM 1102 Setpoint2 visualized (decimal as display) EEPROM 1103 Setpoint3 visualized (decimal as display) EEPROM 1104 Setpoint4 visualized (decimal as display) EEPROM 1105 Allarme1 visualized (decimal as display) EEPROM 1106 Allarme2 visualized (decimal as display) EEPROM 1107 Setpoint gradient...
-
Seite 31: Master Mode Als Weitermeldung
Slaveadresse wird im Parameter 57 angegeben. Betreffend der Weitermeldung des Sollwertes, und Übertragen zum Slave, ATR142 startet mit dem Lesen des entsprechenden Wortes. Es wird eine Modifikation/Änderung des Wertes im Slave automatisch vorgenommen sowie ein Update im Master. Zwei erfolgreiche Pollings/Übertragungen werden zeitverzögert –... - Seite 32 Die folgende Tabelle beinhaltet die möglichen Optionen unter Berücksichtigung vom Mastermodus zur Übertragung des relevanten Wertes: Description Schreiben Prozeßwert Schreiben Prozess Lesen und Schreiben vom Sollwert Lesen/Schreiben Sollwert Schreiben vom prozentualen Nennwert der P.I.D. Funktion Schreiben anteiligen (Bereich 0-10000) Ausgangswert Lesen und Schreiben vom eingestellten Alarmwert 1 Lesen/Schreiben Alarm 1...
-
Seite 33: Master Mode Prozess Ferngesteuert
Um diese Funktion zu nutzen ist es notwendig Parameter 59 einzusellen. In diesm Modus wird der Prozzeßwert beim ATR142 über die serielle Kommuniaktion eingelesen. Die ID-Nummer vom Slave muß den gleichen Wert (Adresse) haben, einstellbar im Parameter 57 und das zulesende Wort ist eingestellt im Parameter 60 . -
Seite 34: Parameterliste
Parameterliste 10.1 Passwort und Ändern der Parameter Alle möglichen Parameter sind unter Kapitel 11 gelistet. Drücken Effekt Funktion Display 1 zeigt die erste Ziffer blinkt, im für > 3 Sekunden Display 2 erscheint Ändern der blinkenden Ziffer, Eingabe wechseln zur nächsten Ziffer Password oder durch Drücken von... -
Seite 35: Tabelle Aller Parameter
Tabelle aller Parameter Die Tabelle beinhaltet sämtliche möglichen Parameter. Einige sind je nach Ausführung nicht relevant. Schaltausgang : Festlegung vom Ausgangssignal > Default (Werkseinstellung) ATR142-ABC COMMAND ALARM 1 ALARM 2 Q1(offen) Q2(geschlossen) ATR142-ABC-T COMMAND ALARM 1 Q1(offen) SSR(geschlossen) - Seite 36 Sensor: Festlegung vom Eingangsignal . Tc-K -260…1360°C >Default Tc-S -40…1760° C Tc = Thermocupler Tc-R -40…1760° C Tc-J -200…1200°C PT100 -200…600° C PT100 -200…140° C NI100 -60…180°C NTC10K -40…125°C PTC1K -50…150°C PT500 -100…600° C PT1000 -100…600°C 0…10Volt 0…20mA 4…20mA 0…40mVolt Potentiometer Max 6K F.S.
- Seite 37 Lower Limit Setpoint: Unterer Einstellwert, z.B. Pt1000 = -100 (siehe Punkt 2) ∗ -999…+9999 digit ( °C bei Temperatur) Default: 0. Upper Limit Setpoint: Oberer Einstellwert. z.B. Pt1000 = +600 (siehe Punkt 2) -999…+9999 digit* (°C bei Temperatur) Default: 1750. Lower Linear Input: Unterer Einstellwert für analoge Eingänge, z.B.
- Seite 38 Gain Calibration: Korrekturfaktor Istwert; multipliziert den angezeigten Wert mit dem %-Faktor -99.9%…+100.0% >Default: 0.0 Action type:. Regelfunktion Heizen (NO) >Default Kühlen (NC) wenn der Prozess über den Sollwert, ist der Ausgang deaktiviert (Heizen) Command Reset: Zustand/Stellung vom Schaltausgang nach einem Reset (immer automatisch aktiviert bei PID Funktion).
- Seite 39 Command Hysteresis: Hysterese in ON/OFF oder neutrale Zone in P.I.D. ∗ -999…+999 digits ,Zehntel ° C bei Temperatur >Default: 0.0 Command Delay: Schaltausgang/Zeitfaktor (nur in ON/OFF Funktion). (Bei Servoventile/klappen wird die Laufzeit der Klappe zwischen geschlossen und offen eingestellt).. -180…+180 Sekunden, Zehntel von Sekunden bei Klappen. Negative: Laufzeit zum Schließen Positive : Laufzeit zum Öffnen Default: 0.
- Seite 40 Cycle Time: Zykluszeit für (Proportionale Ausgänge(10/15 Sek. für PID Kontakte, 1 Sek für PID bei SSR oder motorische Motorventile laut Herstellerangaben) 0.1-300.0 Sekunden >Default: 10.0. Für motorische Klappen ist die min. Zeit 1.0 Sekunden Output Power Limit: Ausgangsleistung in % Limit of output power %.
- Seite 41 Alarm 1 State Output: Alarm 1 Kontaktstellung und Eingriffspunkt (n.o. start) Normal offen, aktiv im Start >Default (n.c. start) Normal geschlossen, aktiv im Start (n.o. Grenzwert) Normal offen,aktiv bei Alarm (n.c. Grenzwert) Normal geschlossen bei Alarm Alarm 1 Reset: Zurücksetzen vom Alarmkontakt 1. Automatisches Reset >Default Manueller Reset Manueller Reset gespeichert...
- Seite 42 Alarm 1 Verzögerungszeit: -180…+180 Sekunden >Default: 0. Negativ: Verzögerung beim Rückgang des Alarmes Positive: Alarmverzögerungszeit Alarm 1 Setpoint Protection: Alarmwert 1 Einstellung. Sperren für Anwender >Default Gesperrt Gesperrt und verborgen (nicht angezeigt) Alarm 2: Auswahl/Eingriff für Alarm 2 Alarmeinstellung abhängig zu AL2. Disabled >Default Absoluter Alarm Band Alarm...
- Seite 43 Alarm 2 State Output: Alarm 2 Kontaktstellung und Eingreifpunkt (n.o. start) Normal offen, aktiv bei Start. >Default (n.c. start) Normal geschlossen, aktiv bei start. (n.o. Grenzwert) Normal offen, aktiv bei Alarm (n.c. Grenzwert) Normal geschlossen, aktiv bei Alarm Alarm 2 Reset: Zurücksetzen vom Alarmkontakt 2. Automatisches Reset >Default Manuelles Reset Manuelles Reset gespeichert...
- Seite 44 Alarm 2 Delay: Alarm 2 Verzögerungszeit -180…+180 Sekunden >Default: 0. Negativ: Verzögerung nach Rückgang des Alarmes. Positiv: Alarmverzögerungszeit. Alarm 2 Setpoint Protection: Alarm 2 Einstellung. Benutzer/Anwender kann Wert nicht verstellen >Default Gesperrt Gesperrt und verborgen (nicht angezeigt) Cooling Fluid: Auswahl vom Kühlmedium für Kühlen/Heizen PID Luft >Default Wasser...
- Seite 45 4 Samples Mean 5 Samples Mean 6 Samples Mean 7 Samples Mean 8 Samples Mean 9 Samples Mean 10 Samples Mean >Default 11 Samples Mean 12 Samples Mean 13 Samples Mean 14 Samples Mean 15 Samples Mean Conversion Frequency: Abtastfrequenz vom Analog-Digital Konverter 242 Hz Max ADC conversion frequency 123 Hz...
- Seite 46 Visualization Filter: Visualisierung Filter. Aktualisieren der Anzeige vom eingelesenen Wert (unabhängig von der ADC Wandlerfrequenz) Disabled >Default Pitchfork filter First Order First Order with Pitchfork 2 Samples Mean 3 Samples Mean 4 Samples Mean 5 Samples Mean 6 Samples Mean 7 Samples Mean 8 Samples Mean 9 Samples Mean...
- Seite 47 Operatine Mode: Auswahl Betriebsmodus Regler >Default Programmzyklus 2 Grenzwertschalter Switch 2 Grenzwertschalter als Impuls 3 Grenzwertschalter als Impuls 4 Grenzwertschalter als Impuls Automatic / Manual: Einstellung Automatik/Hand selection. Disabled >Default Freigegeben/möglich Freigegeben/möglich gespeichert Digital Input: Digitaler Eingang Funktion/Zuordnung Par. 48 eingestellt als oder Disabled >Default Start/Stop...
- Seite 48 oder Voreinstellung Zyklus Disabled >Default: 0. ∗ 1-9999 Digit/Zeit ° C/Stunden (im Display Zehntel °C bei Temperatur) Maintenance Time: Haltezeit für Zyklus Voreinstellungen 00.00-24.00 hh.mm >Default: 00.00 User Menu Cycle Programmed : Anwender kann steigenden/fallenden Gradienten und die Haltezeit einstellen Disabled >Default steigenden Gradienten (modify gradient) Haltezeit (modify time)
- Seite 49 Degree: Auswahl der Temperatureinheit Celsius >Default Fahrenheit Baud Rate: Einstellung der Baudrate für die serielle Kommunikation >Default Slave Address: Regler-/Slaveadresse für die serielle Kommunikation 0 – 255 >Default: 254. Serial Delay: Serielle Verzögerungszeit 0 – 100 Millisekunden >Default: 20. Master: Auswahl vom Mastermodus. Disable >Default Schreiben Prozess Write Process Lesen/Schreiben Sollwert...
- Seite 50 retransmission 0x0000 – 0xFFFF hexadecimal >Default: 0x03E9. Lower Limit Retransmission: Lower limit retransmission range -999 – 9999 digit ∗ degrees if temperature >Default: 0. Upper Limit Retransmission: Upper limit retransmission range ∗ -999 – 9999 digit degrees if temperature >Default: 0. Timer Function: Einstellung 1 oder 2 Timer, welche vom Menü...
-
Seite 51: Alarm Intervention Modes
cycle desabled (natürliche Kühlung) >Default: 0. 1-9999 ° C /Stunden, Zehntel im Display Betriebsart der Alarmausgänge Absoluter Alarm oder Grenzwert Alarm ( selection ) Der absoluter Alarm in der Betriebsart Heizen Alarm Spv (Par.11 ausgewählt Hysteresis ) und Hysteresewert parameter >... - Seite 52 Time Der absoluter Alarm in der Hysteresis Betriebsart Kühlen parameter > 0 (Par.11 ausgewählt ) und Hysteresewert Alarm Spv größer als “0” (Par.28 > 0). Alarm Dieses Beipiel gilt für Alarm 1; es output kann auch für die Alarme 2 und 3 angewendet werden, falls beim Regler die Alarme zur Verfügung stehen.
- Seite 53 Dieses Beipiel gilt für Alarm 1; es kann auch für die Alarme 2 und 3 angewendet werden, falls beim Regler die Alarme zur Verfügung stehen. Band Alarm ( selection ) Bandalarm Hysteresewert Alarm Spv größer als “0” (Par.28 Hysteresis parameter >...
- Seite 54 a) Dieses Beipiel gilt für Alarm 1; es kann auch für die Alarme 2 und 3 angewendet werden, falls beim Regler die Alarme zur Verfügung stehen. The example refers to alarm 1; the function can also be enabled for alarms 2 and 3 on models that include it.
-
Seite 55: Fehlermeldungen Regler Und Eingänge
Hysteresis Unterer Grenzwertalarm in parameter > 0 Bezug auf den Alarmwert Alarm Spv kleiner als “0” und Hysterese- wert größer als “0” Comand Spv (Par.28 > 0). a) Dieses Beipiel gilt für Alarm 1; Time es kann auch für die Alarme und 3 angewendet werden, falls Alarm output... - Seite 56 Messfühler offen (Drahtbruch/offene Überprüfen der Verbindung Klemmstelle) oder Raum- und der E-05 /Umgebungs-temperatur Anschlüsse/Klemmstellen. außerhalb des zulässigem Bereiches. Überprüfen der seriellen Off-line im Master bei Leitung, baud-rate und der E-06 serieller Kommunikation. Regler Adresse (ID). Fehlende Kalibration Hersteller anrufen E-08...
-
Seite 57: Konfiguration Mit Easyup
Parameter unterschiedliche Komponenten angeschlossen werden. Dieses geschieht über den von Pixsys entwickelten EASY-UP Code. So werden Sensoren und die zugehörigen Parameter automatisch im Regler gesetzt. Anhand der Code-Liste in der Bedienungsanleitung können Sensoren und Aktuatoren (SSR, motorische Ventile/Klappen, etc.) mit EASY-UP eingegeben werden und damit werden alle relevanten Parameter im Regler (außer Selektion von PT100 im Parameter “Sensor”... -
Seite 58: Übersicht Der Parameter
Übersicht der Parameter Datum: Model ATR142: Monteur: System: Bemerkungen: Command output type selection Analog input configuration Number of decimal points Lower limit setpoint Upper limit setpoint Lower limit range An1 only for linear Upper limit range An1 only for linear Automatic setting of linear input limits. - Seite 59 Alarm 1 hysteresis Alarm1 delay Alarm 1 set protection Alarm 2 selection Alarm 2 output contact and intervention type Reset type of alarm 2 contact State of contact for alarm 2 output State of OUT2 led Alarm 2 hysteresis Alarm 2 delay Alarm 2 set protection Cooling fluid type Proportional band multiplier...
- Seite 60 Select value to retransmit by ModBus Seelct address for retransmission Lower limit of retransmission range Upper limit of retransmission range Timer Function Falling Gradiente...
- Seite 61 Notes...
- Seite 62 Bitte sorgfältig die Sicherheitsvorschriften und die Bedienungsanleitung lessen, bevor der Regler angeschlossen und inbetrieb genommen wird. PIXSYS Via Tagliamento, 18 30030 Mellaredo di Pianiga (VE) www.pixsys.net e-mail: sales@pixsys.net support@pixsys.net Software Rev. 1.11 2300.10.092-RevF 310510 *2300.10.092-F* Regulus GmbH In den Zeiläckern 16 74670 Forchtenberg-Ernsbach Tel.: 07947 –...
