Der nächste Schritt im Konfigurationsworkflow besteht darin, das EnOcean-Gerät
mit einem GWT zu verbinden.
8.2.2 Hinzufügen von Einträgen zum Übersetzungsdatenraster
Normalerweise müssen Sie den ursprünglichen Eintrag, den das System dem Daten-
übersetzungsraster hinzufügt, nicht bearbeiten. Basierend auf dem EEP-Profil für das
Gerät und den Herstellerangaben können Sie weitere Einträge hinzufügen, um die benö-
tigten Daten in BACnet-Objekte zu bringen. Wenn Sie mit den Eingaben fertig sind, kli-
cken Sie auf
Mapping-Objekte zu erstellen.
1. Klicken Sie auf die Schaltfläche + Hinzufügen , um einen neuen leeren Eintrag zu
erstellen, den Sie so konfigurieren können, dass er dem EEP-Profil dieses Geräts
entspricht. Fügen Sie so viele Einträge wie nötig hinzu. Der Bereich für die
BACnet-Objekte beginnt bei 10.000. Sie können nach jeder Eingabe auf die Schalt-

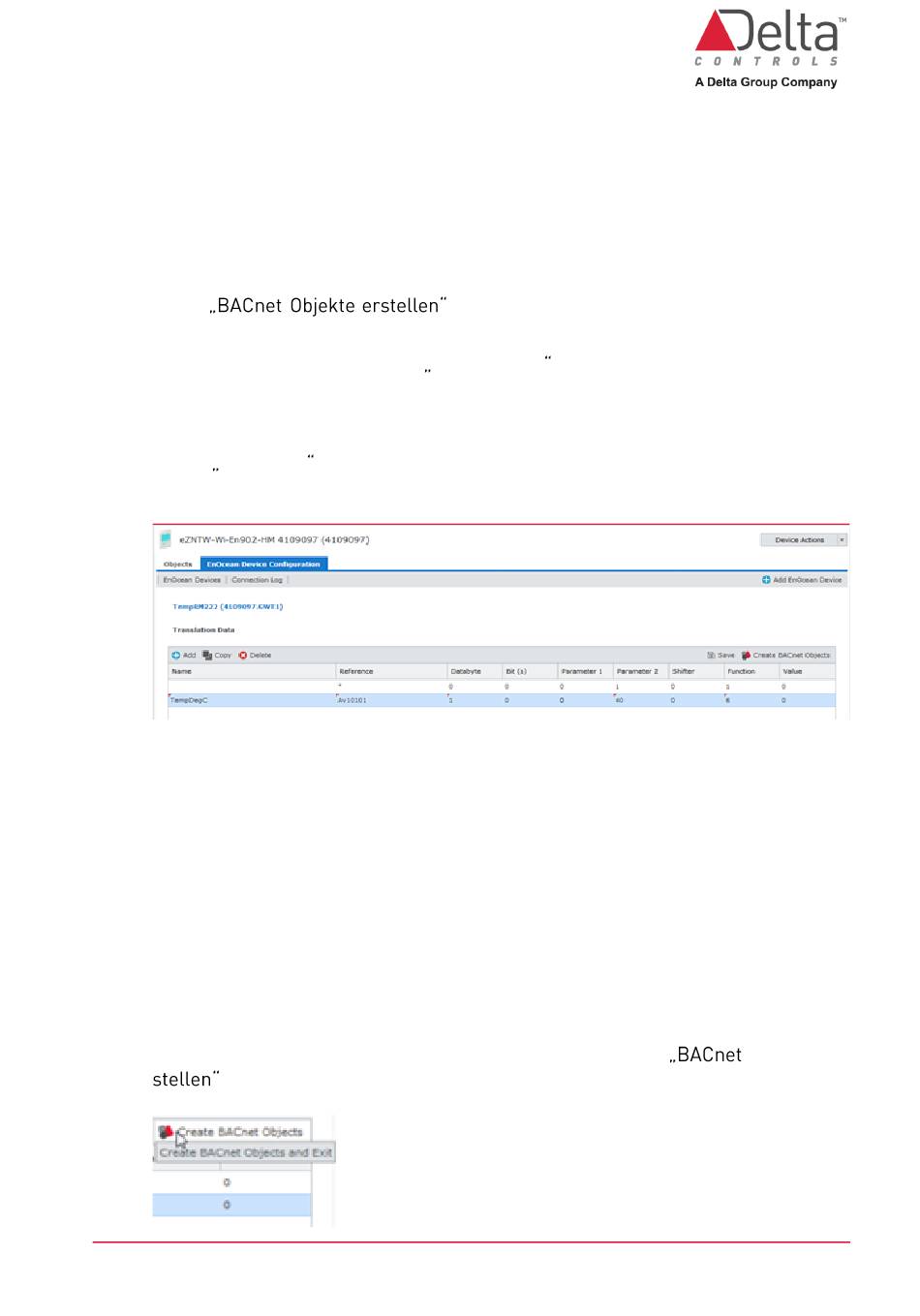

fläche Speichern über dem Rasterbereich klicken. In der folgenden Abbildung
wird die BACnet-Objektreferenz für die zweite Zeile in GWT1 als AV10101 angege-
ben.
Der eZNTW ist ein enteliZONE Controller und die Formel für die Instanz einer
EnOcean BACnet Objektreferenz lautet: TT1GGnn
Wobei:
TT ist der Objekttyp von entweder AI, BI, AV, BV, MV
GG ist die zweistellige Objektinstanznummer des GWT (00-99)
nn ist die zweistellige Instanznummer des BACnet-Objekts (00-99)
Beispielsweise kann GWT6 BACnet-Objektinstanzen im Bereich von 10600 bis
10699 haben. Wenn AV2 (02) von GWT6 (06) erstellt wird, wird die Referenz zu
AV10602. Die Objektinstanznummer selbst muss eindeutig sein. Sie können bei-
spielsweise nicht AV10602 und BV10602 gleichzeitig haben.
2. Wenn alle Einträge zu den Übersetzungsdaten hinzugefügt wurden, klicken Sie im
oberen rechten Bereich des Übersetzungsdatenrasters auf
. Diese Schaltfläche speichert alle ausstehenden Änderungen auf der
Seite und erstellt dann die BACnet-Mapping-Objekte.
DE-eZNTW-Wi Programmierbarer Funkthermostat Applikationsanleitung.docx
-
, um die Daten zu speichern und alle BACnet-
-Objekte er-
Seite 57 von 137
