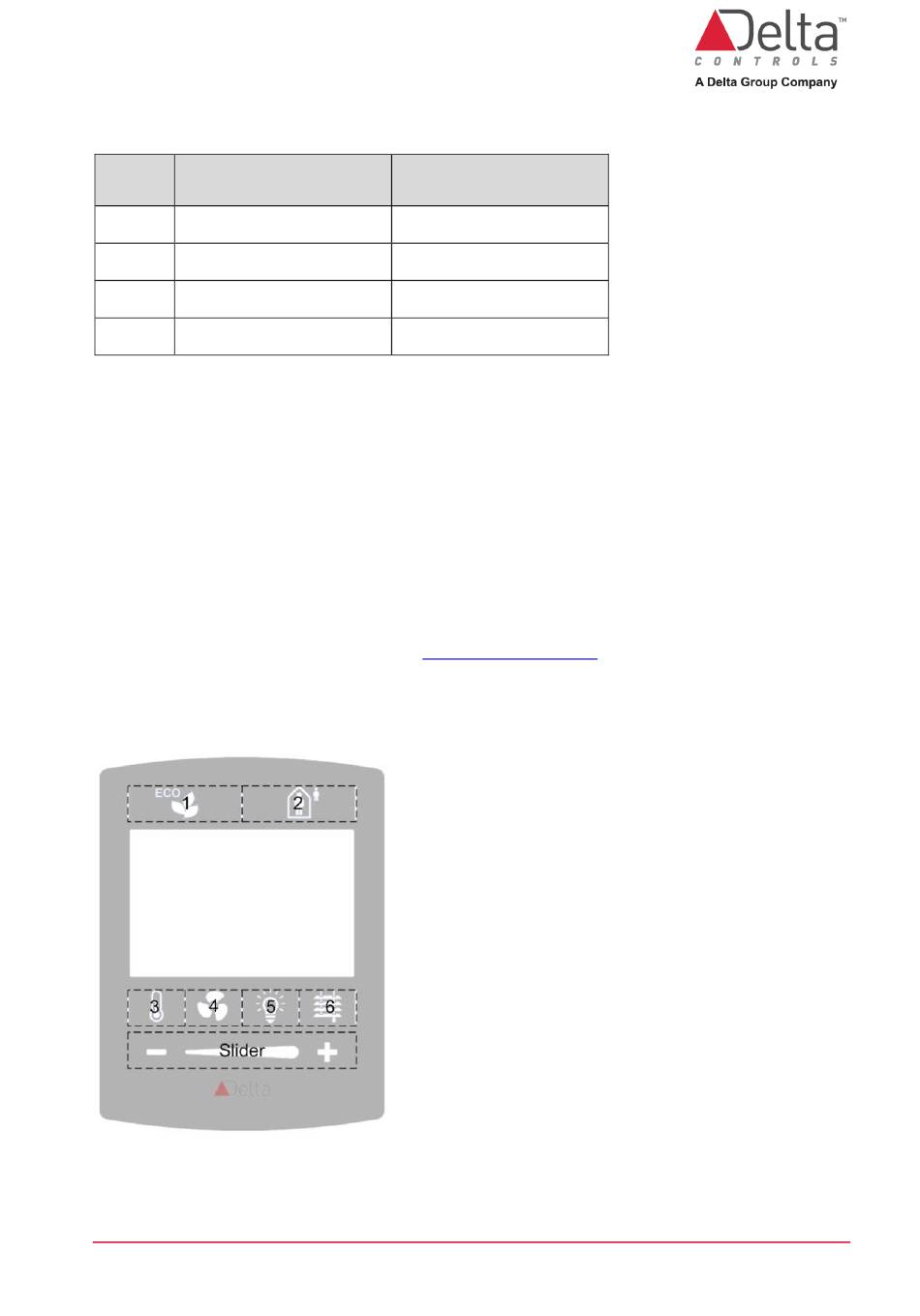

Die folgende Tabelle fasst die Schaltflächenoptionen zusammen, die für jede Zeile ver-
fügbar sind:
Tasten-
Obere Zeile
anzahl
1
1+2+3+4
2
1+2 & 3+4
3
1 & 2+3 & 4
4
1, 2, 3, 4
Das Tastenlayout ist werkseitig so eingestellt, dass es dem Overlay entspricht; Sie kann
jedoch über das Konfigurationsmenü auf dem Display geändert werden, wenn eine an-
dere Kombination zum Testen erforderlich ist.
14.1.2 Konfiguration von Schaltflächen und Schiebereglern
Die Konfiguration des Tastenlayouts befindet sich im Konfigurationsmenü. Für jede Taste
werden Zuordnungen erstellt, um den physischen Berührungsbereich einer logischen
Taste zuzuordnen.
Jede Reihe der Touch-Bereiche 1-4 und 5-8 kann intern als 1, 2, 3 oder 4 Tasten konfi-
guriert werden. Dadurch können größere Bereiche wie eine einzelne Schaltfläche behan-
delt werden, um der verwendeten Schaltflächenüberlagerung zu entsprechen. Weitere
Informationen finden Sie im Abschnitt Konfigurationsmenü.
Der Schieberegler am unteren Rand des Displays dient zum Erhöhen und Verringern von
Werten durch eine Schiebebewegung oder eine Berührung der Plus- oder Minus-Schalt-
flächen.
(Firmware-Versionen vor R3.1.3) Die aktive Zone des Schiebereglers ist unabhängig von
der Schaltflächenüberlagerung immer vorhanden.
DE-eZNTW-Wi Programmierbarer Funkthermostat Applikationsanleitung.docx
Untere Zeile
5+6+7+8
5+6 & 7+8
5 & 6+7 & 8
5, 6, 7, 8
Seite 105 von 137
© Delta Controls Germany 2022
