Montage
Die Rückwand des eZNTW wurde für die direkte Montage auf einen Schaltkasten
entwickelt. Die Maße des Gerätes variieren, abhängig von der gewählten Konfiguration,
wie im Folgenden dargestellt.
Die Ausführung der CO
Die eZNTW / eZNT sind jedoch nicht mit der eZNS CO
Die Standard Eingangs- / Ausgangs Belegung der Rückplatten ist für alle drei Produkte
identisch: eZNS, eZNT und eZNTW.
Ein Teil des Textes, der in den Kunststoff der Rückplatte eingegossen ist, ist für das eZNTW
möglicherweise nicht relevant.

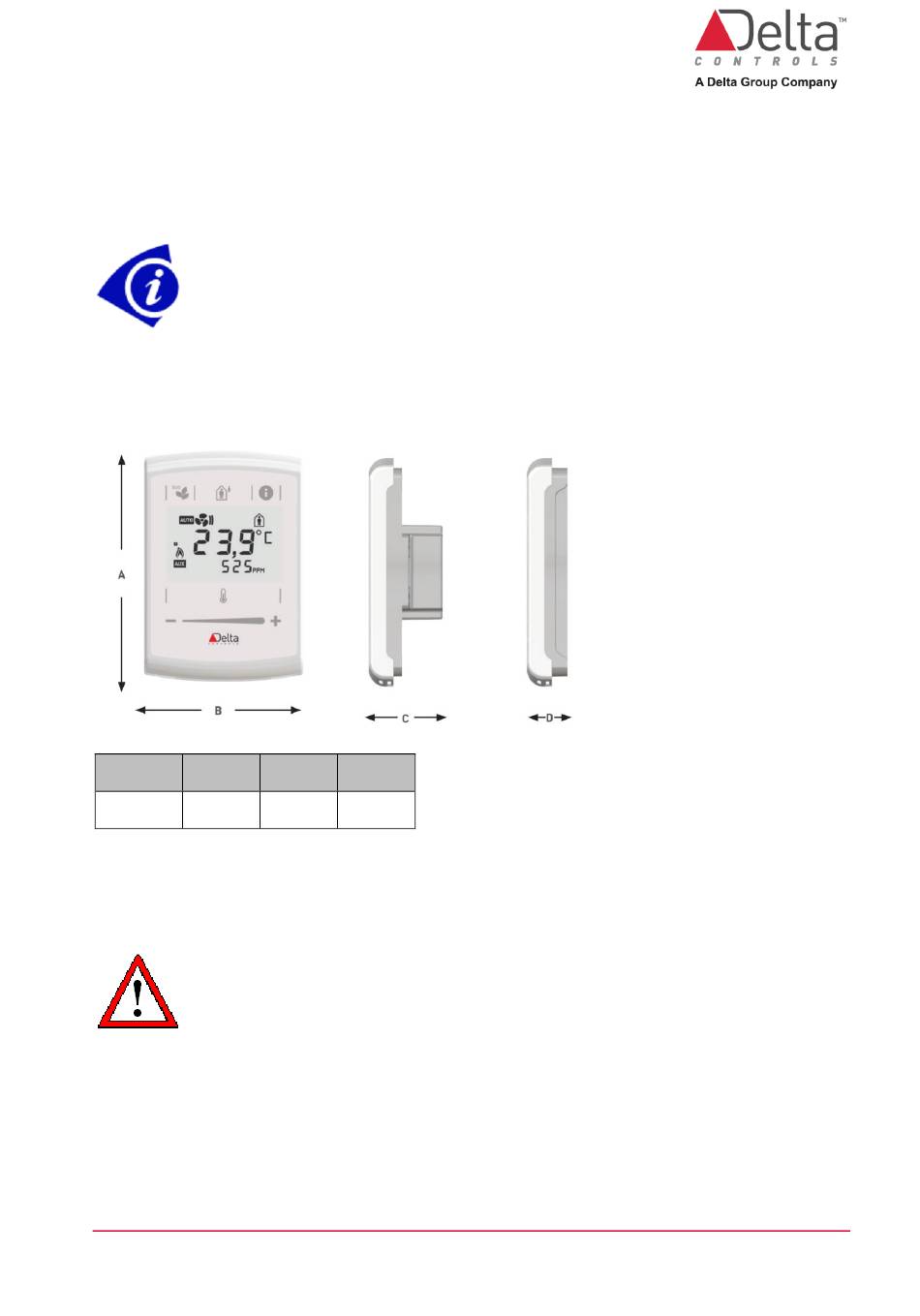

Frontansicht
A
B
133mm
93mm
2.1
Mögliche Probleme bei Befestigung der Rückwand
Die Befestigungen wurden für die Anbringung an geraden und festen
Flächen konzipiert. Bei der Montage des Gerätes auf einen weicheren
Schaltkasten kann die Rückwand durch zu starke Verschraubung leicht
verbogen werden. Dies kann zu Problemen bei den elektrischen
Verbindungen von der On-Board-Spannungsversorgung oder der
Kommunikationspins zu den Klemmen an der Rückwand führen. In solch
einem Fall ist zu empfehlen, dass die Verschraubung etwas gelöst wird.
Alternativ können Platten aus Nylon oder Plastik hinter die Rückwand
montiert werden, um das Verbiegen zu reduzieren.
DE-eZNTW Installationsanleitung.docx
-Rückplatte ist für den eZNTW kompatibel mit dem eZNT.
2
vertieft mit CO
2
(SC)
C
D
43mm
23mm
-Rückplatte kompatibel.
2
Aufputz
(SM)
© Delta Controls Germany 2022
Seite 5 von 12
