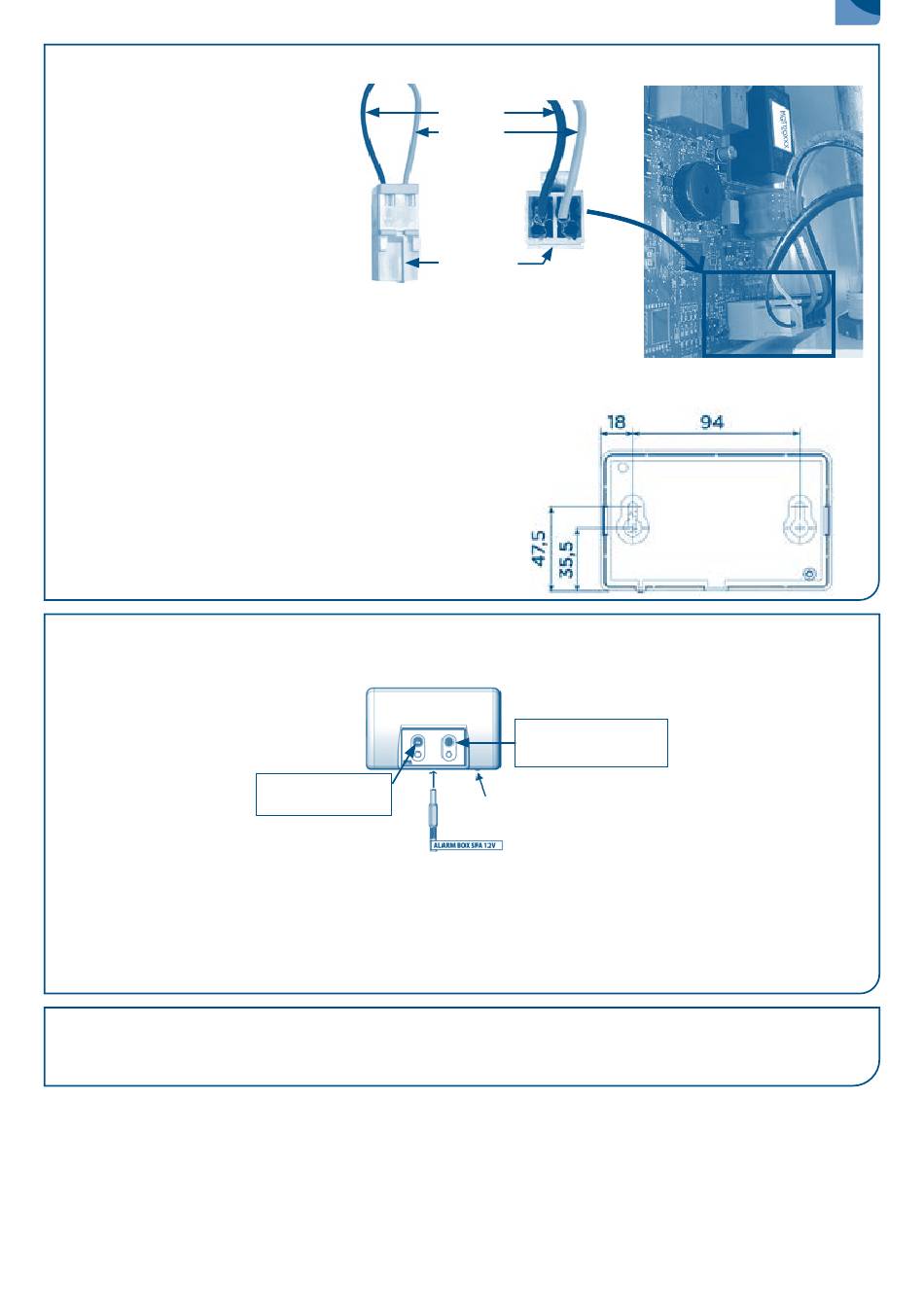

position des fils selon leur couleur : tiroir du connecteur vers le bas, la cosse du fil noir est à gauche, la cosse du fil blanc
à droite.
Fermer le tiroir du boîtier connecteur.
Enfoncer le boîtier connecteur mâle dans
le boîtier connecteur femelle de la carte.
Sortir légèrement la carte de son emplace-
ment si nécessaire.
Remettre le capot du boîtier de commande et remettre la vis.
Brancher l'autre extrémité (prise jack) sur le boîtier d'alarme filaire.
Remettre l'appareil Sanicom® sous tension.
FIXATION AU MUR
Pour la fixation murale du boîtier, se baser sur le visuel suivant :
3. FONCTIONNEMENT
Le boîtier d'alarme du Sanicom® ne nécessite pas d'alimentation électrique indépendante. Cette alimentation se fait par
l'intermédiaire du Sanicom®. En cas de coupure de courant, l'accu du boîtier d'alarme prend le relais.
1/ La LED rouge de l'alarme générale reproduit le fonctionnement de la LED correspondante de la carte de base. Le boîtier
d'alarme sonne en cas d'alarme tant que le défaut est présent. Pour arrêter cette sonnerie, appuyer sur le bouton RAZ (*)
situé sous le boîtier d'alarme ou sur le clavier de l'appareil.
2/ La LED jaune «secteur» indique le statut de l'alimentation du boîtier d'alarme:
- allumée fixe = Sanicom® sous tension secteur
- clignotante = défaut secteur sur le Sanicom®
3/ Le boîtier d'alarme peut être complétement éteint par un appui long sur le bouton RAZ (*).
4. GARANTIE
L'appareil est garanti deux ans à compter de sa date d'achat sous réserve d'une installation et d'une utilisation conformes
à la présente notice.
LED rouge :
alarme générale
fil noir
fil blanc
tiroir fermé
LED jaune :
alimentation secteur
RAZ (*)
Remise à zéro
