IT
1. DESCRIZIONE
1.1 APPLICAZIONE
La centralina di allarme con cavo riproduce il segnale di allarme della tastiera di controllo (Sanicom® 1) o della centralina di
controllo remota (Sanicom® 2).

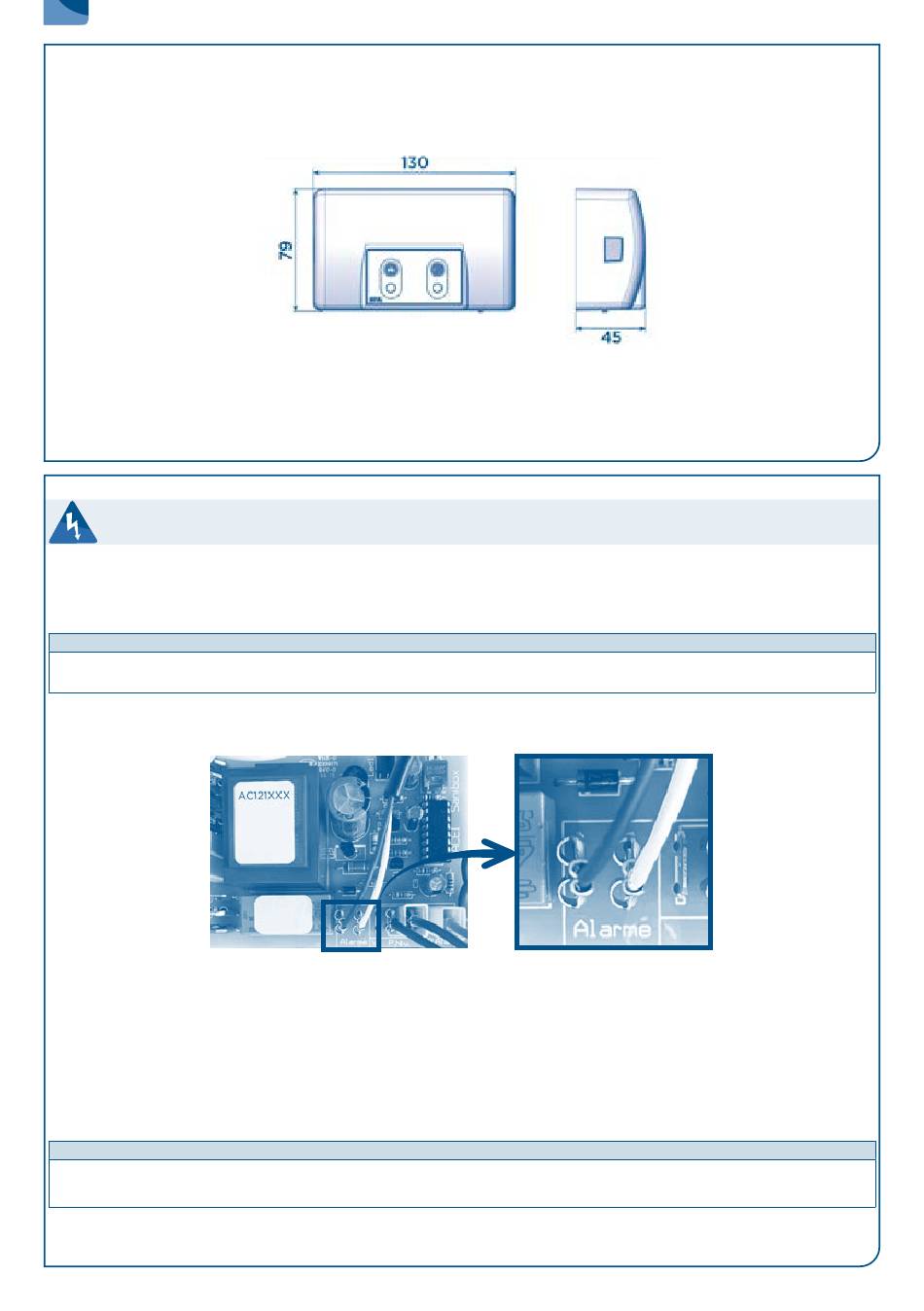

1.2 DIMENSIONI
1.3 CARATTERISTICHE TECNICHE
• IP2X
• Per Sanicom® 1 (scheda AC121XXX): alimentazione a 12 V
• Per Sanicom® 2 (scheda MOT120XXX): alimentazione a 12 V
1.4 OGGETTO DELLA FORNITURA
Centralina di allarme, cavo allarme da 5 metri con pressacavo, 1 scatola connettore maschio (Sanicom® 2)
2. INSTALLAZIONE
Scollegare l'alimentazione elettrica alla stazione di sollevamento prima di intervenire sull'apparecchio !
Sanicom® 1
: COLLEGAMENTO ALLA TASTIERA DI CONTROLLO INTEGRATA
Svitare le 2 viti della tastiera di controllo integrata con un cacciavite Torx da 20. Sollevare il coperchio.
Estrarre la scheda elettronica dal suo alloggiamento tirando delicatamente e verificare che abbia la referenza AC121XXX:
questo garantisce la compatibilità della centralina d'allarme e dell'apparecchio.
NOTA
Una scheda di base AC121XXX è compatibile solamente con una scheda d'allarme AC121172.
Una scheda di base AC120XXX o MOT120XXX non è compatibile con una scheda d'allarme AC121172.
Con un cacciavite piatto, rimuovere la placchetta pretagliata prevista sul coperchio della tastiera di controllo.
Avvitare il pressacavo sul coperchio; il cavo non deve più muoversi.
Inserire i capicorda nei punti previsti sulla scheda elettronica, indipendentemente dal senso:
Riposizionare la scheda elettronica nel suo alloggiamento.
Riposizionare il coperchio della tastiera di controllo e rimettere le viti.
Collegare l'altra estremità (presa jack) alla centralina d'allarme con cavo.
Rimettere l'apparecchio Sanicom® sotto tensione.
Sanicom® 2
: COLLEGAMENTO ALLA CENTRALINA DI CONTROLLO
Svitare la vite a croce sulla parte superiore della centralina di controllo. Premere i due perni da ogni lato e tirare il coperchio
verso di sé.
Estrarre la scheda elettronica dal suo alloggiamento tirando delicatamente e verificare che abbia la referenza MOT120XXX:
questo garantisce la compatibilità della centralina d'allarme e dell'apparecchio.
NOTA
Una scheda di base MOT120XXX è compatibile solamente con una scheda d'allarme MOT120172.
Una scheda di base AC120XXX o AC121XXX non è compatibile con una scheda d'allarme MOT120172.
Con un cacciavite piatto, rimuovere la placchetta pretagliata prevista sul coperchio della tastiera di controllo.
Avvitare il pressacavo sul coperchio; il cavo non deve più muoversi.
