Digitel+ DC24D Bedienungsanleitung Seite 9

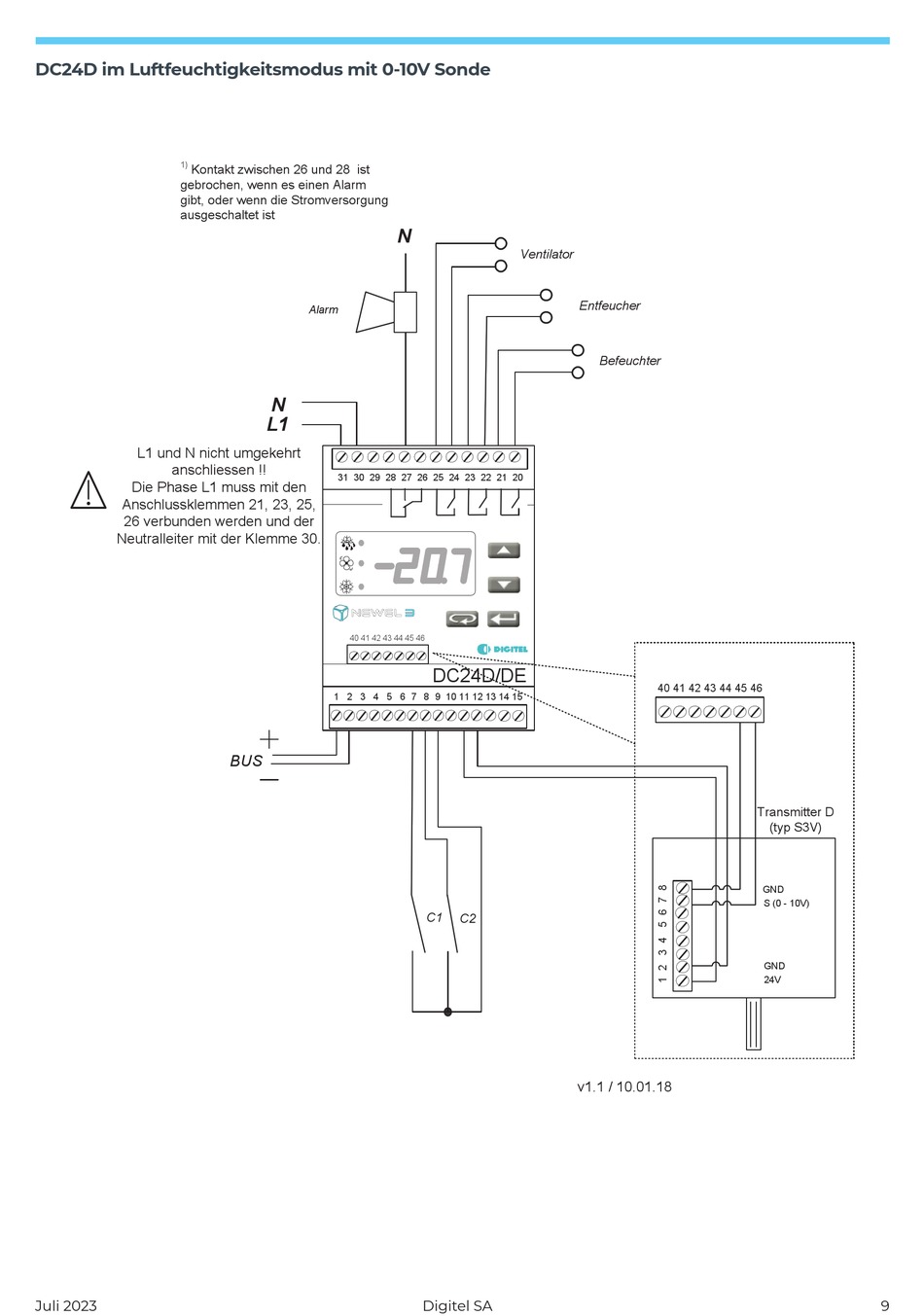

DC24D im Luftfeuchtigkeitsmodus mit 0-10V Sonde
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
L1 und N nicht umgekehrt
anschliessen !!
Die Phase L1 muss mit den
Anschlussklemmen 21, 23, 25,
26 verbunden werden und der
Neutralleiter mit der Klemme 30.
Juli 2023
N
Alarm
N
L1
31 30 29 28 27 26 25 24 23 22 21 20
 

 
40 41 42 43 44 45 46
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
BUS
Ventilator
Entfeucher
DC24D/DE
C1
C2
v1.1 / 10.01.18
Digitel SA
Befeuchter
40 41 42 43 44 45 46
Transmitter D
(typ S3V)
GND
S (0 - 10V)
GND
24V
9
