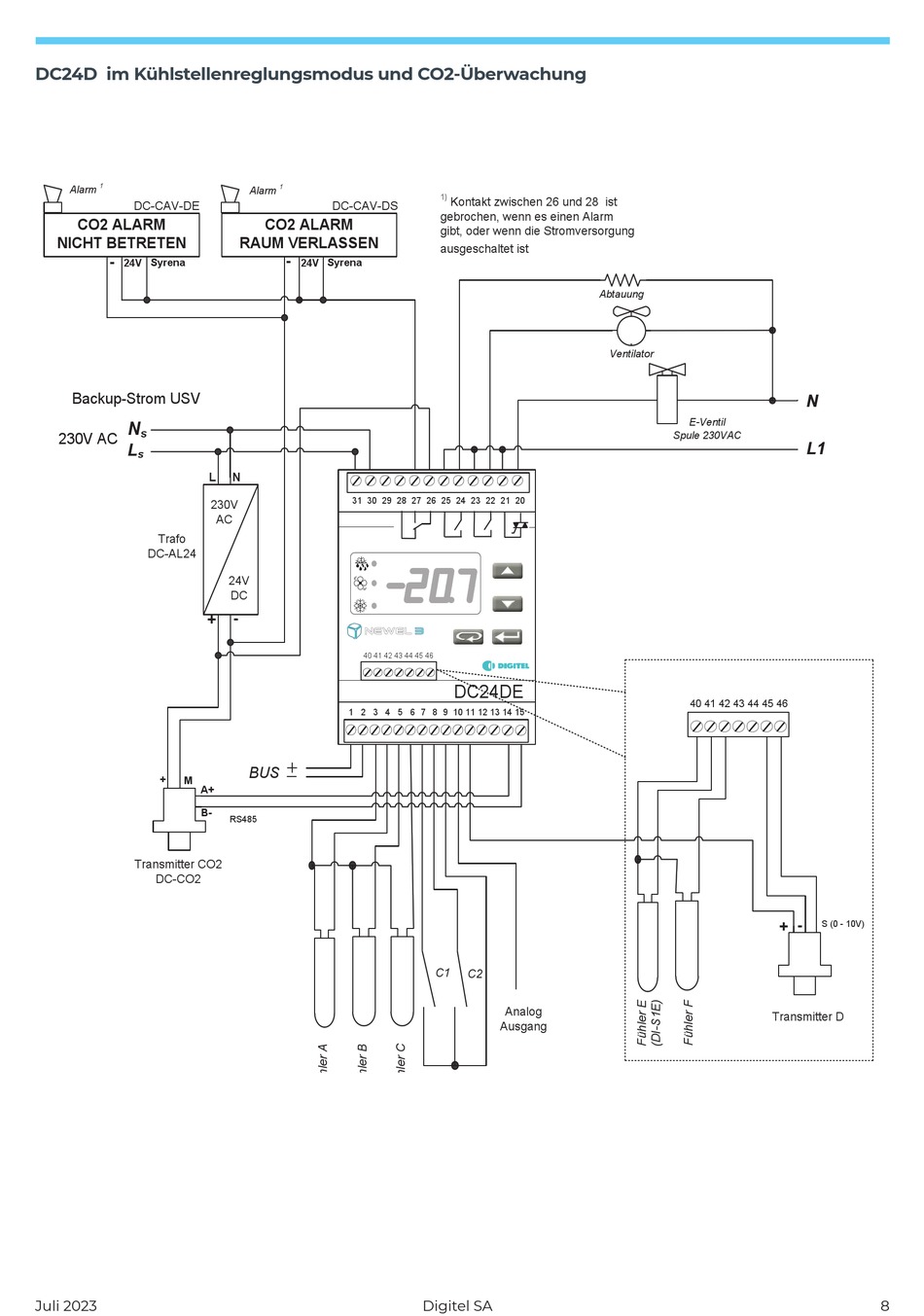

DC24D im Kühlstellenreglungsmodus und CO2-Überwachung
1
Alarm
DC-CAV-DE
CO2 ALARM
NICHT BETRETEN
-
Syrena
24V
Backup-Strom USV
N
s
230V AC
L
s
L
Trafo
DC-AL24
+
+
M
A+
B-
Transmitter CO2
DC-CO2
Juli 2023
1
Alarm
DC-CAV-DS
CO2 ALARM
RAUM VERLASSEN
-
Syrena
24V
N
31 30 29 28 27 26 25 24 23 22 21 20
230V
AC
 

 
24V
DC
-
40 41 42 43 44 45 46
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
BUS
RS485
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
DC24DE
C1
C2
Analog
Ausgang
Eingangskontakte
Digitel SA
Abtauung
Ventilator
E-Ventil
Spule 230VAC
40 41 42 43 44 45 46
Transmitter D
N
L1
+ -
S (0 - 10V)
