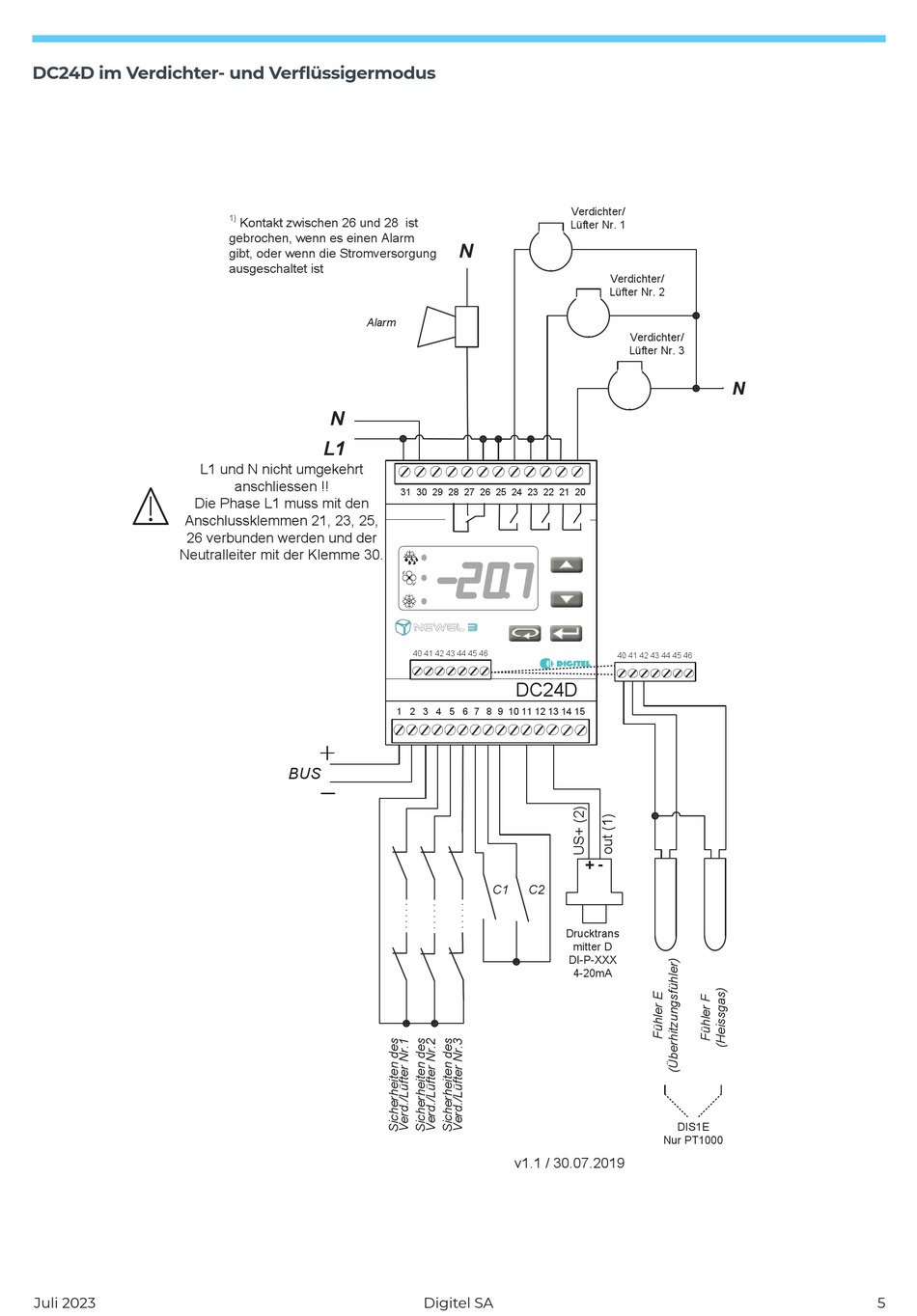

DC24D im Verdichter- und Verflüssigermodus
L1 und N nicht umgekehrt
Die Phase L1 muss mit den
Anschlussklemmen 21, 23, 25,
26 verbunden werden und der
Neutralleiter mit der Klemme 30.
Juli 2023
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
Alarm
N
L1
anschliessen !!
31 30 29 28 27 26 25 24 23 22 21 20
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
BUS
Verdichter/
Lüfter Nr. 1
N
  
 
40 41 42 43 44 45 46
DC24D
C1 C2
Drucktrans
mitter D
DI-P-XXX
4-20mA
v1.1 / 30.07.2019
Digitel SA
Verdichter/
Lüfter Nr. 2
Verdichter/
Lüfter Nr. 3
N
40 41 42 43 44 45 46
+ -
DIS1E
Nur PT1000
