Digitel+ DC24D Bedienungsanleitung Seite 11

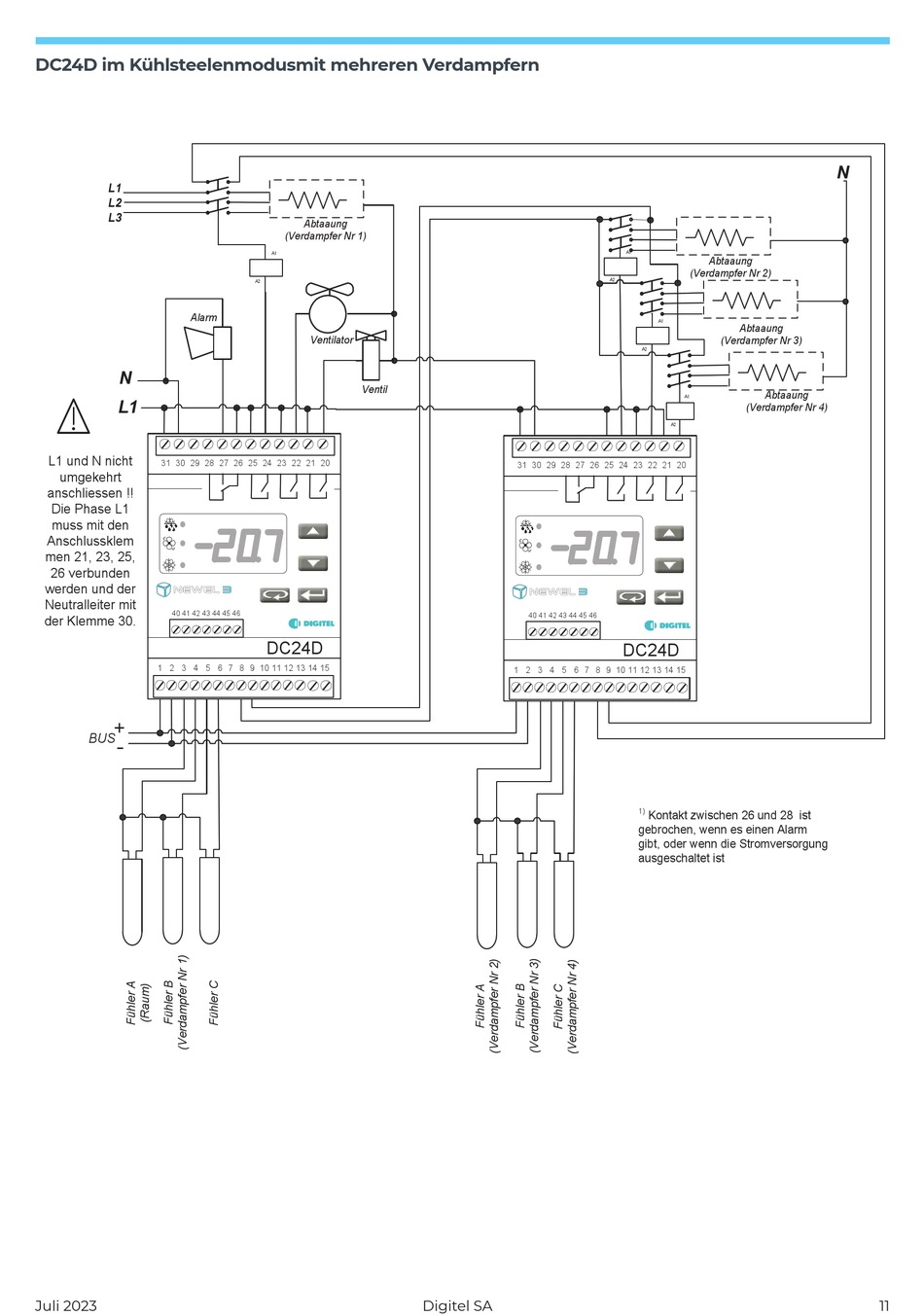

DC24D im Kühlsteelenmodusmit mehreren Verdampfern
L1
L2
L3
Alarm
N
L1
L1 und N nicht
31 30 29 28 27 26 25 24 23 22 21 20
umgekehrt
anschliessen !!
Die Phase L1
muss mit den
 

 
Anschlussklem
men 21, 23, 25,
26 verbunden
werden und der
Neutralleiter mit
40 41 42 43 44 45 46
der Klemme 30.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
+
BUS
-
Juli 2023
Abtaaung
(Verdampfer Nr 1)
A1
A2
Ventilator
Ventil
DC24D
Digitel SA
A1
A2
A1
A2
A1
A2
31 30 29 28 27 26 25 24 23 22 21 20
 

 
40 41 42 43 44 45 46
DC24D
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
N
Abtaaung
(Verdampfer Nr 2)
Abtaaung
(Verdampfer Nr 3)
Abtaaung
(Verdampfer Nr 4)
11
