Digitel+ DC24D Bedienungsanleitung Seite 10

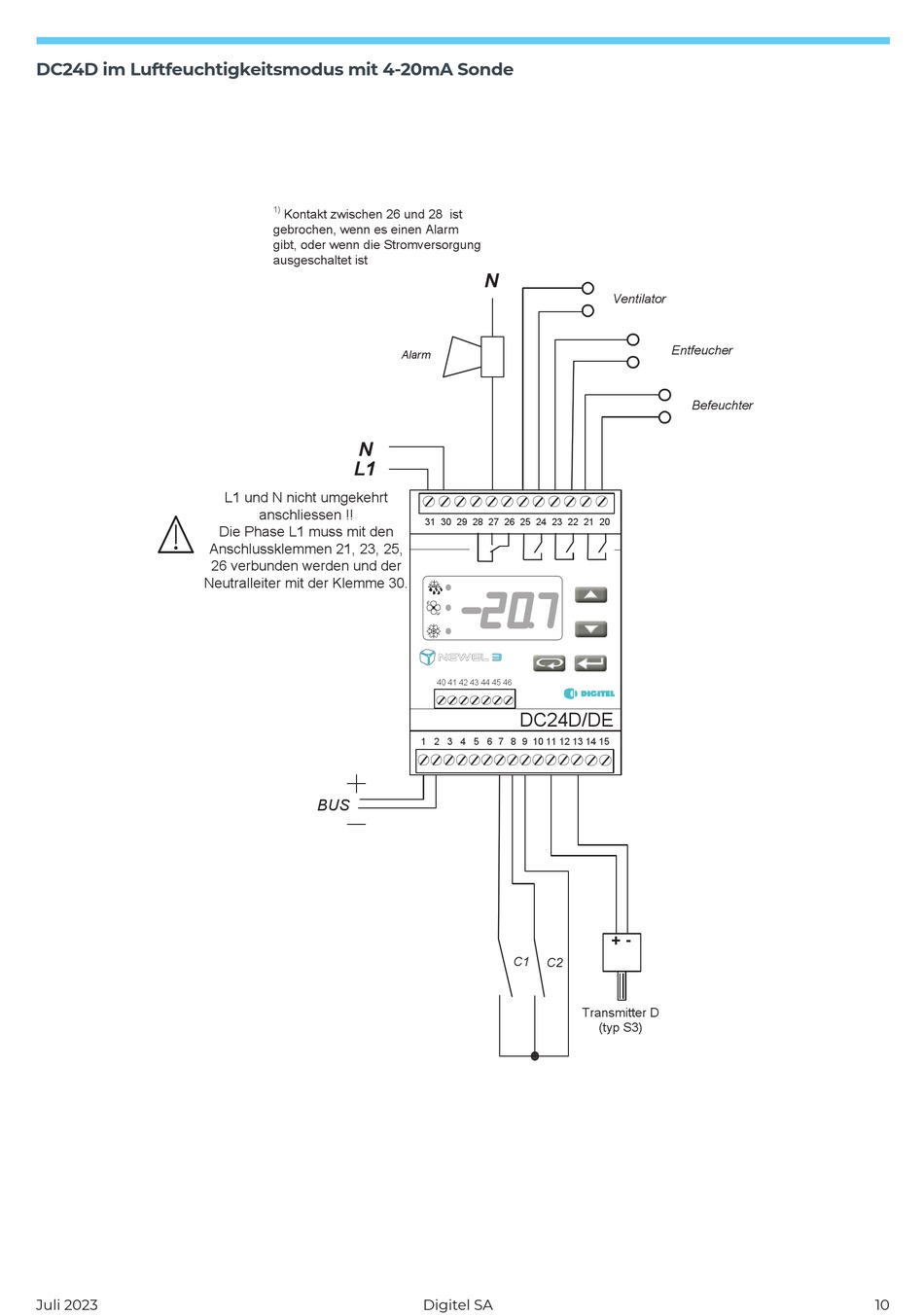

DC24D im Luftfeuchtigkeitsmodus mit 4-20mA Sonde
Anschlussklemmen 21, 23, 25,
26 verbunden werden und der
Neutralleiter mit der Klemme 30.
Juli 2023
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
N
L1
L1 und N nicht umgekehrt
anschliessen !!
Die Phase L1 muss mit den
BUS
N
Alarm
31 30 29 28 27 26 25 24 23 22 21 20
 

 
40 41 42 43 44 45 46
DC24D/DE
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
C1
C2
Digitel SA
Ventilator
Entfeucher
Befeuchter
+ -
Transmitter D
(typ S3)
10
