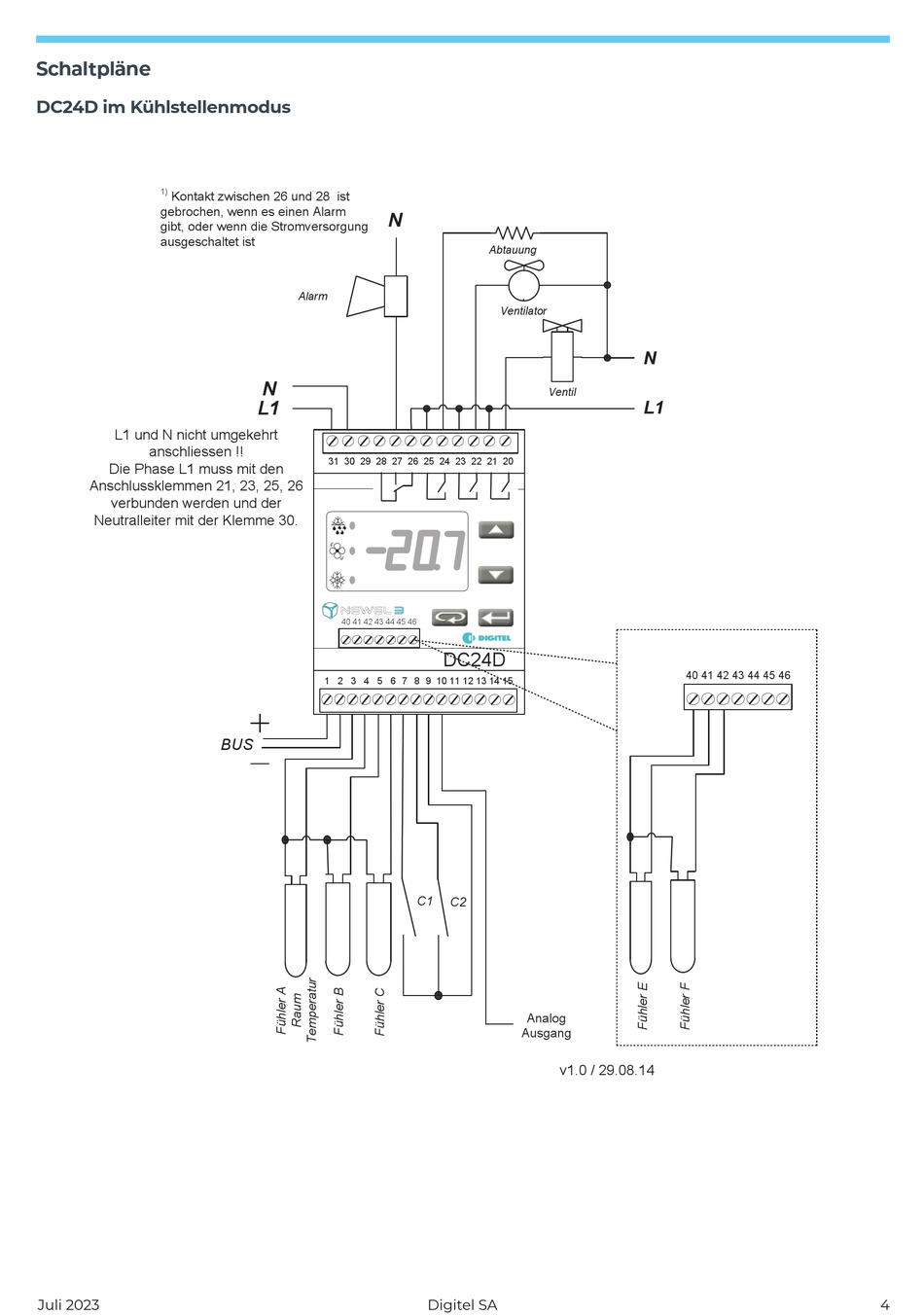

Schaltpläne
DC24D im Kühlstellenmodus
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
L1 und N nicht umgekehrt
anschliessen !!
Die Phase L1 muss mit den
Anschlussklemmen 21, 23, 25, 26
verbunden werden und der
Neutralleiter mit der Klemme 30.
Juli 2023
N
Alarm
N
L1
31 30 29 28 27 26 25 24 23 22 21 20
 

 
40 41 42 43 44 45 46
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
BUS
Abtauung
Ventilator
Ventil
DC24D
C1
C2
Analog
Ausgang
v1.0 / 29.08.14
Digitel SA
N
L1
40 41 42 43 44 45 46
