Digitel+ DC24D Bedienungsanleitung Seite 6

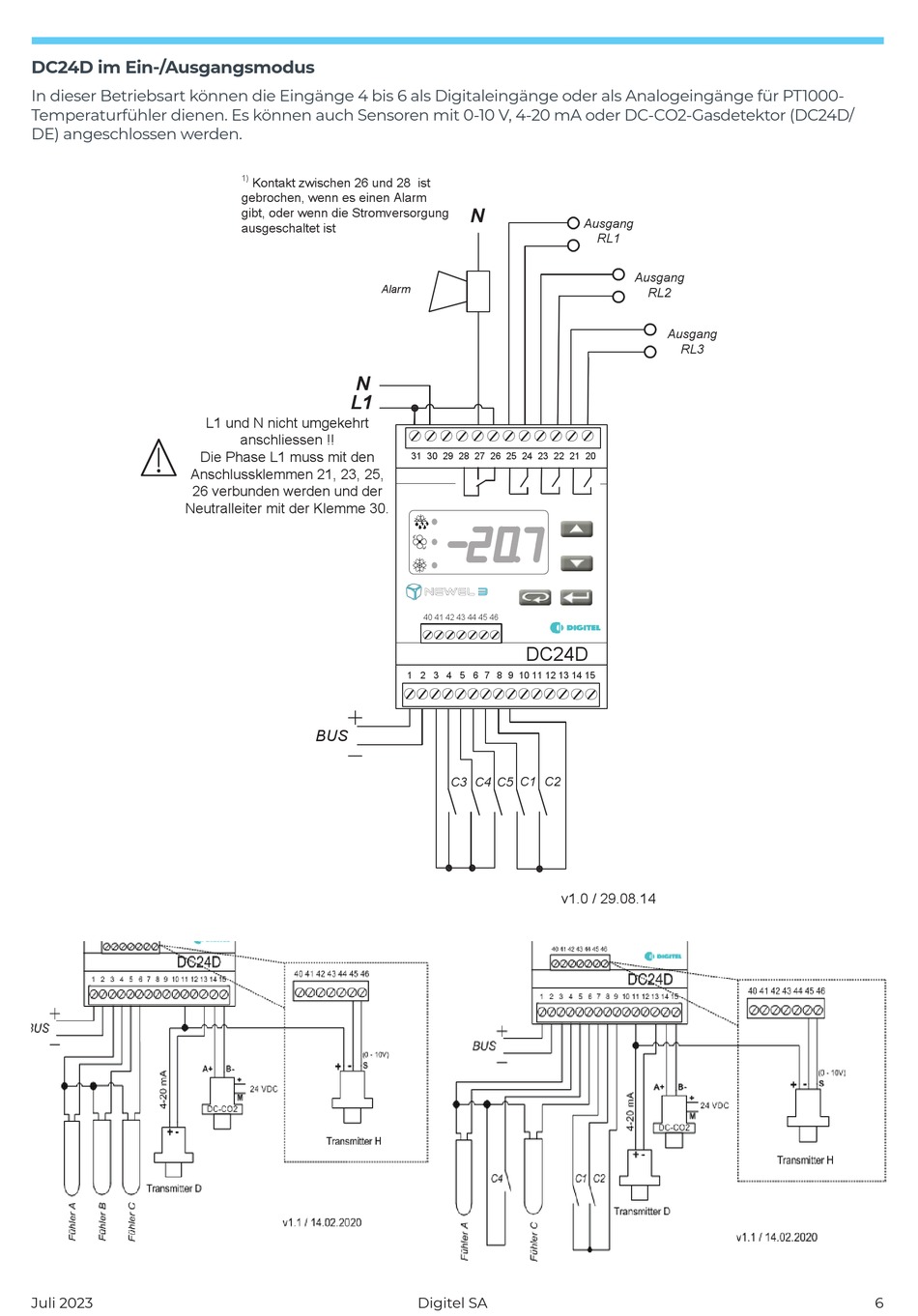

DC24D im Ein-/Ausgangsmodus
In dieser Betriebsart können die Eingänge 4 bis 6 als Digitaleingänge oder als Analogeingänge für PT1000-
Temperaturfühler dienen. Es können auch Sensoren mit 0-10 V, 4-20 mA oder DC-CO2-Gasdetektor (DC24D/
DE) angeschlossen werden.
L1 und N nicht umgekehrt
Die Phase L1 muss mit den
Anschlussklemmen 21, 23, 25,
26 verbunden werden und der
Neutralleiter mit der Klemme 30.
Juli 2023
1)
Kontakt zwischen 26 und 28 ist
gebrochen, wenn es einen Alarm
gibt, oder wenn die Stromversorgung
ausgeschaltet ist
Alarm
N
L1
anschliessen !!
31 30 29 28 27 26 25 24 23 22 21 20

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
BUS
N
Ausgang
 
 
40 41 42 43 44 45 46
DC24D
C1 C2
C3 C4 C5
v1.0 / 29.08.14
Digitel SA
RL1
Ausgang
RL2
Ausgang
RL3
6
