Gerätebeschreibung; Bedienung; Dynamischer Verbrühschutz; Batteriewechsel - STIEBEL ELTRON FFB 4 EU Bedienung Und Installation

BEdIENUNg

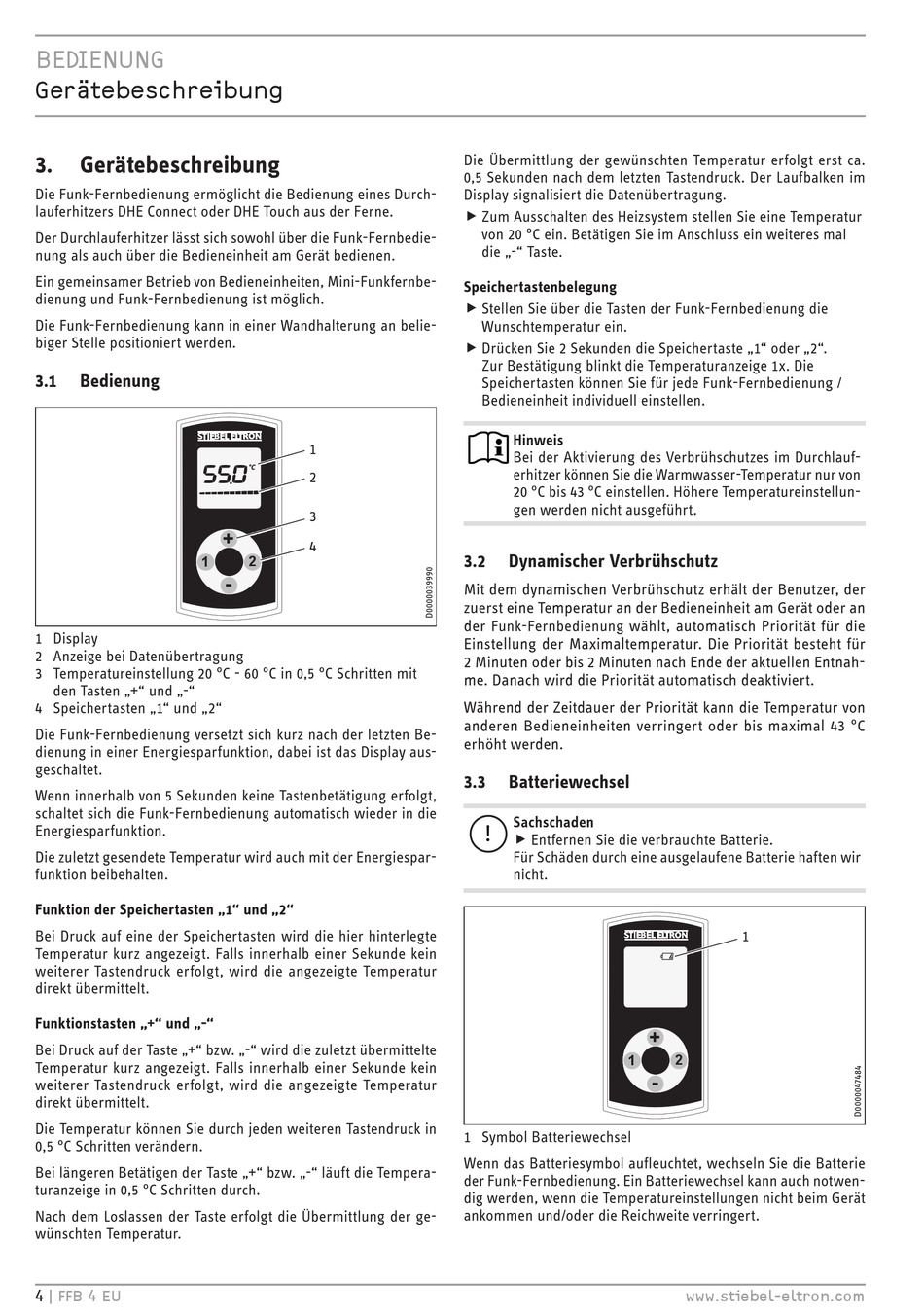

gerätebeschreibung
3. Gerätebeschreibung
Die Funk-Fernbedienung ermöglicht die Bedienung eines Durch-
lauferhitzers DHE Connect oder DHE Touch aus der Ferne.
Der Durchlauferhitzer lässt sich sowohl über die Funk-Fernbedie-
nung als auch über die Bedieneinheit am Gerät bedienen.
Ein gemeinsamer Betrieb von Bedieneinheiten, Mini-Funkfernbe-
dienung und Funk-Fernbedienung ist möglich.
Die Funk-Fernbedienung kann in einer Wandhalterung an belie-
biger Stelle positioniert werden.
3.1 Bedienung
1
1 Display
2 Anzeige bei Datenübertragung
3 Temperatureinstellung 20 °C - 60 °C in 0,5 °C Schritten mit
den Tasten „+" und „-"
4 Speichertasten „1" und „2"
Die Funk-Fernbedienung versetzt sich kurz nach der letzten Be-
dienung in einer Energiesparfunktion, dabei ist das Display aus-
geschaltet.
Wenn innerhalb von 5 Sekunden keine Tastenbetätigung erfolgt,
schaltet sich die Funk-Fernbedienung automatisch wieder in die
Energiesparfunktion.
Die zuletzt gesendete Temperatur wird auch mit der Energiespar-
funktion beibehalten.
Funktion der Speichertasten „1" und „2"
Bei Druck auf eine der Speichertasten wird die hier hinterlegte
Temperatur kurz angezeigt. Falls innerhalb einer Sekunde kein
weiterer Tastendruck erfolgt, wird die angezeigte Temperatur
direkt übermittelt.
Funktionstasten „+" und „-"
Bei Druck auf der Taste „+" bzw. „-" wird die zuletzt übermittelte
Temperatur kurz angezeigt. Falls innerhalb einer Sekunde kein
weiterer Tastendruck erfolgt, wird die angezeigte Temperatur
direkt übermittelt.
Die Temperatur können Sie durch jeden weiteren Tastendruck in
0,5 °C Schritten verändern.
Bei längeren Betätigen der Taste „+" bzw. „-" läuft die Tempera-
turanzeige in 0,5 °C Schritten durch.
Nach dem Loslassen der Taste erfolgt die Übermittlung der ge-
wünschten Temperatur.
4 | FFB 4 EU
1
2
3
+
4
2
-
Die Übermittlung der gewünschten Temperatur erfolgt erst ca.
0,5 Sekunden nach dem letzten Tastendruck. Der Laufbalken im
Display signalisiert die Datenübertragung.
f Zum Ausschalten des Heizsystem stellen Sie eine Temperatur f
von 20 °C ein. Betätigen Sie im Anschluss ein weiteres mal
die „-" Taste.
Speichertastenbelegung
f Stellen Sie über die Tasten der Funk-Fernbedienung die f
Wunschtemperatur ein.
f Drücken Sie 2 Sekunden die Speichertaste „1" oder „2". f
Zur Bestätigung blinkt die Temperaturanzeige 1x. Die
Speichertasten können Sie für jede Funk-Fernbedienung /
Bedieneinheit individuell einstellen.
Hinweis
Bei der Aktivierung des Verbrühschutzes im Durchlauf-
erhitzer können Sie die Warmwasser-Temperatur nur von
20 °C bis 43 °C einstellen. Höhere Temperatureinstellun-
gen werden nicht ausgeführt.
3.2 Dynamischer Verbrühschutz
Mit dem dynamischen Verbrühschutz erhält der Benutzer, der
zuerst eine Temperatur an der Bedieneinheit am Gerät oder an
der Funk-Fernbedienung wählt, automatisch Priorität für die
Einstellung der Maximaltemperatur. Die Priorität besteht für
2 Minuten oder bis 2 Minuten nach Ende der aktuellen Entnah-
me. Danach wird die Priorität automatisch deaktiviert.
Während der Zeitdauer der Priorität kann die Temperatur von
anderen Bedieneinheiten verringert oder bis maximal 43 °C
erhöht werden.
3.3

Batteriewechsel

Sachschaden
!
f Entfernen Sie die verbrauchte Batterie. f
Für Schäden durch eine ausgelaufene Batterie haften wir
nicht.
1
1 Symbol Batteriewechsel
Wenn das Batteriesymbol aufleuchtet, wechseln Sie die Batterie
der Funk-Fernbedienung. Ein Batteriewechsel kann auch notwen-
dig werden, wenn die Temperatureinstellungen nicht beim Gerät
ankommen und/oder die Reichweite verringert.
1
+
2
-
www.stiebel-eltron.com
