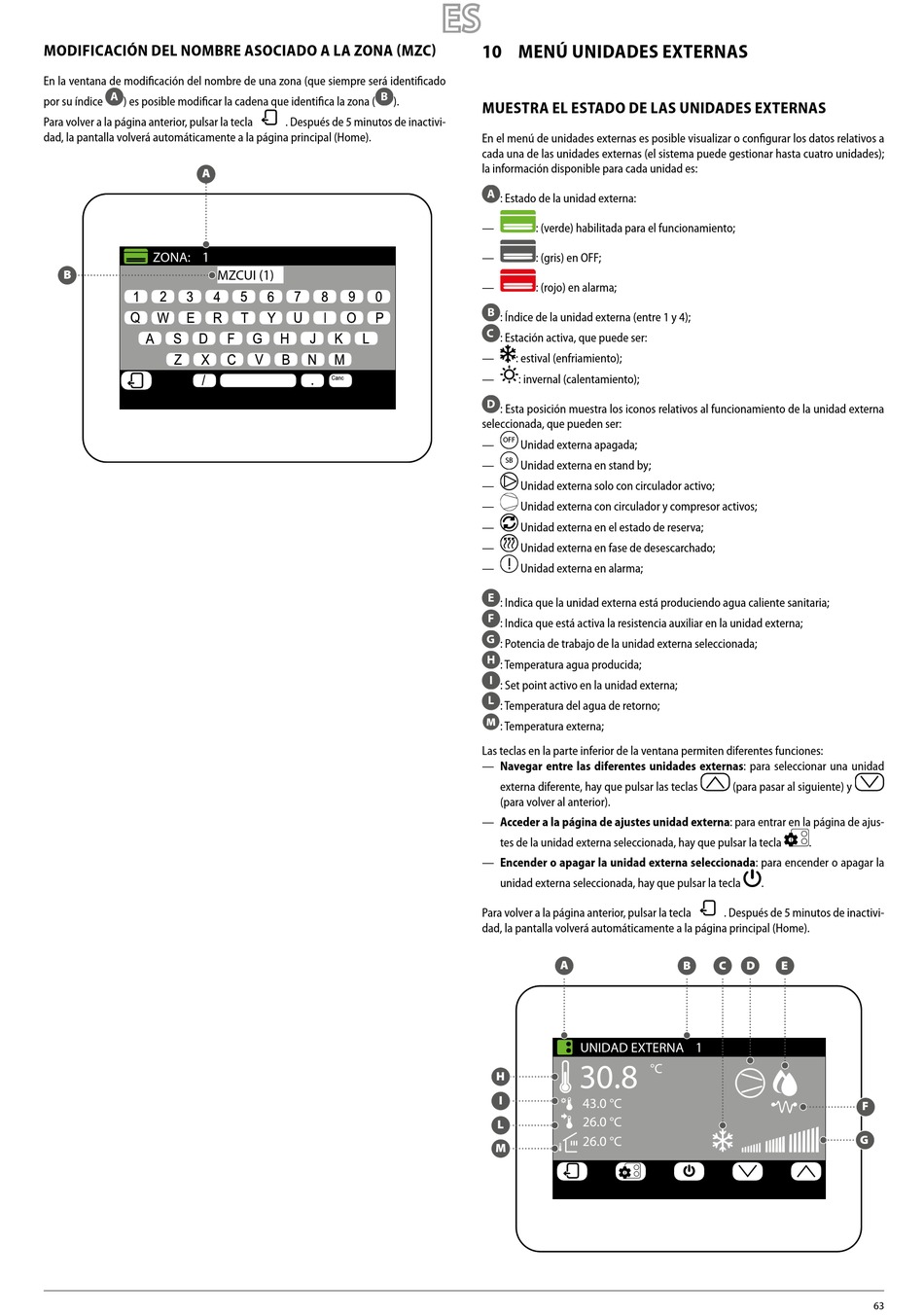

MODIFICACIÓN DEL NOMBRE ASOCIADO A LA ZONA (MZC)
En la ventana de modificación del nombre de una zona (que siempre será identificado
A
por su índice ) es posible modificar la cadena que identifica la zona (
Para volver a la página anterior, pulsar la tecla
dad, la pantalla volverá automáticamente a la página principal (Home).
A
ZONA: 1
B MZCUI (1)
B
).
. Después de 5 minutos de inactivi-
10 MENÚ UNIDADES EXTERNAS

MUESTRA EL ESTADO DE LAS UNIDADES EXTERNAS

En el menú de unidades externas es posible visualizar o configurar los datos relativos a
cada una de las unidades externas (el sistema puede gestionar hasta cuatro unidades);
la información disponible para cada unidad es:
A
: Estado de la unidad externa:
— : (verde) habilitada para el funcionamiento;
— : (gris) en OFF;
— : (rojo) en alarma;
B
: Índice de la unidad externa (entre 1 y 4);
C
: Estación activa, que puede ser:
— : estival (enfriamiento);
— : invernal (calentamiento);
D
: Esta posición muestra los iconos relativos al funcionamiento de la unidad externa
seleccionada, que pueden ser:
OFF
— Unidad externa apagada;
SB
— Unidad externa en stand by;
— Unidad externa solo con circulador activo;
— Unidad externa con circulador y compresor activos;
— Unidad externa en el estado de reserva;
— Unidad externa en fase de desescarchado;
— Unidad externa en alarma;
E
: Indica que la unidad externa está produciendo agua caliente sanitaria;
F
: Indica que está activa la resistencia auxiliar en la unidad externa;
G
: Potencia de trabajo de la unidad externa seleccionada;
H
: Temperatura agua producida;
I
: Set point activo en la unidad externa;
L
: Temperatura del agua de retorno;
M
: Temperatura externa;
Las teclas en la parte inferior de la ventana permiten diferentes funciones:
— Navegar entre las diferentes unidades externas: para seleccionar una unidad
externa diferente, hay que pulsar las teclas
(para volver al anterior).
— Acceder a la página de ajustes unidad externa: para entrar en la página de ajus-
tes de la unidad externa seleccionada, hay que pulsar la tecla
— Encender o apagar la unidad externa seleccionada: para encender o apagar la
unidad externa seleccionada, hay que pulsar la tecla
Para volver a la página anterior, pulsar la tecla
dad, la pantalla volverá automáticamente a la página principal (Home).
A
UNIDAD EXTERNA 1
30.8
°C
H
I
43.0 °C
26.0 °C
L
26.0 °C
M
(para pasar al siguiente) y
.
.
. Después de 5 minutos de inactivi-
B C D E
F
G
63
