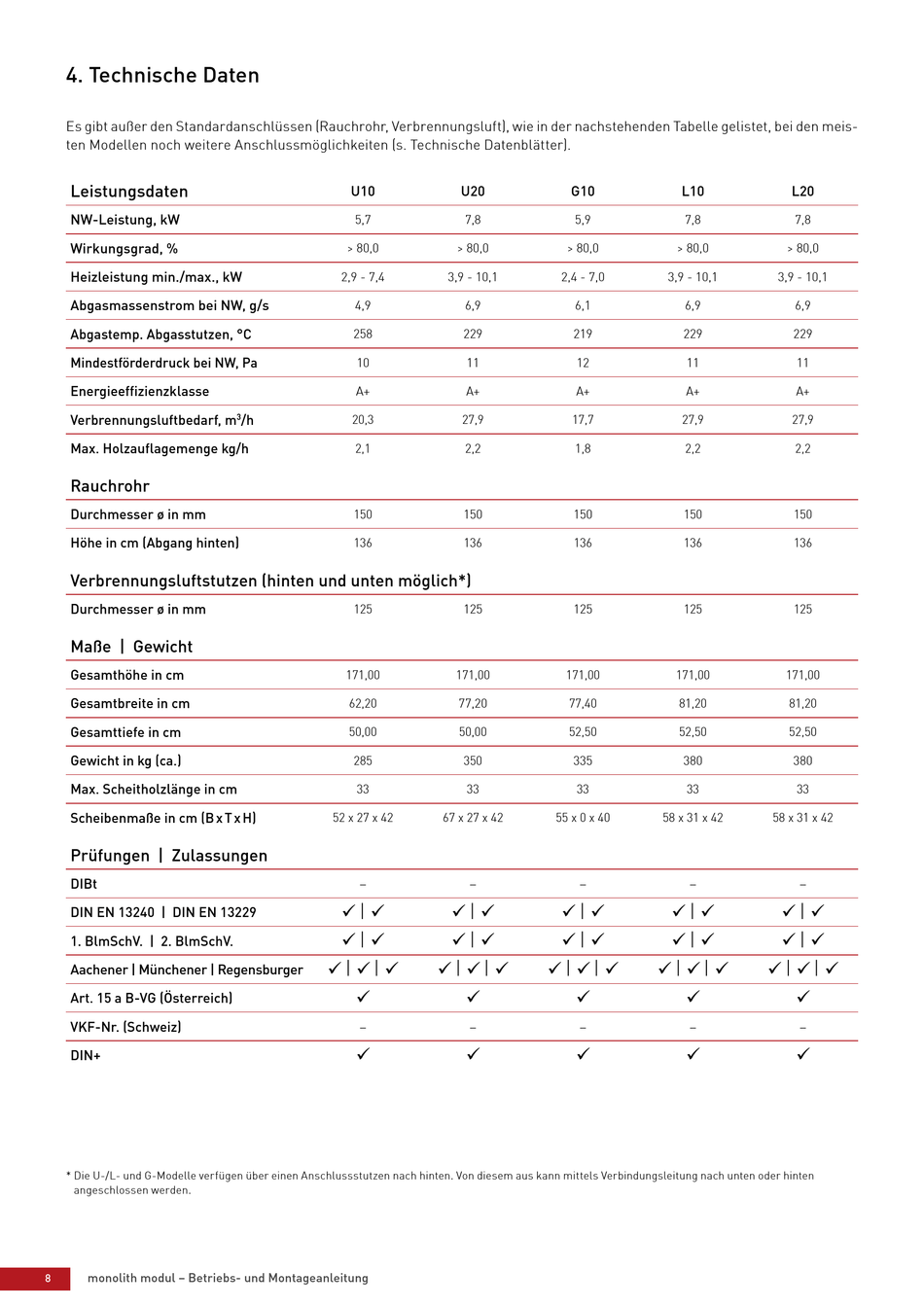

4. Technische Daten

Es gibt außer den Standardanschlüssen (Rauchrohr, Verbrennungsluft), wie in der nachstehenden Tabelle gelistet, bei den meis-
ten Modellen noch weitere Anschlussmöglichkeiten (s. Technische Datenblätter).
Leistungsdaten
NW-Leistung, kW
Wirkungsgrad, %
Heizleistung min./max., kW
Abgasmassenstrom bei NW, g/s
Abgastemp. Abgasstutzen, °C
Mindestförderdruck bei NW, Pa
Energieeffizienzklasse
Verbrennungsluftbedarf, m
Max. Holzauflagemenge kg/h
Rauchrohr
Durchmesser ø in mm
Höhe in cm (Abgang hinten)
Verbrennungsluftstutzen (hinten und unten möglich*)
Durchmesser ø in mm
Maße | Gewicht
Gesamthöhe in cm
Gesamtbreite in cm
Gesamttiefe in cm
Gewicht in kg (ca.)
Max. Scheitholzlänge in cm
Scheibenmaße in cm (B x T x H)
Prüfungen | Zulassungen
DIBt
DIN EN 13240 | DIN EN 13229
1. BlmSchV. | 2. BlmSchV.
Aachener | Münchener | Regensburger
Art. 15 a B-VG (Österreich)
VKF-Nr. (Schweiz)
DIN+
* Die U-/L- und G-Modelle verfügen über einen Anschlussstutzen nach hinten. Von diesem aus kann mittels Verbindungsleitung nach unten oder hinten
angeschlossen werden.
monolith modul – Betriebs- und Montageanleitung
8
U10
5,7
> 80,0
2,9 - 7,4
4,9
258
10
A+
/h
3
20,3
2,1
150
136
125
171,00
62,20
50,00
285
33
52 x 27 x 42
–
 | 
 | 
 |  | 

–

U20 G10
7,8 5,9
> 80,0 > 80,0
3,9 - 10,1 2,4 - 7,0
6,9 6,1
229 219
11 12
A+ A+
27,9 17,7
2,2 1,8
150 150
136 136
125 125
171,00 171,00
77,20 77,40
50,00 52,50
350 335
33 33
67 x 27 x 42 55 x 0 x 40
– –
 |   | 
 |   | 
 |  |   |  | 
 
– –
 
L10 L20
7,8 7,8
> 80,0 > 80,0
3,9 - 10,1 3,9 - 10,1
6,9 6,9
229 229
11 11
A+ A+
27,9 27,9
2,2 2,2
150 150
136 136
125 125
171,00 171,00
81,20 81,20
52,50 52,50
380 380
33 33
58 x 31 x 42 58 x 31 x 42
– –
 |   | 
 |   | 
 |  |   |  | 
 
– –
 
