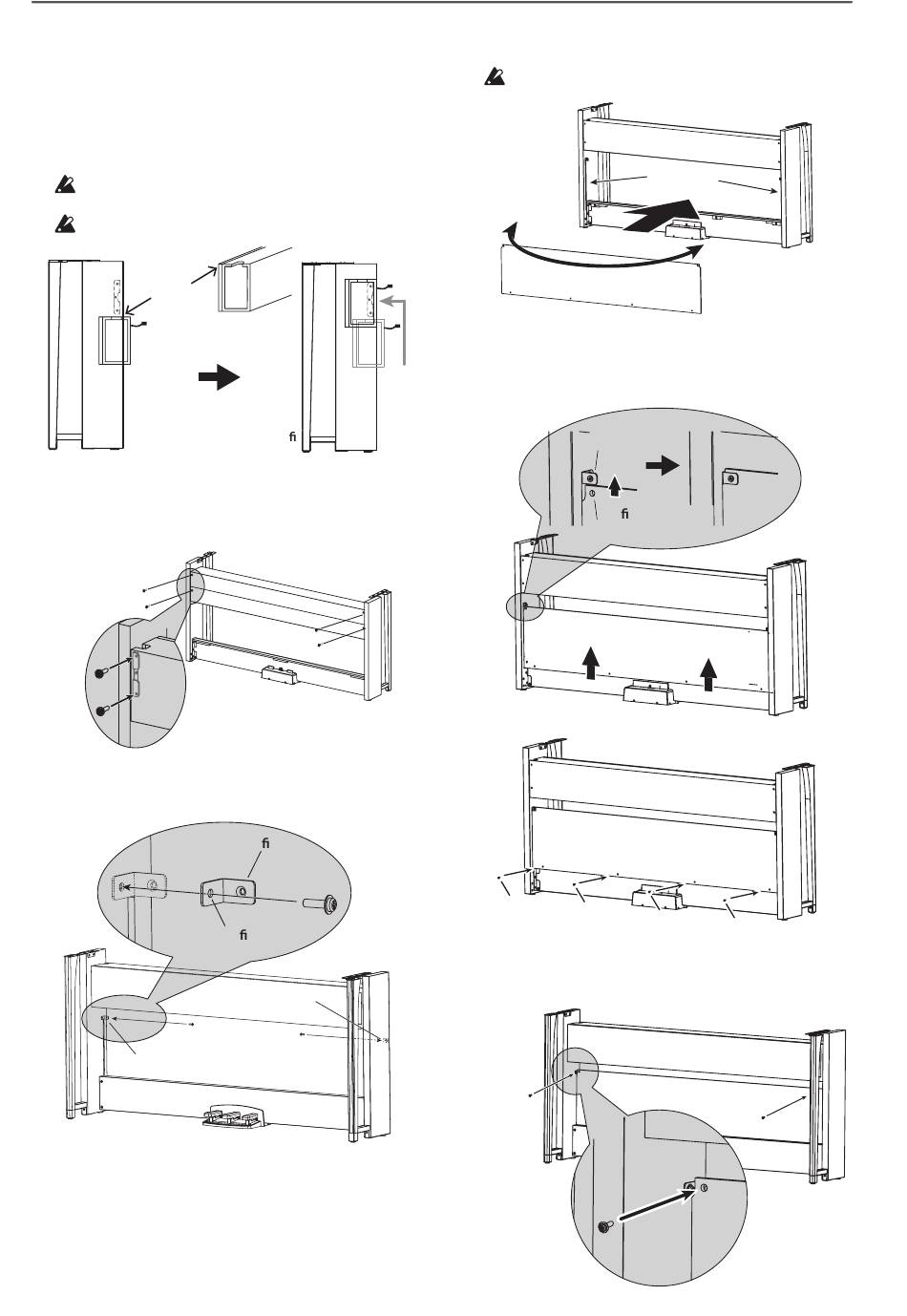

5. Relevez le boîtier des haut-parleurs de sorte que les fixa-
tions (A) sur les panneaux latéraux gauche et droit passent à
travers les encoches du boîtier des haut-parleurs. Quand les
fixations (A) sont complètement hors de vue dans le boîtier
des haut-parleurs, poussez le boîtier des haut-parleurs vers
l'avant de sorte que sa face arrière soit presque alignée sur
le bord des panneaux latéraux. Vous pouvez alors relâcher
le boîtier des haut-parleurs.
Relevez le boîtier des haut-parleurs depuis le dessous de
la fixation.
Veillez à ne pas vous coincer les doigts.
Fixation (A) Fixation (A)
Levez le Levez le
renfoncement. renfoncement.
cordon des
haut-parleurs
6. Alignez les orifices des supports de montage des panneaux
latéraux et les orifices du boîtier des haut-parleurs, puis
fixez les panneaux avec quatre vis (M4, longue) de sorte que
l'écart soit identique des deux côtés.
Vis
(M4,longue)
7. Fixez les supports de montage aux orifices (sous le boîtier
des haut-parleurs) des panneaux latéraux gauche et droit
avec les vis (M4, courte).
Trou non leté
Support de montage
Vis(M4,courte)
Support de montage
24
Relevez le boîtier des Relevez le boîtier des
haut-parleurs depuis haut-parleurs depuis
le dessous, le dessous,
puis accrochez-le sur puis accrochez-le sur
la xation. la xation.
Vis Vis
(M4,longue) (M4,longue)
Trou leté
Vis(M4,courte)
8. Pliez légèrement le panneau arrière et insérez-le dans les
rainures des panneaux latéraux gauche et droit.
Veillez à ne pas vous coincer les doigts.
Panneau arrière
9. Relevez le panneau arrière pour aligner ses orifices et les
supports de montage installés à l'étape 7, puis fixez tempo-
rairement le bas du panneau arrière avec les quatre vis (M4,
courtes).
Support
de montage
Ori ces dans le
panneau arrière
Panneau arrière
Vis (M4, courtes)
10. Fixez le panneau arrière et les supports de montage (au
travers des orifices alignés à l'étape 9) avec deux vis (M4,
courtes).
Vis
(M4,courte)
Rainures
Vis (M4, courtes)
Vis Vis
(M4,courte) (M4,courte)
