3
Power Rail
Bekabeling
1. Strip de afzonderlijke draden met 12 mm. Als de
draad flexibele geleiders heeft, wordt aanbevolen om
adereindhulzen op alle draden te gebruiken. Gebruik
geschikt gereedschap om ze aan te drukken.
2. Draai de schroefklem vast met een momentsleutel
van 5 Nm.
LET OP!
Bij gebruik van ALU-geleiders moet diëlektrisch
vet worden toegevoegd.
LET OP!
Bij het parallel aansluiten van meerdere
backplates dient elke schroefklem als koppelpunt voor
aangrenzende backplates. Alle backplates moeten met
dezelfde fasevolgorde worden aangesloten. Externe
aansluitdozen of een platte kabel kunnen worden
gebruikt als dat het beste uitkomt.
LET OP!
We raden aan om de bestaande kleurcodes te
volgen die in de installatie worden gebruikt. De kleuren
van de draden kunnen afwijken van de afbeeldingen,
afhankelijk van de nationale standaarden. De afbeeldingen
in deze handleiding volgen de IEC 60446-norm.
LET OP!
Zorg ervoor dat de draden goed zijn
aangesloten en vastgedraaid voordat u de stroom
inschakelt. Test dit door aan elke draad te trekken.
2
PE
1
126

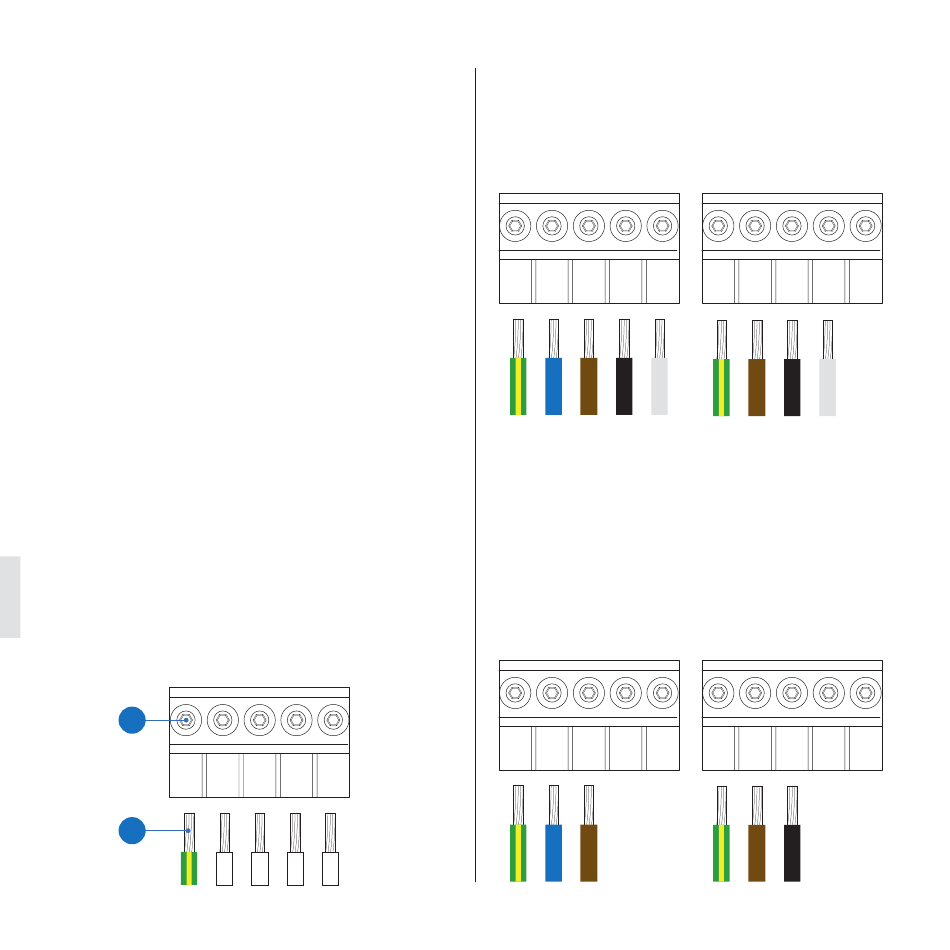

TN/TT 3-fase
(230/400 V)
PE
N
L1
L2
L3
TN 1-fase
(230 V)
PE
N
L1
–
–
IT/TT 3-fase
(230 V)
PE
L1
L2
L3
–
IT/TT 1-fase
(230 V)
PE
L1
L2
–
–
