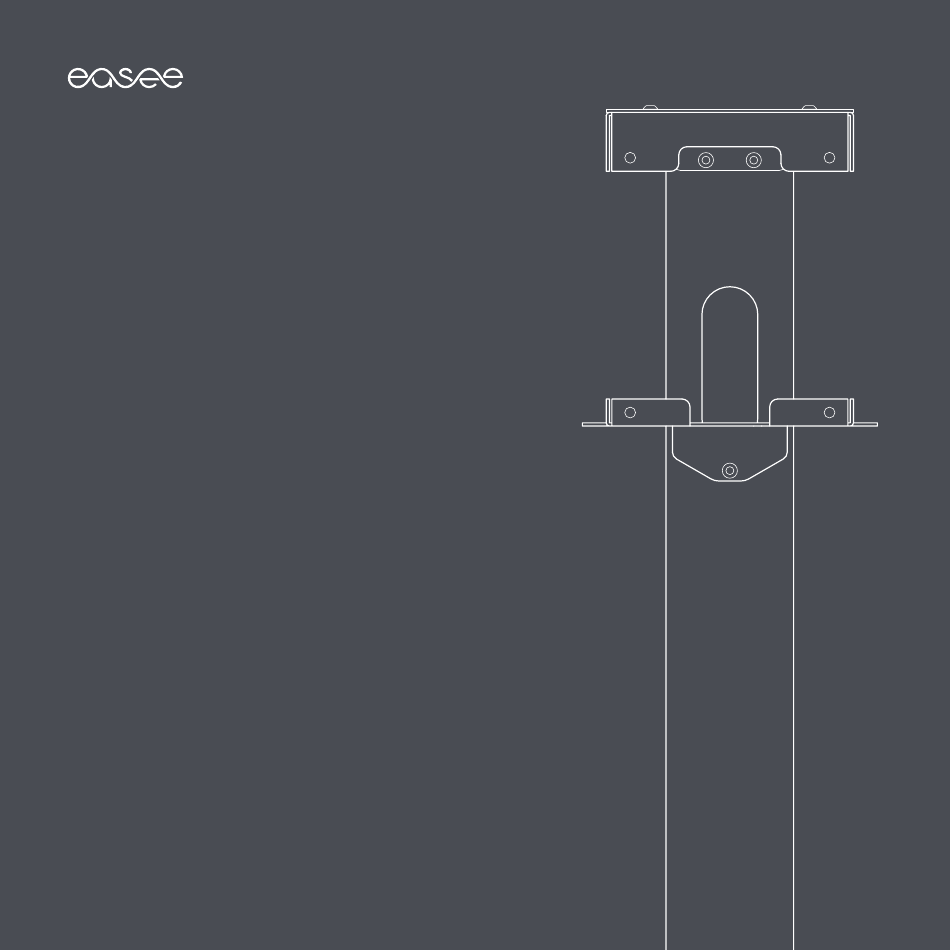

  • Seite 1 User guide / Installation guide Brukerveiledning / Installasjonsveiledning Användarmanual / Installationsguide Brugervejledning / Installationsmanual Käyttöohje / Asennusohje Benutzeranleitung / Installationsanleitung Gebruikershandleiding / Installatiehandleiding Mode d'emploi / Instructions d'installation Manuale utente / Guida d'installazione Manual de usuario / Guía de instalación Easee Base 4-Way...

  • Seite 2: Inhaltsverzeichnis

    Deutsch Inhaltsverzeichnis English 2 Einleitung Norsk 20 Einleitung Svenska 38 Technische Daten Dansk 56 Sicherheitshinweise Suomi 74 Produktübersicht Nederlands 110 Français 128 Montageanleitungen Italiano 146 Adapterplatte Español 164 4-Way Power Rail Praktische Details Praktische Details WICHTIG: Vor dem Gebrauch sorgfältig durchlesen. Als zukünftige Referenz aufbewahren.

  • Seite 3: Einleitung

    Einleitung Technische Daten Easee Base Allgemeines Easee Base ist eine modulare Ladesäule für die Montage Maße (mm): H: 1500 x B: 186 x T: 186 von bis zu vier Easee-Laderobotern. Gewicht: 6,1–7,7 kg Material: Aluminium und Edelstahl Mit Easee Base können Sie zwischen mehreren Finish: Pulverbeschichtung Konfigurationen wählen: 1-Way-Setup, bei dem nur...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise und unter Beachtung der örtlichen Vorschriften durchführen. — Im Brandfall nicht mit Wasser löschen. Reinigen Sie das Produkt nie mit einem Hochdruckreiniger oder fließendem Wasser. — Tauchen Sie das Produkt nicht in Wasser oder in Lesen Sie sich das gesamte Handbuch sorgfältig andere Flüssigkeiten.

  • Seite 5: Produktübersicht

    Produktübersicht Gemeinsame Teile Säule Seitenverkleidung Power Rail Adapterplatte Erdungsplatte Schrauben, Unterlegscheiben und Mutter...

  • Seite 6: 4-Way

    Produktübersicht 4-Way Deckplatte Oberer Rahmen Unterer Rahmen Multi-Way-Abdeckung (separat erhältlich) Schrauben...
  • Seite 7 Säule Befestigen Sie das Fundament der Säule mit Adapterplatte 4 Innensechskantschrauben an der Adapterplatte. Das empfohlene Drehmoment beträgt 30–40 Nm. INFO! Es kann in Schritten von 45° montiert werden, um die richtige Ausrichtung zu erhalten. Säule bei einem 45°-Winkel...
  • Seite 8 Montageanleitungen 4-Way 4-Way Unterer Rahmen Schieben Sie den unteren Rahmen über die Säule und befestigen Sie ihn mit 1 Linsenkopfschraube auf jeder Seite (insgesamt 2 Schrauben) am unteren Gewindeloch.

  • Seite 9: Oberer Rahmen

    4-Way 4-Way Oberer Rahmen Deckplatte Befestigen Sie den oberen Rahmen an den beiden oberen Bedecken Sie den oberen Rahmen mit der Deckplatte Gewinden mit 2 Linsenkopfschrauben auf jeder Seite der und befestigen Sie diese mit 4 Linsenkopfschrauben. Säule (insgesamt 4 Schrauben). HINWEIS! Stellen Sie sicher, dass alle Kabel durch die Säulenlöcher (2 auf jeder Seite) gezogen sind, bevor Sie...
  • Seite 10 4-Way Befestigen Sie die ersten 2 Rückplatten mit je Die ersten 2 4 Linsenkopfschrauben (insgesamt 8 Schrauben) an den Seiten senkrecht zu den Säulenöffnungen. Rückplatten HINWEIS! Ziehen Sie das Kabel durch das Loch in den Rückplatten, bevor Sie diese anbringen.

  • Seite 11: Verschließen

    4-Way Wenn Sie weniger als 4 Laderoboter installieren, decken Verschließen Sie die restlichen Seiten mit der Multi-Way-Abdeckung ab. Vor dem Anbringen der Abdeckung muss die Abschirmungslasche hochgeklappt werden, um die Abdeckplatte mit 4 Linsenkopfschrauben zu befestigen. HINWEIS! Wenn Sie insgesamt 4 Laderoboter installieren, Vor der Installation der Elektronik in die Rückplatten müssen alle Rückplatten programmiert befestigen Sie die letzten 2 Rückplatten mit je...

  • Seite 12: Power Rail

    Power Rail Power Rail Vor dem Anschließen Ein Power Rail ist eine Anschlussbox, die es ermöglicht, mehrere Ladesäulen in Reihe zu schalten. Der Anschluss über das Power Rail erfordert einen RCD-Schutz des Stromkreises. Bitte beachten Sie das Erdungssystem der Ladesäule, das auf den folgenden Seiten sorgfältig beschrieben wird.
  • Seite 13 Power Rail Stellen Sie vor der Installation der Power Rail sicher, dass Erdungsplatte die Erdungsplatte angebracht ist. Die Platte ist äußerst wichtig, um die Säule zum Schutz zu erden (PE). 1. Stellen Sie sicher, dass die obere Erdungsanschluss- schraube offen ist, und klemmen Sie dann das Ende der Platte von hinten in den Anschluss.
  • Seite 14 2. Setzen Sie die gezackte Unterlegscheibe auf die Stange in der Säule ein. Sie sollte zwischen der Metallsäule und der Power Rail platziert werden. 3. Schieben Sie die Power Rail mit der Erdungsplatte in die Säule und verriegeln Sie die Schiene unten.
  • Seite 15 4. Befestigen Sie die Erdungsmutter mit der Federscheibe an der Stange. HINWEIS! Um die Erdungsverbindung (PE) herzustellen, muss die Erdungsmutter befestigt und die obere Erdungsanschlussschraube festgezogen werden (unabhängig davon, ob sich ein Kabel darin befindet oder nicht). Wichtig! Vergiss diesen Schritt nicht!

  • Seite 16: Anschlüsse

    Power Rail Die Erdungsplatte verbindet die gesamte Spur ganz Anschlüsse links mit der Metallsäule, daher ist es sehr wichtig, dass diese Spur ausschließlich für Erdungsverbindungen (PE) verwendet wird. Wir empfehlen die Verwendung der beiden unteren Anschlusssätze für die Hauptstromkabel. Ein Satz Anschlüsse wird zum Einschalten und der andere zum Ausschalten verwendet, wenn Sie eine andere Ladesäule an dasselbe Kabel anschließen möchten.
  • Seite 17 Wir empfehlen die Verwendung der beiden oberen Anschlusssätze für die Ladekabel. Für ein einzelnes Laderoboter wird nur ein Satz Anschlüsse verwendet, für zwei Laderoboter werden beide Anschlusssätze verwendet, und bei drei oder vier Laderobotern müssen sich zwei Kabel einen Anschluss teilen.

  • Seite 18: Verkabelung

    Power Rail Verkabelung TN/TT 3-phasig IT/TT 3-phasig (230/400 V) (230 V) 1. Isolieren Sie die einzelnen Kabel 12 mm weit ab. Wenn das Kabel flexible Leiter hat, wird empfohlen, Aderendhülsen auf Litzen zu verwenden. Verwenden Sie zum Verpressen die richtigen Werkzeuge. 2.

  • Seite 19: Seitenverkleidung

    4 Linsenkopfschrauben zu montieren. Gesetzen und Vorschriften zum Verbraucherschutz des Landes, in dem das Produkt erworben wurde oder in dem der Verbraucher lebt. Für alle korrekt installierten Easee- Hardwareprodukte gilt unsere eingeschränkte Garantie von 3 Jahren*. *Einige Länder haben möglicherweise eine erweiterte Garantie.
  • Seite 20 Easee AS. Easee and all other Easee product names and slogans are trademarks or registered trademarks of Easee AS. Easee products can be protected by one or more patents.
  • Seite 21 Easee AS Grenseveien 19 4313 Sandnes, Norway .easee.com...
