ER-155332
DOC-161867-00

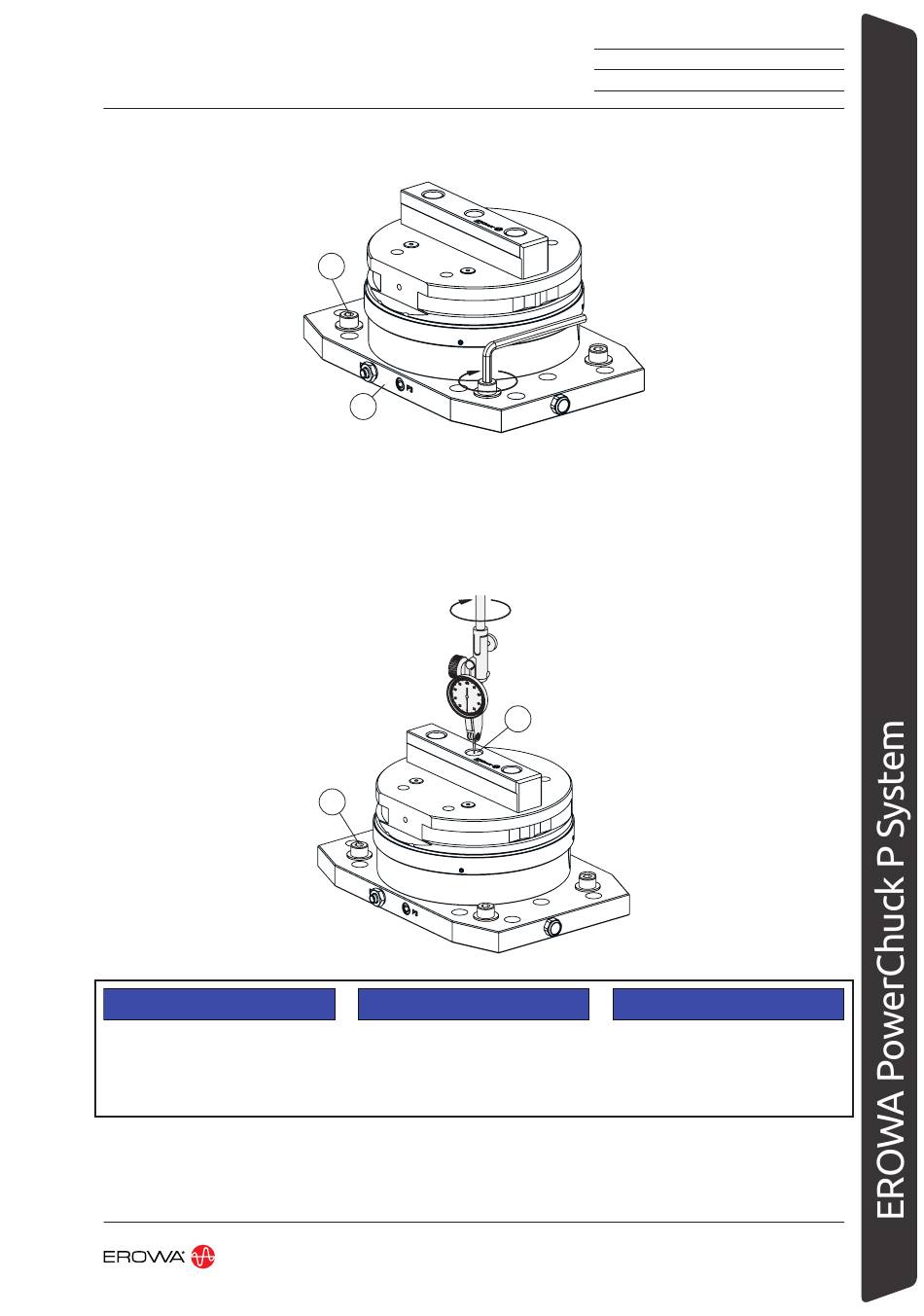

Die Befestigungsschrauben (72) an der
Grundplatte (1) des PowerChuck P über
Kreuz leicht anziehen.
Ausrichtgenauigkeit an der Grundplatte
kontrollieren und bei erreichter Toleranz
Schrauben mit vorgegebenem Drehmo-
ment festziehen.
Über die Zentrumsbohrung (68) den Null-
punkt des PowerChuck P aufnehmen.
WICHTIG
Nach dem Ausrichtvorgang stellen Sie
sicher, dass alle Befestigungsschrauben
(72) mit dem vorgegebenen Drehmoment
angezogen sind.
Schrauben M12 (72) mit 80 Nm festzie-
hen.
Lightly tighten the fixing bolts (72) on
the base plate (1) of the PowerChuck P
crosswise.
72
1
Check alignment accuracy and thighten
the screws to the specified torque when
the tolerance is reached.
Record the PowerChuck P datum point
through the centre borehole (68).
72
IMPORTANT
After the alignment process, make sure
that all fastening screws (72) are tightened
to the specified torque.
Tighten M12 bolts (72) to 80 Nm.
Serrer légèrement les vis de montage
(72) sur la plaque de base (1) du Power-
Chuck P en croix.
Vérifier la précision de l'alignement sur la
plaque de base et serrer les vis au couple
spécifié lorsque la tolérance est atteinte.
Déterminer le zéro du mandrin Power-
Chuck P audessus du trou central (68)
via l'alésage central.
68
IMPORTANT
Après le processus d'alignement, s'assu-
rer que toutes les vis de fixation (72) sont
serrées au couple spécifié.
Serrer les vis M12 (72) à 80 Nm.
083
STANDARDIZATION
EROWA TOOLING SYSTEMS
