Seite 1

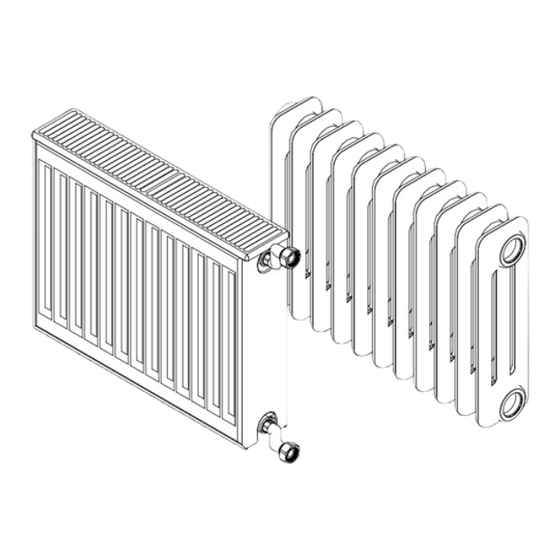

Montageanleitung Flachheizkörper Austausch-Adapter-KD für Kompaktheizkörper (zur Herstellung identischer Nabenabstände wie DIN- Radiatoren) Art.-Nr.: ZT01690001 (für DN-Ventil 15) ZT01690002 (für DN-Ventil 20)
Seite 2
Allgemein ø 18 mm Beachten Sie alle Hinweise, insbesondere die technischen Daten und Einsatzgrenzen! Zulässiger Gebrauch Der Adapter-KD darf nur zum Nabenabstandsausgleich bei Kermi- Kompaktheizkörpern verwendet werden. Jeder andere Gebrauch ist nicht bestimmungsgemäß und daher unzulässig! SW 17/19/22/30/37 Reklamation Wenden Sie sich im Schadensfall an Ihren Fachhandwerker! Transport und Lagerung Adapterset vor mechanischer Beschädigung schützen, damit die Dich-...
Seite 3
Gewünschten Nabenabstand einstellen (Ausgleich Wandabstand be- rücksichtigen, siehe unter Punkt 8) b) Reduzierung Vorhandenen Blindstopfen (E) demontieren und Entlüftungsstopfen Nabenabstand ≙ Bauhöhe Kermi-Heizkörper -100 mm (D) einschrauben. Reduzierung / Erweiterung des Nabenabstandes beim Kompaktheiz- körper (Anpassung an Nabenabstand des Radiators).
Seite 4
Ersten Bohrpunkt „a“ nach Heizkörpertyp und Baulänge möglich. ermitteln (siehe Anleitung Bohrschablone). Weitere Bohrpunkte „b“ Adapter-KD mit Ventilunterteil und Absperrung verschrauben. entsprechend Kermi-Heizkörpergrößen festlegen (siehe beiliegende Heizkörper befüllen, entlüften und Anschlüsse auf Dichtheit prüfen. Montageanleitung des Bohrkonsolensets beim Kompakt-Heizkörper). Achtung: 10 Vormontage Bohrkonsole Wird der Heizkörper wie oben dargestellt (Erweiterung des Nabenab-...
