Montage- und Gebrauchsanleitung - Deutsch Chlor-Regulierung Übersetzung der Originalanleitung in französischer Sprache More documents on: www.zodiac-poolcare.com H0435000.C - 2017/04...
• Es darf kein Insekti zid oder anderes (entzündbares oder nicht entzündbares) chemisches Produkt auf das Gerät gesprüht werden, weil dadurch das Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompati bel.
Bewahren Sie diese Anweisungen als Referenz für künft ige Maßnahmen zur Inbetriebnahme • und Wartung auf. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® durch welche Mitt el • auch immer zu verbreiten oder zu ändern. Zodiac® entwickelt seine Produkte ständig weiter, um ihre Qualität zu verbessern. Daher •...

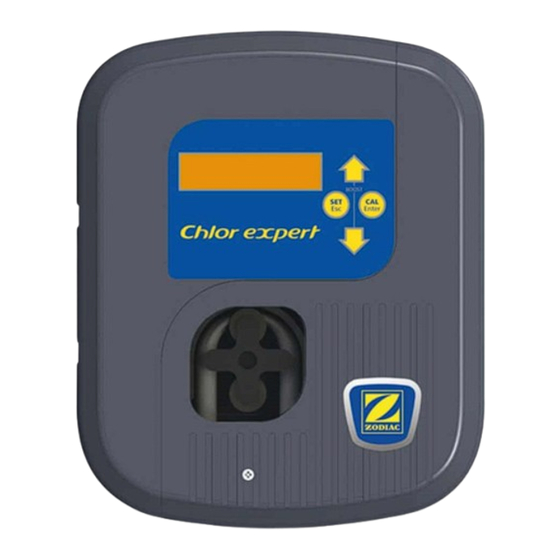

1.3 I Abmessungen und Kennzeichnung Peristalti kpumpe Hauptschalter BNC-Anschlussstecker für ORP-Sonde Kabelverschraubung für fi lterungsgestütztes Direktkabel Anschluss für Saugschlauch Anschluss für Einspritzschlauch Kabelverschraubung für Sauglanzenkabel Kabelverschraubung für 230VAC/50Hz-Netzkabel...
❷ Installati on 2.1 I Vorbereitung des Schwimmbeckens 2.1.1 Chemisches Gleichgewicht des Wassers Vor Installati on dieses Gerätes unbedingt das chemische Gleichgewicht des Wassers kontrollieren und anpassen. Sicherstellen, dass die Ausgewogenheit des Schwimmbeckenwassers von Anfang an korrekt ist, um die Wahrscheinlichkeit von Problemen während der ersten Betriebstage oder während der Nutzungssaison des Schwimmbeckens zu mindern.
Seite 8
2.1.2 Injekti onskennlinie des Gerätes Beispiel mit 4 Injekti onszyklen mit einem Sollwert von 650 mV: • ORP ≥ 580 mV: 20 % Injekti on (2 Minuten) und 80 % Pause (8 Minuten) • ORP ≥ 510 mV: 50% Injekti on (5 Minuten) und 50 % Pause (5 Minuten) •...
2.2 I Hydraulische Anschlüsse 2.2.1 Positi onierung der Sonde und des Einspritzstelle • Die ORP-Sonde muss mindestens 30 cm vor oder hinter einem Rohrwinkel installiert werden. Gegebenenfalls kann der opti onale POD-Bausatz verwendet werden. Bei Missachtung dieser Positi onierungsanweisung kann der Messwert verfälscht werden oder instabil sein. •...
2.3 I Elektrische Anschlüsse • Das Gerät erst einschalten, wenn alle Anschlüsse (elektrisch und hydraulisch) durchgeführt wurden. • Das Gehäuse mit dem im Lieferumfang enthaltenen Befesti gungskit an einer senkrechten, starren, leicht zugänglichen Fläche befesti gen. • Das Stromkabel an eine 230 VAC Steckdose anschließen. •...
❸ Bedienung 3.1 I Beschreibung des Gehäuses Akti vierung des Kalibriermodus der Sonde (5 Sekunden gedrückt halten) Bestäti gung einer Auswahl im Menü „Parameter“ Deakti vierung des Überdosierschutzes „OFA Anzeige des Sollwertes (5 Sekunden lang gedrückt halten) Verlassen des Menüs „Parameter“ Bewegung nach oben oder unten zur Navigati on im Menü...
3.3 I Kalibrierung der Sonde • Damit das Gerät präzise und zuverlässig funkti onieren kann, muss die ORP-Sonde unbedingt regelmäßig kalibriert werden (bei Installati on, bei der Wiederinbetriebnahme nach der Einwinterung und alle 2 Monate während der Badesaison). • Die Sonde nicht abtrocknen und das Endstück nicht berühren! •...
3.6 I Einstellungen 3.6.1 Menü „Parameter“ Menü Werkseinstellungen Sprache Französisch Sollwert 650 mV Dauer des „Boost“-Modus 10 Minuten Überdosierschutz „OFA“ 4 Stunden Kalibrierung Akti viert „On“ Erkennung des Filterbetriebs Akti viert „On“ • Bei eingeschaltetem Gerät 5 Sekunden lang gleichzeiti g auf drücken: •...
Seite 14
3.6.3 Menü „Sollwert“ Es gibt 2 Methoden zur Einstellung des Sollwertes: • siehe § "3.6.1 Menü „Parameter“" Oder: • Bei eingeschaltetem Gerät auf drücken: • gedrückt halten und über den Sollwert einstellen. • Zum Verlassen die Taste loslassen. 3.6.4 Menü „Boost“ •...
3.6.6 Menü „Kalibrierung“ Diese Funkti on kann deakti viert werden (davon wird jedoch dringend abgeraten, außer bei Schwimmbädern mit Wartungsvertrag). 3.6.7 Menü „Filterung“ Das Gerät verfügt über eine doppelte Stromversorgung, so dass es auch bei abgeschalteter Filterung unter Spannung steht, beispielsweise zum Kalibrieren der ORP-Sonde. Bei abweichendem Stromanschluss (vom Fachmann ausgeführt) kann diese Funkti on deakti viert werden.
❹ Wartung 4.1 I Ersetzen des Pumpenschlauchs • Die Abdeckung der Peristalti kpumpe abnehmen. • Das Dosierrad durch Drehen im Uhrzeigersinn auf 10:20 Uhr stellen. • Den linken Anschluss freisetzen und nach außen wegstrecken. • Dann das Dosierrad im Uhrzeigersinn drehen, um den Schlauch bis zum rechten Anschluss freizusetzen. •...
❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. • : Einem qualifi...
5.2 I Anzeigen Meldung Mögliche Ursachen Lösungen • Korrekturmitt elbehälter leer • Korrekturmitt elbehälter auswechseln „Füllstand niedrig“ • Schwimmer blockiert • Den weißen Schwimmer an der Sauglanze auf Funkti onstüchti gkeit prüfen • Füllstandsensor abgeschaltet • Sauglanze auswechseln Erste Stufe der Überdosiersicherung akti viert •...
Seite 19
