- Seite 1 Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0590700.B - 2016/08...
-
Seite 2: Warnhinweise
WARNHINWEISE • Durch die Nichteinhaltung der Warnhinweise können die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden. • Das Gerät ist für einen ganz besti mmten Zweck für das Schwimmbecken ausgelegt. Der Gebrauch für einen anderen als den vorgesehenen Zweck ist nicht zulässig. •... -
Seite 3: Inhaltsverzeichnis
Bewahren Sie diese Dokumente während der gesamten Lebensdauer des Gerätes zum • späteren Nachschlagen auf und geben Sie sie immer mit dem Gerät weiter. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu • verbreiten oder zu ändern. -
Seite 4: ❶ Kenndaten

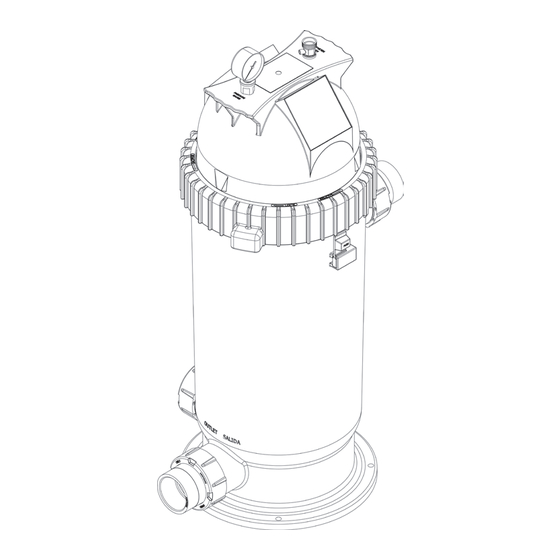

❶ Kenndaten 1.1 I Beschreibung CS-Filter Manometer + Adapter + Dichtung + „CLEAN-DIRTY“-Ring x1 Entlüft ungsschraube + Dichtung x1 Verschraubung Ø63/50 mm + Dichtung x2 Verschraubung Ø63/50 mm x1 1.2 I Technische Daten Einheit CS 100 CS 150 Wassertemperatur für den Betrieb 1 bis 40°C Filterfl... -
Seite 5: I Abmessungen Und Kennzeichnung
1.3 I Abmessungen und Kennzeichnung Ø330 : Wassereinlass : Wasserauslass : Entleerung : Manometer : Entlüft ungsschraube : Klemmring Maße in mm Vorderseite Draufsicht 1.4 I Druckverlustkurven in Abhängigkeit vom Durchfl uss CS150 CS100 Druckverlust (mWS) Förderleistung (m³/h) H0590700.B - DE - 2016-08... -
Seite 6: ❷ Installati On
❷ Installati on 2.1 I Auswahl des Installati onsortes • Der Filter muss wie folgt installiert werden: - nach der Zirkulati onspumpe; - vor einem Heiz- und/oder Wasserpfl egesystem; - idealerweise 0,5 Meter unterhalb der Wasseroberfl äche; - in einem trockenen, belüft eten und frostgeschützten Betriebsraum, bei einer Innenmontage. •... -
Seite 7: I Hydraulische Anschlüsse
: Wasserauslass Filter : Beckenwasserauslass Hinweis: Versa Plumb®-Bausatz • Falls der CS-Filter zusammen mit einer Zodiac®-Pumpe der Produktreihe FloPro™ installiert wird, wird empfohlen, den opti onalen Versa Plump®-Bausatz zu verwenden. Dadurch wird die Installati on vereinfacht und die Förderleistung opti miert. -
Seite 8: ❸ Bedienung
❸ Bedienung 3.1 I Funkti onsweise Ein Filter ist für ein Schwimmbecken unbedingt erforderlich, da er einen Beitrag zur Wasserpfl ege leistet und für ein klares Wasser sorgt. Das Wasser fl ießt durch die Filterkartusche in den Behälter des Filters, der die Verunreinigungen zurückhält. Je mehr Verunreinigungen sich ansammeln, desto höher wird der Druck im Filter. -
Seite 9: ❹ Wartung
❹ Wartung 4.1 I Einwinterung • Bei Frostgefahr ist eine Einwinterung des Filters erforderlich. Eine Frostbildung im Filter kann schwere Schäden verursachen, die das Erlöschen der Garanti eansprüche zur Folge haben. • Entleeren Sie den Filter (siehe § "4.2.2 Entleeren des Filters") sowie den Hydraulikkreis (Pumpe, Rohrleitungen) gemäß... -
Seite 10: Reinigung Oder Austausch Der Filterkartusche
4.2.3 Reinigung oder Austausch der Filterkartusche • Wenn sich der Zeiger des Manometers nahe beim Pfeil „DIRTY“ befi ndet, bedeutet dies, dass die Filterkartusche gereinigt werden muss. Die Positi on des Pfeils „DIRTY“ zeigt an, dass der Druck im Filter gegenüber dem Anfangsbetriebsdruck des Filters angesti egen ist. -
Seite 11: ❺ Problembehebung
❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. • : Einem qualifi... - Seite 12 Votre revendeur Your retailer Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informations et enregistrez votre produit sur More informations and register you product on www.zodiac-poolcare.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
