Faller Power Tower Bedienungsanleitung Seite 6

6
3/1
3/1
2 x
A
Inhalt Tüte 2 Contenu sachet 2
E
8 x
Contents bag 2 Inhoud
nicht kleben
do not glue
ne pas coller
niet lijmen
4/8
F
Pos. A - D: WICHTIG !
Rollenlaufflächen am Turm müssen von Angußrückständen frei sein.
Übergänge mit Schmirgelpapier (oder ähnlichem) glätten.
Pos. G: Montagehinweis Umlenkrollen (Messing)
Die Umlenkrollen (Messing) müssen frei beweglich bleiben.
Vorsicht: bei der Fixierung der Messingstifte mit Sekundenkleber.
Pos. A - D: IMPORTANT !
See to it that the running surfaces for rollers on the tower are free from residual sprues.
Smoothen transitions with abrasive paper (or the like).
Pos. G: Assembly instructions – diverter pulleys (brass):
Make sure that the diverter pulleys (brass) are freely movable.
Caution: Care must be taken when fixing the brass pins with split-second adhesive.
Pos. A - D: IMPORTANT !
Les surfaces de roulement des galets sur la tour doivent être exemptes de dépôts
Polir les raccordements avec du papier d'émeri (ou similaire).
Pos. G: Instructions de montage des galets de renvoi (laiton):
Les galets de renvoi doivent rester mobiles.
Attention ! lors de la fixation de la pointe en laiton avec de la colle à séchage rapide.
Pos. A - D: BELANGRIJK !
Op de rolloopvlakken van de toren mogen zich geen gietresten bevinden.
Overgangen gladmaken met schuurpapier (of vergelijkbaar).
Pos. G: Montage-instructie keerrollen (messing):
De keerrollen (messing) moeten vrij kunnen blijven bewegen.
Let op! bij het fixeren van de messingstift met secondelijm.
2/12
3/2
A
3/2
2 x
B
zakje 2
E
Nur an den Eckpunkten kleben! Glue at corner points only !
Ne coller que sur les points d'angle ! Alleen op de hoekpunten lijmen !
4/4
F
nicht kleben
do not glue
ne pas coller
niet lijmen
G
E

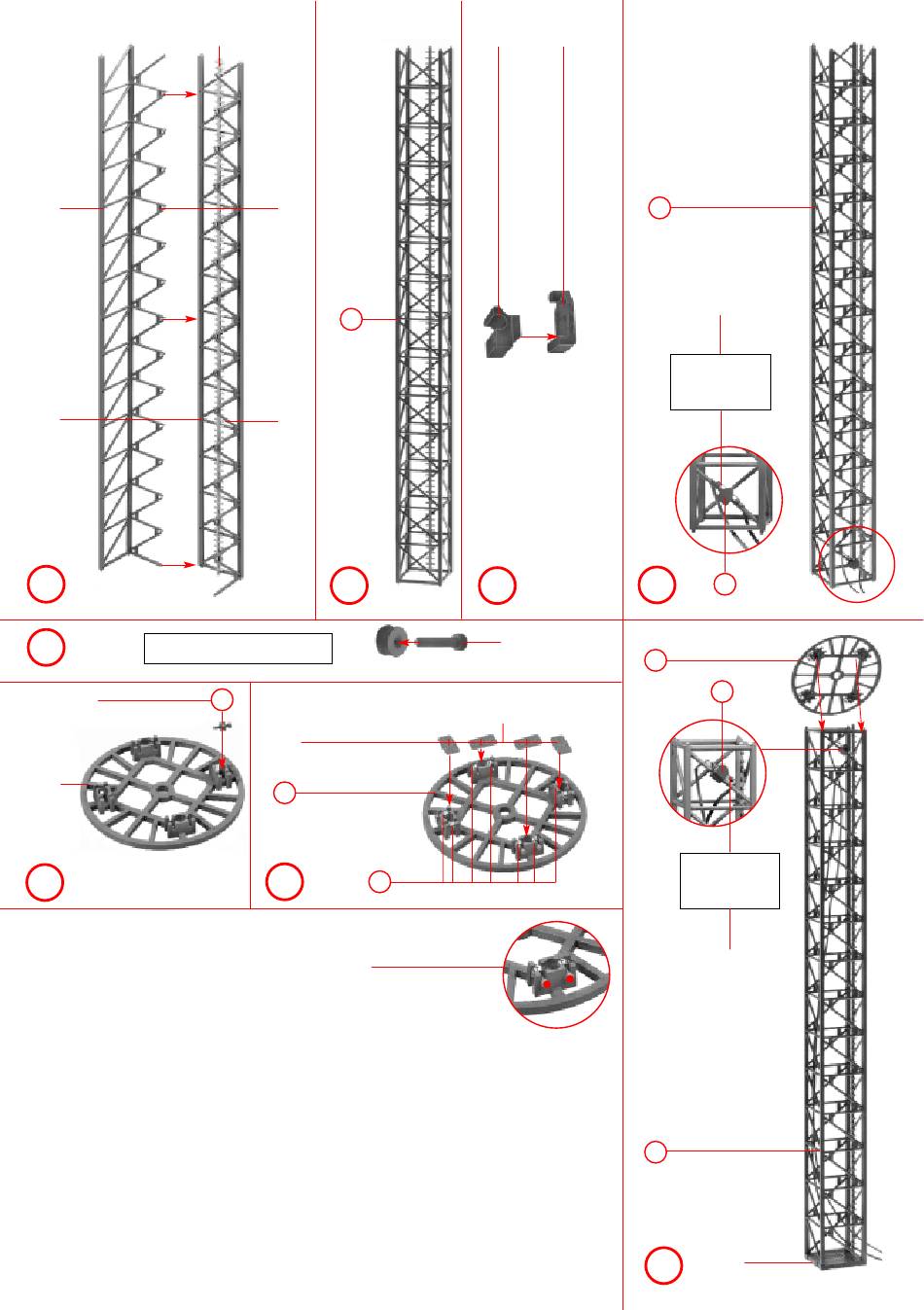

Montagehinweis Turm
Assembly instructions - tower:
Instructions de montage de la tour:
Montage-instructie toren:
13/9 13/10
B
D
C
2 x
nicht kleben
do not glue
ne pas coller
G
niet lijmen
B
H
Reed-Contact;
kurzes Kabel
short cable
court câble
kort kabel
Inhalt Tüte 1
Contents bag 1
Contenu sachet 1
Inhoud zakje 1
C
C
Inhalt Tüte 1
Contents bag 1
Contenu sachet 1
Inhoud zakje 1
Reed-Contact;
langes Kabel
long cable
long câble
lang kabel
4/3
