Geschwindigkeitsbegrenzer

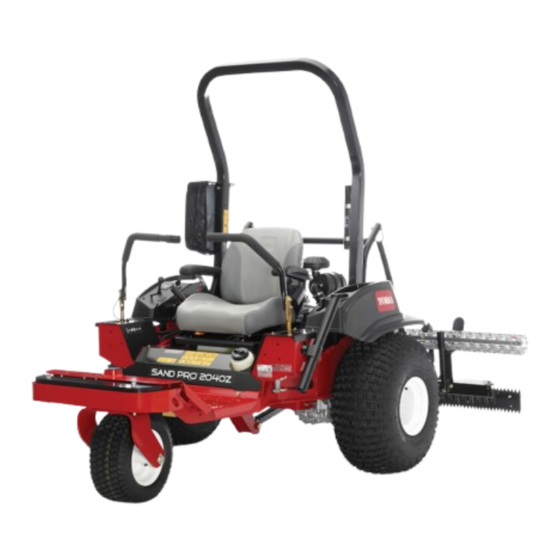

Zugmaschine Sand Pro
Modellnr. 08720
Dieses Produkt entspricht allen relevanten
europäischen Richtlinien. Weitere Informationen
finden Sie in der Einbauerklärung am Ende dieses
Dokuments.
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Bei Verwendung dieses Produkts sind
Sie ggf. Chemikalien ausgesetzt,
die laut den Behörden des Staates
Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Hubhalterung (links)
Hubhalterung (rechts)
Sicherungsmutter (½")
Kabel
Nockenhalterung (links)
Nockenhalterung (rechts)
Nocke
Sechskantschraube
Klemmmutter
Bundbüchse
Distanzstück (3/8" x 17/32")
Schraube (⅜" x 1-¼")
Kotflügelscheibe (3/8")
Sicherungsmutter (3/8 Zoll)
Schraube (5/16" x 3/4")
Bundmutter (5/16")
Nockenfeder
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
2040Z
Sicherheit
WARNUNG:
Wenn Sie mit der Maschine ohne montierten
Rechen fahren, kann sie umkippen und
Personen- oder Sachschäden verursachen.
Setzen Sie die Maschine nicht ohne ein von
Toro zugelassenes Anbaugerät ein.
Menge
1
1
Befestigen Sie die Hubhalterungen.
2
2
Befestigen Sie die Kabel an den
1
Nockenhalterungen.
1
2
2
2
2
Bauen Sie die Nocken ein.
2
2
4
2
4
4
Befestigen Sie die Nockenhalterungen.
2
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3457-801 Rev A
Installationsanweisungen
Verwendung
*3457-801*
Druck: USA
