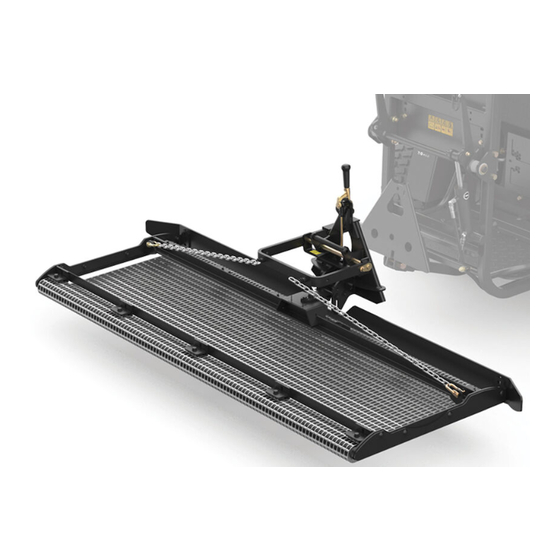

Schleppmattenträgersystem
Zugmaschine Sand Pro
Modellnr. 08756—Seriennr. 260000001 und höher
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Einführung
Lesen Sie diese Informationen sorgfältig durch, um sich mit
dem ordnungsgemäßen Einsatz und der Wartung des Geräts
vertraut zu machen und Verletzungen und eine Beschädigung
des Geräts zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu Produkten und
Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler
oder zur Registrierung des Produktes direkt an Toro unter
www.Toro.com.
Wenden Sie sich an Ihren Toro-Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit. Bild 1 zeigt die Position der Modell-
und Seriennummern an der Maschine. Tragen Sie hier bitte
die Modell- und Seriennummern des Geräts ein.
1. Typenschild mit Modell und Seriennummer
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
/Infield Pro
®
3040 und 5040.
WARNUNG:
Modellnr.
Seriennr.
In dieser Anleitung werden potenzielle Gefahren angeführt,
und Sicherheitshinweise werden vom Sicherheitswarnsymbol
(Bild
2) gekennzeichnet. Dieses Warnsymbol weist
auf eine Gefahr hin, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur Hervorhebung
von Informationen verwendet. Wichtig weist auf besondere
technische Informationen hin, und Hinweis hebt allgemeine
Informationen hervor, die Sie besonders beachten sollten.
g003511
Alle Rechte vorbehalten
Form No. 3406-767 Rev A
Installationsanweisungen
Bild 2
Originaldokuments (DE)
*3406-767* A
Druck: USA
g000502
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro 08756

Inhaltszusammenfassung für Toro 08756

  • Seite 1: Einführung

    Gefahr hin, die zu schweren oder tödlichen Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler Verletzungen führen kann, wenn Sie die empfohlenen oder zur Registrierung des Produktes direkt an Toro unter Sicherheitsvorkehrungen nicht einhalten. www.Toro.com. Wenden Sie sich an Ihren Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen benötigen.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einführung ..............1 Sicherheit ..............3 Sicherheits- und Bedienungsschilder ......3 Einrichtung ..............3 1 Zusammenbauen des Schleppmattenträgers....4 2 Montieren der Matte..........5 3 Befestigen des Schleppmattenträgers an der Zugmaschine ............6 4 Einstellen des Kettenglieds........7 5 Lesen der Anleitung und Aufbewahren der losen Teile..............

  • Seite 3: Sicherheit

    Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal106-5517 106-5517 1. Warnung: Berühren Sie nicht die heiße Oberfläche. Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.

  • Seite 4: Zusammenbauen Des Schleppmattenträgers

    Verfahren Beschreibung Menge Verwendung Bedienungsanleitung Ersatzteilkatalog Lesen Sie die Anleitung und bewahren Lastösenbolzen Sie die losen Teile auf. Scheibe (1,19 cm x 2,34 cm) Splint Zusammenbauen des Schleppmattenträgers Für diesen Arbeitsschritt erforderliche Teile: Schleppmattenträger Anbaugerätadapter Ansatzschraube Scheibe (1,35 cm x 2,7 cm) Scheibe (1,19 cm x 2,34 cm) Sicherungsmutter (7/16") g037616...

  • Seite 5: Montieren Der Matte

    Montieren der Matte Für diesen Arbeitsschritt erforderliche Teile: Stahlmatte (nicht in diesem Kit enthalten, muss getrennt bestellt werden) Kokosfasermatte (nicht in diesem Kit enthalten, muss getrennt bestellt werden) Mattenhalter Schraube (⅜" x 1") Bundmutter (⅜") g037664 Bild 4 Verfahren 1. Kette 4.

  • Seite 6: Befestigen Des Schleppmattenträgers An Der Zugmaschine

    2. Wenn Sie die Kokosfasermatte befestigen, bohren Sie an jeder Klemmenstelle ein Loch (0,95 cm) in die Matte. Verwenden Sie den Mattenhalter als Schablone (Bild g037618 Bild 8 1. Schleppmattenträgerseite 3. Schraube 4. Mutter 2. Kufe g037617 Bild 7 1. Schleppmattenträger 5.

  • Seite 7: Einstellen Des Kettenglieds

    Kettenglied entsprechend an oder lösen Sie sie, um den Abstand zu ändern (Bild 10). Lesen der Anleitung und Aufbewahren der losen Teile Für diesen Arbeitsschritt erforderliche Teile: Bedienungsanleitung g005086 Bild 9 Ersatzteilkatalog 1. Hinterrahmen der 2. Langer Seite des Hubarms Lastösenbolzen Zugmaschine Scheibe (1,19 cm x 2,34 cm)

  • Seite 8: Produktübersicht

    Produktübersicht g003505 Bild 11 1. Anbaugerätadapter 4. Schleppmattenträger 2. Sperrhebel 5. Mattenhalter 3. Hubarm 6. Schleppmatte...

  • Seite 9: Betrieb

    Betrieb Begrenzen des seitlichen Drehzapfens Der installierte Schleppmattenträger dreht sich seitlich, wenn Sie um die Ecke fahren, um der Zugmaschine besser zu folgen und den Kanten der Schleppmatte zu schützen. Wenn Sie eine gerade Linie oder gerade Kanten einhalten möchten, setzen Sie einen Splint in den Drehzapfen ein, wie in Bild abgebildet.

  • Seite 10: Wartung

    Wartung Prüfen und Reinigen des Schleppmattenträgers und der Zugmaschine Reinigen Sie die Maschine nach dem Einsatz gründlich. Reinigen Sie die Maschine nach jeder Verwendung. Wenn Sie die Maschine oft reinigen (bevor das Material verkrusten kann), können Sie einen Wasserschlauch ohne Düse verwenden.
