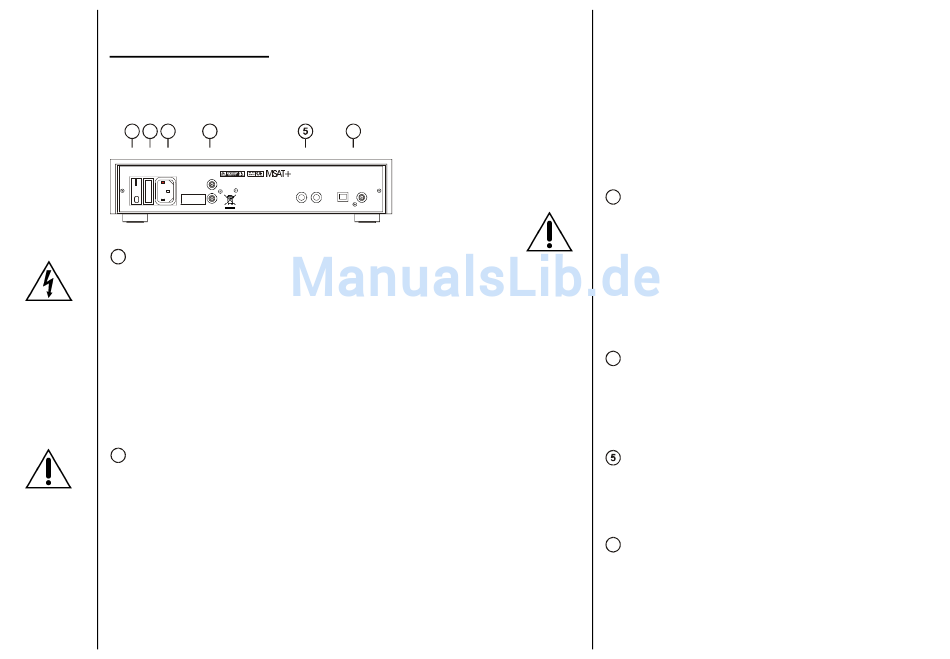

Übersicht Rückseite
An der Rückseite des MSAT+ erfolgt der Anschluss der SAT-
Versorgung, der Anschluss der digitalen und analogen
Ausgänge sowie die Stromversorgung.
2
3
1
4
RESTEK
L
R
POWER MT 1A
OUT
POWER
1
Anschlussbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Gerät erst mit dem Netz verbunden wird, wenn alle
sonstigen Verbindungen am DVB-S audio only Radio
schon hergestellt sind. Das Radio ist immer erst nach
dem Einstecken des Netzkabels einzuschalten. Das
Netzkabel darf erst dann vom Gerät getrennt werden,
wenn diese vorher ausgeschaltet wurde.
Die Netzphase ist durch die rote Markierung gekenn-
zeichnet.
ON OFF Netzschalter
2
Durch Betätigung dieses Schalters wird der MSAT+
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das
Gerät mit der Fernbedienung aus- und wieder
eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird
der MSAT+ nicht vollständig vom Netz getrennt,
sondern geht in den Stand-by Modus über. Dieser
Zustand wird durch das dunkle Aufleuchten eines
RESTEK MSAT+
6
DE 63702507
HANDMADE IN GERMANY
LNBIN
LNBOUT
TOSLINK
DIGITAL
Seite 15 von 37
Minuszeichens am rechten Rand des Displays
signalisiert.
Aus dem Stand-by Modus kann das Gerät über ein
Drehen oder Drücken des Multifunktionsknopfes oder
Drücken der ON-Taste oder einer der Zahlen 0 bis 9
auf der Fernbedienung wieder aufgeweckt werden.
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Sicherung
3
Sollte das Gerät nach dem Einschalten überhaupt
keine Texte am Display aufleuchten lassen, so kann
geprüft werden, ob die Sicherung durchgebrannt ist
und gegebenenfalls durch eine neue MT 1A ersetzt
werden.
Sollte im Anschluss die Sicherung wieder durch-
brennen, so muss das Gerät zu Ihrem RESTEK-
Händler gebracht werden.
OUT L und OUT R
4
Dies sind die Ausgänge zum Anschluss an einen
Vorverstärker, Endverstärker oder an aktive Laut-
sprecherboxen mit unsymmetrischer Beschaltung über
die Cinchbuchsen.
LNB IN und LNB OUT
Hier werden die Kabel vom LNB der SAT-Schüssel
angeschlossen bzw. an einen weiteren SAT-Receiver
weitergeleitet.
TOSLINK und DIGITAL
6
Hier werden die digitalen Signale, auch für AC3,
ausgegeben.
RESTEK MSAT+
- - - -
Seite 16 von 37
